مكان المنشأ:
الصين
اسم العلامة التجارية:
Carterberg
إصدار الشهادات:
IATF16949
رقم الموديل:
CB-SPM-1F
تم تصميم CB-SPM-1F مع مراعاة القدرة على التكيف. سواء كنت بحاجة إلى تغييرات متكررة في إعداد الأنبوب، أو أنواع متعددة من السوائل، أو استبدال في المعدات الميدانية، هذا النموذج يقدم.
| مادة الختم | الحرارة القصوى |
| (بونا-إن) | -40°C إلى +121°C |
| النيوبرين | -54°C إلى +100°C |
| EPDM | -54°C إلى +149°C |
| FKM | -29°C إلى +204°C |
المتاحة فيالفولاذ الكربوني، النحاس، والفولاذ المقاوم للصدأخيارات تتناسب مع احتياجات التطبيق.
| الحجم (البوصة) | الضغط الاسمي (psi) | معدل التدفق (gpm) |
|
1/8 " |
4000 | 0.8 |
| ربع بوصة | 5000 | 3 |
| 3/8 " | 4000 | 6 |
| نصف | 5000 | 12 |
| 3/4 " | 4000 | 26 |
| 1" | 4000 | 50 |
| 1-1/4 " | 2900 | 76 |
| 1-1/2 " | 2175 | 99 |
| 2" | 1450 | 200 |
درجة حرارة العمل:بناء على الختم المختار
خيارات التثبيت:مجموعة متنوعة من أحجام الخيوط وأنماطها

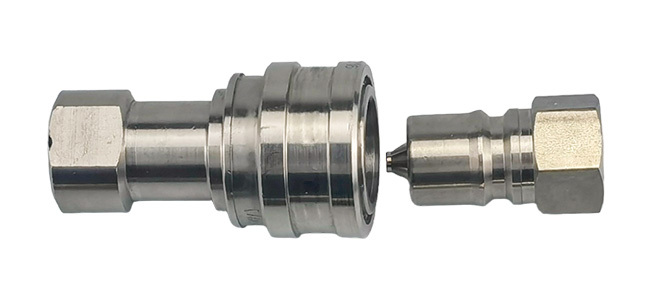

• ربط مجموعات القابضات مع خيوط مختلفة

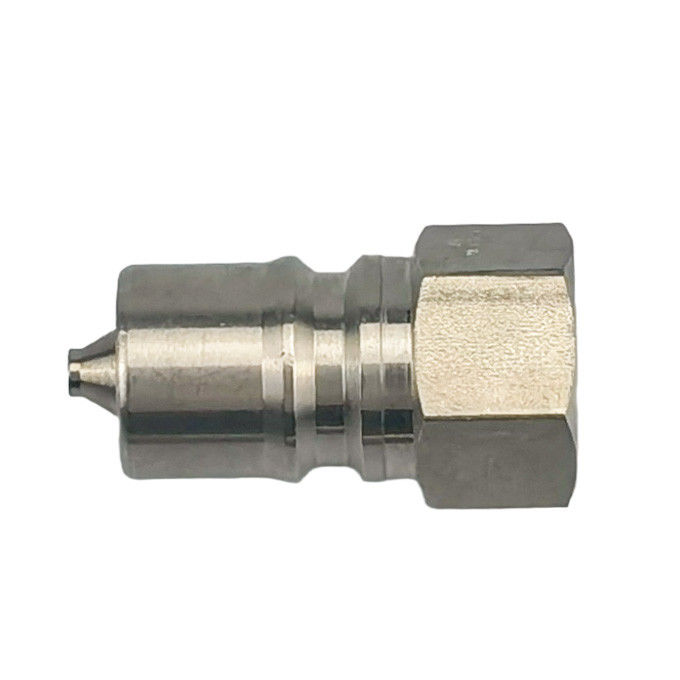

• سدادة ملفوفة تظهر بنية قفل الكرة
| حجم الجسم | شريك | الخيط | ج | د | E | HEX |
| 1/8 " | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8 " | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| ربع بوصة | CB-P2S-1FG | 1/4-19 | 1.52 | 0.87 | 0.56 | 0.75 |
| ربع بوصة | CB-P2S-1FN | 4/4-18 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8 " | CB-P3S-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8 " | CB-P3S-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| نصف | CB-P4S-1FG | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| نصف | CB-P4S-1FN | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4 " | CB-P6S-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4 " | CB-P6S-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1" | CB-P8S-1FG | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1" | CB-P8S-1FN | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |

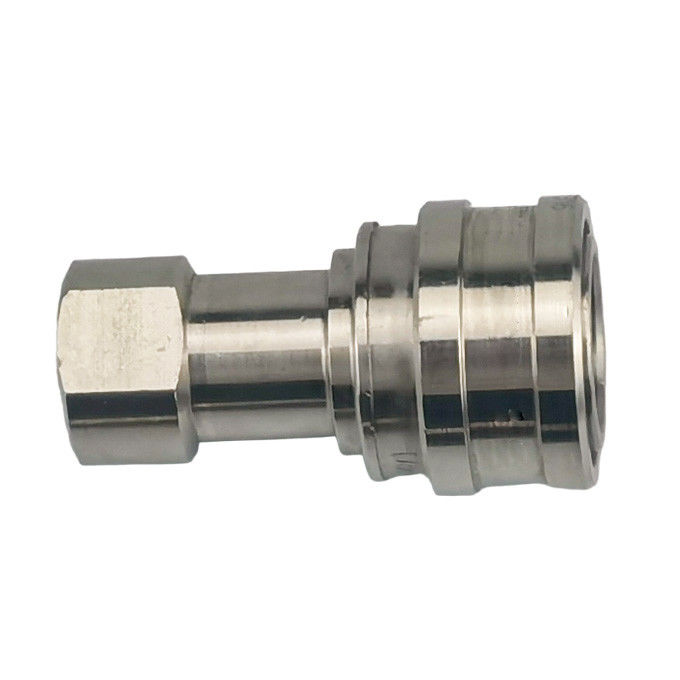

• مصدر منفصل يظهر صمام البوبيت
| حجم الجسم | شريك | الخيط | أ | ب | عبر الشقق |
| 1/8 " | CB-S1S-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8 " | CB-S1S-1FN | 1/8-27 | 1.91 | 0.98 | 0.56 |
| ربع بوصة | CB-S2S-1FG | 1/4-19 | 2.26 | 1.17 | 0.75 |
| ربع بوصة | CB-S2S-1FN | 4/4-18 | 2.26 | 1.17 | 0.75 |
| 3/8 " | CB-S3S-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8 " | CB-S3S-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| نصف | CB-S4S-1FG | 1/2-14 | 2.96 | 1.86 | 1.13 |
| نصف | CB-S4S-1FN | 1/2-14 | 2.96 | 1.86 | 1.13 |
| 3/4 " | CB-S6S-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4 " | CB-S6S-1FN | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 1" | CB-S8S-1FG | 1-11 | 4.13 | 2.61 | 1.75 |
| 1" | CB-S8S-1FN | 1-11 | 4.13 | 2.61 | 1.75 |
CB-SPM-1F قابلة للتبادل وظيفيا مع:
• سلسلة باركر 60
• سلسلة HNV أسرع
• Aeroquip FD45
• سلسلة هانسن HK
تحقق من أنادليل التبادلللإشارة حسب العلامة التجارية وحجم الميناء.
| السمة | الفائدة |
| التركيبات المتعددة | مثالية للأنظمة الهيدروليكية الهجينة |
| متوافق مع ISO 7241-B | يطابق أعلى المعايير العالمية |
| النموذجية | منتج واحد، العديد من التطبيقات |
| قابلية الاستبدال على مستوى النظام | يقلل من تعقيد SKU |
دع فريقنا الهندسي يساعدك في التوافق بين الأختام ووضع المقابس و استراتيجية التثبيت
