Place of Origin:
China
اسم العلامة التجارية:
Carterberg
إصدار الشهادات:
IATF16949
Model Number:
CB-SPB-1F
تم تصميم CB-SPB-1F مع الأخذ بعين الاعتبار القدرة على التكلفة والتوافق ، ويدعم العديد من المواد (الفولاذ ، النحاس ، الفولاذ المقاوم للصدأ) وخيارات الختم اعتمادًا على احتياجات النظام:
| مادة الختم | الحرارة القصوى |
| (بونا-إن) | -40°C إلى +121°C |
| النيوبرين | -54°C إلى +100°C |
| EPDM | -54°C إلى +149°C |
| FKM | -29°C إلى +204°C |
مثاليخطوط المياه، الهواء المضغوط، أنظمة الزيت الهيدروليكي الخفيف، وأكثر.
| الحجم (البوصة) | الضغط الاسمي (psi) | معدل التدفق (gpm) |
|
1/8 " |
3000 | 0.8 |
| ربع بوصة | 2700 | 3 |
| 3/8 " | 2200 | 6 |
| نصف | 2250 | 12 |
| 3/4 " | 2000 | 26 |
| 1" | 1500 | 50 |
| 1-1/4 " | 1200 | 76 |
| 1-1/2 " | 1500 | 99 |
| 2" | 700 | 200 |
•أنواع التثبيت: متسلسلة (BSPP / NPT / SAE)
•درجة حرارة العمل: بناء على الختم المختار
هذه مجموعة الارتباط تمتلك وصلة + مصدر، مصممة لتركيب بسيط وتخطيط النظام ذو الوعي التكلفة.

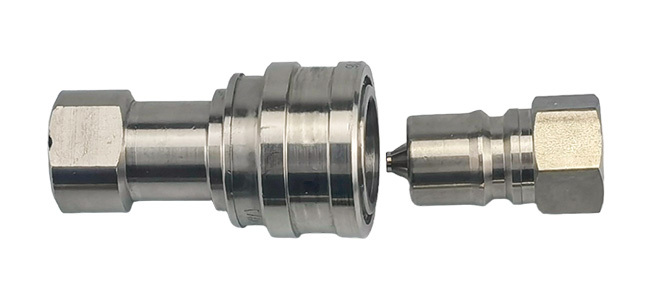

• ربط مجموعات القابضات مع خيوط مختلفة

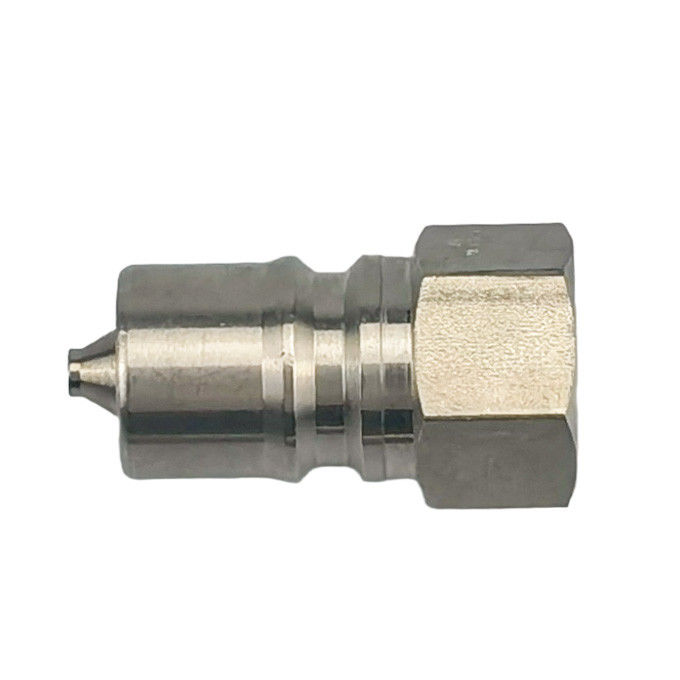

• سدادة ملفوفة تظهر بنية قفل الكرة
| حجم الجسم | شريك | الخيط | ج | د | E | HEX |
| 1/8 " | CB-P1B-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8 " | CB-P1B-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| ربع بوصة | CB-P2B-1FG | 1/4-19 | 1.52 | 0.87 | 0.56 | 0.75 |
| ربع بوصة | CB-P2B-1FN | 4/4-18 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8 " | CB-P3B-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8 " | CB-P3B-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| نصف | CB-P4B-1FG | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| نصف | CB-P4B-1FN | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4 " | CB-P6B-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4 " | CB-P6B-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1" | CB-P8B-1FG | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1" | CB-P8B-1FN | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |

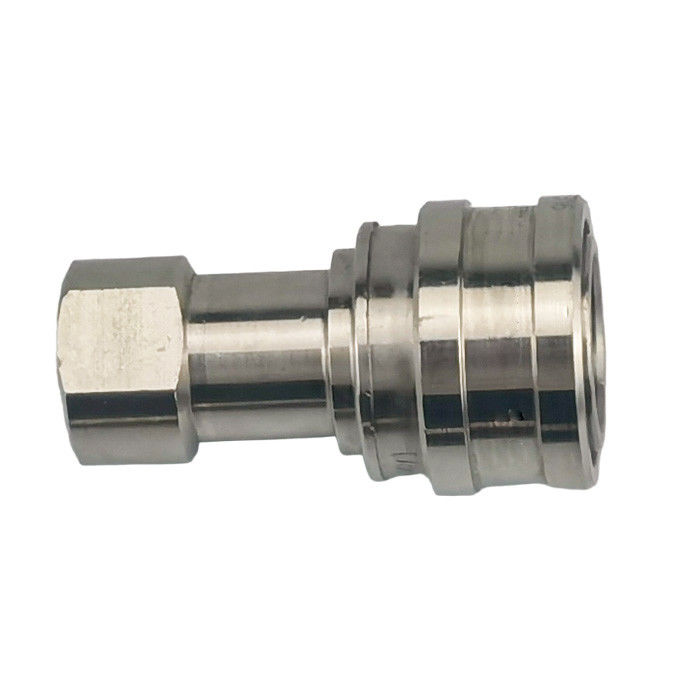

• مصدر منفصل يظهر صمام البوبيت
| حجم الجسم | شريك | الخيط | أ | ب | عبر الشقق |
| 1/8 " | CB-S1S-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8 " | CB-S1S-1FN | 1/8-27 | 1.91 | 0.98 | 0.56 |
| ربع بوصة | CB-S2S-1FG | 1/4-19 | 2.26 | 1.17 | 0.75 |
| ربع بوصة | CB-S2S-1FN | 4/4-18 | 2.26 | 1.17 | 0.75 |
| 3/8 " | CB-S3S-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8 " | CB-S3S-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| نصف | CB-S4S-1FG | 1/2-14 | 2.96 | 1.86 | 1.13 |
| نصف | CB-S4S-1FN | 1/2-14 | 2.96 | 1.86 | 1.13 |
| 3/4 " | CB-S6S-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4 " | CB-S6S-1FN | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 1" | CB-S8S-1FG | 1-11 | 4.13 | 2.61 | 1.75 |
| 1" | CB-S8S-1FN | 1-11 | 4.13 | 2.61 | 1.75 |
| السمة | القيمة |
| حجم صغير | سهولة الوصول إلى المنشآت المقيدة |
| تصميم قفل الكرة الموثوق به | دورات اتصال / فصل سلسة |
| التوافق على نطاق واسع | قابلة للتبادل مع العلامات التجارية الرائدة |
| اختيار مدرك للميزانية | مثالية لأنظمة قابلة للتوسع والحجم الكبير |
فريقنا يمكنه أن يقدم المشورة حول اختيار الختم، وتثبيت الخيط، وتوافق الضغط.
