من الفولاذ المقاوم للصدأ-الربط السريع-معتمد

تبحث عن نموذج مختلف أو أكثر من الأحجام من ISO 7241-B المفاصل؟ تصفح مجموعة منتجاتنا الكاملة هنا:لمحة عامة عن سلسلة ISO 7241-B

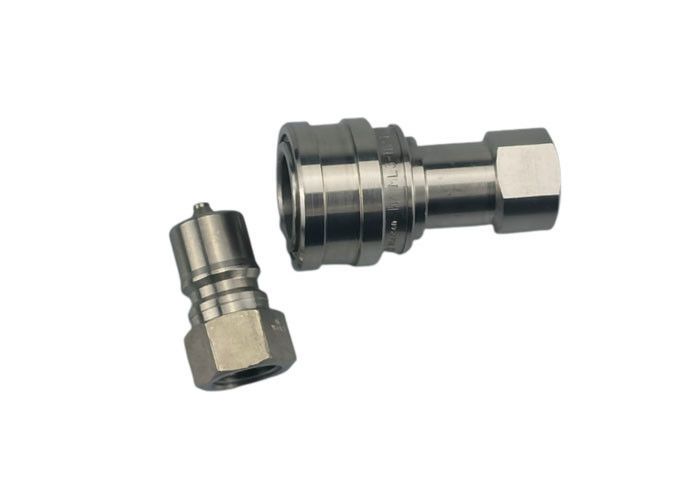

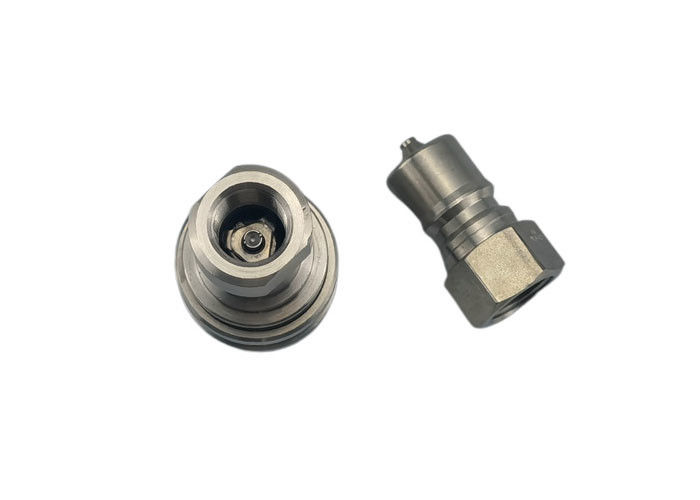

إيزو 7241-1 سلسلة ب المعتمدة الفولاذ المقاوم للصدأ التوصيلات السريعة

تتوافق المفاصل السريعة من الفولاذ المقاوم للصدأ HK Series 303/316 مع معايير الأبعاد ISO 7241-1 Series B ، مما يضمن التوافق العالمي للأنظمة الهيدروليكية والصناعية.مصممة لمقاومة التآكل الشديدة وتوافق السوائل، هذه التوصيلات تتفوق في البيئات القاسية (النفط / الغاز ، البحرية ، الكيميائية) ، والصمامات التي تغلق نفسها تضمن أداءً خالٍ من التسرب تحت الضغط العالي / المنخفض ،بينما المكونات المقاومة تمدد عمر الخدمةتوفر أغطية Buna-N القياسية مقاومة كيميائية واسعة ، مع خيارات قابلة للتخصيص بما في ذلك PTFE و Fluorocarbon و EPDM و Kalrez للتطبيقات المتخصصة.تم اختبار الامتثال للسلامة بدقة (حتى 10،000 PSI) ، يتم دمجها بسلاسة مع أنظمة Parker 60 ، Faster HNV ، و Hansen HK. أنواع الخيوط القابلة للتخصيص ، التصاميم المزدوجة / غير المزدوجة ،وتضمن شهادات المواد حلول مصممة خصيصا لمصنعي المعدات الأولية والمشتريات السائبة.

الخصائص

1. صمامات البوبيت متاحة لمنع التسرب غير المرتبط. تفتح صمامات البوبيت تلقائيًا عند ربطها ضمن ضغط العمل المسموح به للحفاظ على التدفق بسرعة.
2. الأجزاء الحاسمة مُصقّدة من أجل المُستدامة.
3. متوافق مع سلسلة PARKER 60 ، FASTER HNV Series AEROQUIP FD45 Series و HANSEN HK Series.

 المواد القياسية

• النحاس، الصلب المقوى بالزنك، الصلب المقاوم للصدأ
• الأختام: NBR، Viton، EPDM

حجم الجسم	شريك	الخيط	أ	ب	عبر الشقق
1/8 "	إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة.	1/8-27	1.91	0.98	0.56
1/8 "	إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة.	1/8-27	1.91	0.98	0.56
ربع بوصة	إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة.	1/4-19	2.26	1.17	0.75
ربع بوصة	إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة.	4/4-18	2.26	1.17	0.75
3/8 "	CB-S3L-1FG/CB-S3M-1FG	3/8-19	2.56	1.42	0.88
3/8 "	إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة.	3/8-18	2.56	1.42	0.88
نصف	CB-S4L-1FG/CB-S4M-1FG	1/2-14	2.96	1.86	1.13
نصف	إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة.	1/2-14	2.96	1.86	1.13
3/4 "	إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة.	3/4-14	3.48	2.22	1.31
3/4 "	إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة.	3/4-14	3.48	2.22	1.31
1"	إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة.	1-11	4.13	2.61	1.75
1"	إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة.	1-11	4.13	2.61	1.75

حجم الجسم	شريك	الخيط	ج	د	E	HEX
1/8 "	CB-P1L-1FG/ CB-P1M-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8 "	CB-P1L-1FG/ CB-P1M-1FG	1/8-27	1.26	0.65	0.44	0.56
ربع بوصة	CB-P2L-1FG/ CB-P2M-1FG	1/4-19	1.52	0.87	0.56	0.75
ربع بوصة	CB-P2L-1FN/ CB-P2M-1FN	4/4-18	1.52	0.87	0.56	0.75
3/8 "	CB-P3L-1FG/ CB-P3M-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8 "	CB-P3L-1FN/ CB-P3M-1FN	3/8-18	1.76	1.01	0.61	0.88
نصف	CB-P4L-1FG/ CB-P4M-1FG	1/2-14	2.03	1.30	0.76	1.13
نصف	CB-P4L-1FN/ CB-P4M-1FN	1/2-14	2.03	1.30	0.76	1.13
3/4 "	CB-P6L-1FG/ CB-P6M-1FG	3/4-14	2.36	1.52	0.71	1.31
3/4 "	CB-P6L-1FN/ CB-P6M-1FN	3/4-14	2.36	1.52	0.71	1.31
1"	CB-P8L-1FG/ CB-P8M-1FG	1-11	2.85	1.88	0.97	1.63
1"	CB-P8L-1FN/ CB-P8M-1FN	1-11	2.85	1.88	0.97	1.63
