تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | قارنة التوصيل السريع الهيدروليكية | مواد: | صلب |
|---|---|---|---|
| تطبيق: | هيدروليكي | اساسي: | ISO7241-B |
| مسلك: | G / NPT | ختم: | NBR / Viton / EPDM |
| الأبعاد: | 1/8 "-1" | تبادل مع: | سلسلة باركر 60 / سلسلة إيتون هونج كونج |
| إبراز: | ISO7241-B تركيبات هيدروليكية مقرنة سريعة,تركيبات هيدروليكية مقرنة سريعة NPT,اتصال سريع iso b |
||

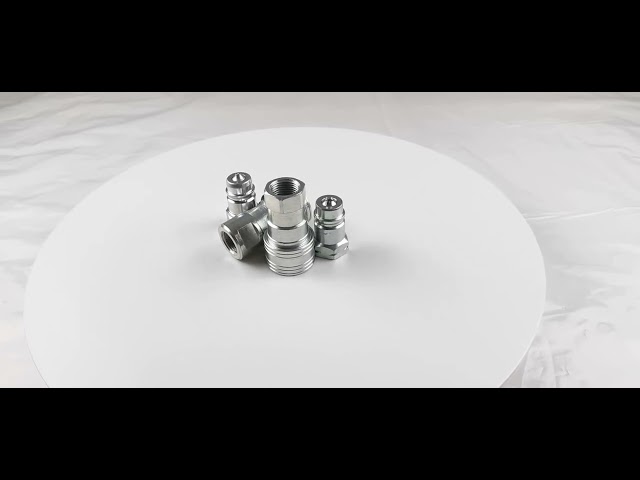

فتح وإغلاق اقتران الصلب الهيدروليكي السريع من النوع
تم تصميم أدوات التوصيل CB-1 للخدمة الهيدروليكية للأغراض العامة.بعضها مناسب للاستخدام مع مختلف السوائل والمواد الكيميائية والبخار والغازات والفراغ.تتوافق أدوات التوصيل CB-1 مع متطلبات الأبعاد الخاصة بالمعيار ISO 7241-B.تتراوح أحجام الجسم من 1/8 "إلى 1".
المواد القياسية
النحاس والفولاذ المطلي بالزنك والفولاذ المقاوم للصدأ
الأختام: NBR ، Viton ، EPDM
سمات
تتوفر صمامات Poppet لمنع التسرب غير المنفصل.تفتح صمامات Poppet تلقائيًا عند اقترانها بضغط العمل المقدر للحفاظ على التدفق بسرعة.
يتم تقوية الأجزاء الحرجة لضمان المتانة.
متوافق مع سلسلة PARKER 60 وسلسلة FASTER HNV AEROQUIP FD45 وسلسلة HANSEN HK.
الضغط المقدر
| مقاس الجسم | الضغط المقدر (PSI) | الضغط المقدر (بار) | مادة الختم القياسية |
| 1/8 بوصة | 4000 | 275 | NBR |
| 1/4 بوصة | 5000 | 345 | |
| 3/8 بوصة | 3700 | 255 | |
| 1/2 بوصة | 5000 | 345 | |
| 3/4 بوصة | 4000 | 275 | |
| 1 بوصة | 4000 | 275 |
| مقاس الجسم | PARTNO. | خيط | أ | ب | عبر الشقق |
| 1/8 بوصة | CB-S1S-1FG | 1 / 8-27 | 1.91 | 0.98 | 0.56 |
| 1/8 بوصة | CB-S1S-1FN | 1 / 8-27 | 1.91 | 0.98 | 0.56 |
| 1/4 بوصة | CB-S2S-1FG | 1 / 4-19 | 2.26 | 1.17 | 0.75 |
| 1/4 بوصة | CB-S2S-1FN | 1 / 4-18 | 2.26 | 1.17 | 0.75 |
| 3/8 بوصة | CB-S3S-1FG | 3 / 8-19 | 2.56 | 1.42 | 0.88 |
| 3/8 بوصة | CB-S3S-1FN | 3 / 8-18 | 2.56 | 1.42 | 0.88 |
| 1/2 بوصة | CB-S4S-1FG | 1 / 2-14 | 2.96 | 1.86 | 1.13 |
| 1/2 بوصة | CB-S4S-1FN | 1 / 2-14 | 2.96 | 1.86 | 1.13 |
| 3/4 بوصة | CB-S6S-1FG | 3 / 4-14 | 3.48 | 2.22 | 1.31 |
| 3/4 بوصة | CB-S6S-1FN | 3 / 4-14 | 3.48 | 2.22 | 1.31 |
| 1 بوصة | CB-S8S-1FG | 1-11 | 4.13 | 2.61 | 1.75 |
| 1 بوصة | CB-S8S-1FN | 1-11 | 4.13 | 2.61 | 1.75 |
| مقاس الجسم | PARTNO. | خيط | ج | د | ه | عرافة |
| 1/8 بوصة | CB-P1S-1FG | 1 / 8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8 بوصة | CB-P1S-1FG | 1 / 8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/4 بوصة | CB-P2S-1FG | 1 / 4-19 | 1.52 | 0.87 | 0.56 | 0.75 |
| 1/4 بوصة | CB-P2S-1FN | 1 / 4-18 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8 بوصة | CB-P3S-1FG | 3 / 8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8 بوصة | CB-P3S-1FN | 3 / 8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| 1/2 بوصة | CB-P4S-1FG | 1 / 2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 1/2 بوصة | CB-P4S-1FN | 1 / 2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4 بوصة | CB-P6S-1FG | 3 / 4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4 بوصة | CB-P6S-1FN | 3 / 4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1 بوصة | CB-P8S-1FG | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1 بوصة | CB-P8S-1FN | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
