الفولاذ المقاوم للصدأ التوصيلات السريعة الهيدروليكية الضغط العالي

تبحث عن نموذج مختلف أو أكثر من الأحجام من ISO 7241-B المفاصل؟ تصفح مجموعة منتجاتنا الكاملة هنا:لمحة عامة عن سلسلة ISO 7241-B

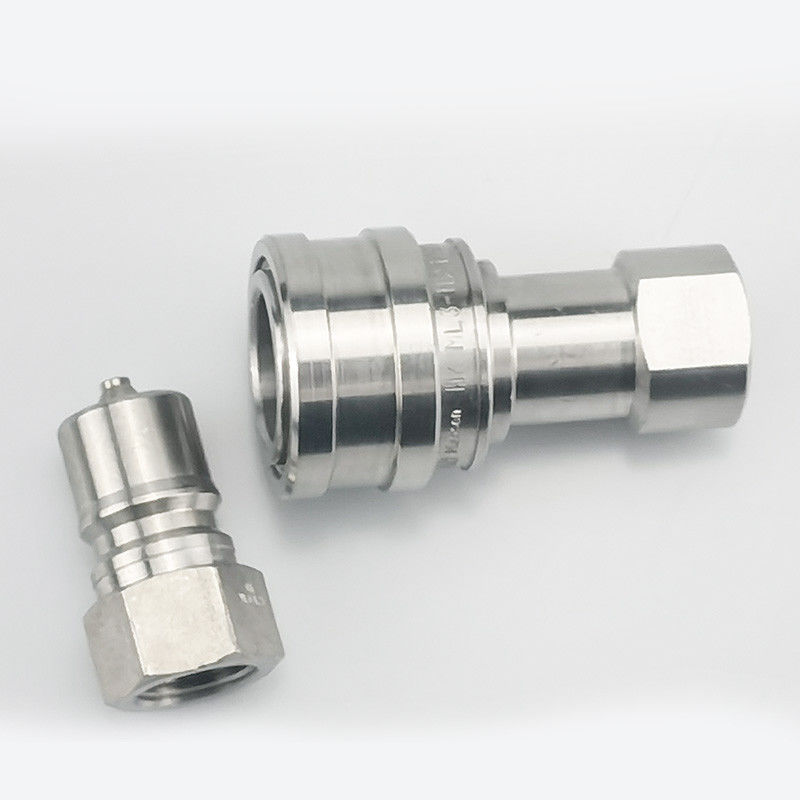

سلسلة HK 303/316 التوصيلات السريعة من الفولاذ المقاوم للصدأ
وصف المنتج
توفر التوصيلات السريعة من الفولاذ المقاوم للصدأ HK Series 303/316 أداءً قويًا ومقاومًا للتآكل لأنظمة نقل السوائل الهيدروليكية والهوائية والصناعية.مصممة لصناعات متطلبة مثل النفط / الغاز، المعالجة الكيميائية، والبحرية، والآلات الثقيلة، هذه الارتباطات تضمن التشغيل الخالي من التسرب مع آليات الدقة الكرة-القفاز والصمامات الدمية الذاتية الختم.اختيار تصاميم صمام أو غير صمام مع منافذ الخيوط أو سطح مسطح لتناسب الضغط العالي (حتى 10البناء من الفولاذ المقاوم للصدأ 303/316 يقاوم المواد الكيميائية القاسية والظروف القاسية والاستخدام المتكرر ، مما يقلل من وقت التوقف أثناء التجديدات.مثالية للتطبيقات التي تتطلب إغلاق فوري، الامتثال للسلامة ، والصيانة المنخفضة. التوافق بين الصناعات يضمن التكامل السهل في الأنظمة القائمة. ثق بسلسلة HK للاتصالات الموثوقة والمستدامة في العمليات الحرجة.
المعيارالمواد

• النحاس، الصلب المقوى بالزنك، الصلب المقاوم للصدأ
• الأختام: NBR، Viton، EPDM

الخصائص

1. صمامات البوبيت متاحة لمنع التسرب غير المرتبط. تفتح صمامات البوبيت تلقائيًا عند ربطها ضمن ضغط العمل المسموح به للحفاظ على التدفق بسرعة.
2. الأجزاء الحاسمة مُصقّدة من أجل المُستدامة.
3. متوافق مع سلسلة PARKER 60 ، FASTER HNV Series AEROQUIP FD45 Series و HANSEN HK Series.
4.

   حجم الجسم	شريك	الخيط	أ	ب	عبر الشقق
   1/8 "	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
   1/8 "	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
   ربع بوصة	CB-S2S-1FG	1/4-19	2.26	1.17	0.75
   ربع بوصة	CB-S2S-1FN	4/4-18	2.26	1.17	0.75
   3/8 "	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
   3/8 "	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
   نصف	CB-S4S-1FG	1/2-14	2.96	1.86	1.13
   نصف	CB-S4S-1FN	1/2-14	2.96	1.86	1.13
   3/4 "	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
   3/4 "	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
   1"	CB-S8S-1FG	1-11	4.13	2.61	1.75
   1"	CB-S8S-1FN	1-11	4.13	2.61	1.75



   حجم الجسم	شريك	الخيط	ج	د	E	HEX
   1/8 "	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/8 "	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   ربع بوصة	CB-P2S-1FG	1/4-19	1.52	0.87	0.56	0.75
   ربع بوصة	CB-P2S-1FN	4/4-18	1.52	0.87	0.56	0.75
   3/8 "	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8 "	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
   نصف	CB-P4S-1FG	1/2-14	2.03	1.30	0.76	1.13
   نصف	CB-P4S-1FN	1/2-14	2.03	1.30	0.76	1.13
   3/4 "	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
   3/4 "	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
   1"	CB-P8S-1FG	1-11	2.85	1.88	0.97	1.63
   1"	CB-P8S-1FN	1-11	2.85	1.88	0.97	1.63
