إغلاق مزدوج-توصيلات هيدروليكية-خسارة سائل صفر

التوصيلات الهيدروليكية ذات الإغلاق المزدوج - الأجهزة اللاصقة التي يتم فصلها بسرعة بدون تسرب لآلات البناء الثقيلة

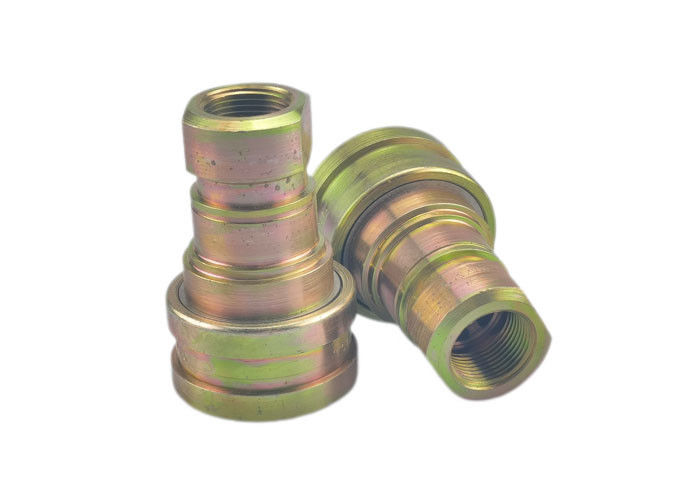

تم تصميم ربطات CB-SPL-1FG و CB-SPM-1FG الهيدروليكية ذات الإغلاق المزدوج لنقل السوائل الموثوق بها في أنظمة البناء والهيدروليكية المتطلبة.مصممة لمنع تسرب السوائل أثناء توصيل/فصل الخط، هذه الارتباطات تضمن الحد الأدنى من التسربات أثناء تشغيل المعدات أو الصيانة أو استبدال المكونات ، مما يقلل من المخاطر البيئية ووقت التوقف التشغيلي.

المواد القياسية

• النحاس، الصلب المقوى بالزنك، الصلب المقاوم للصدأ
• الأختام: NBR، Viton، EPDM

الخصائص

1. صمامات البوبيت متاحة لمنع التسرب غير المرتبط. تفتح صمامات البوبيت تلقائيًا عند ربطها ضمن ضغط العمل المسموح به للحفاظ على التدفق بسرعة.
2. الأجزاء الحاسمة مُصقّدة من أجل المُستدامة.
3. متوافق مع سلسلة PARKER 60 ، FASTER HNV Series AEROQUIP FD45 Series و HANSEN HK Series.

   حجم الجسم	شريك	الخيط	أ	ب	عبر الشقق
   1/8 "	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
   1/8 "	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
   ربع بوصة	CB-S2S-1FG	1/4-19	2.26	1.17	0.75
   ربع بوصة	CB-S2S-1FN	4/4-18	2.26	1.17	0.75
   3/8 "	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
   3/8 "	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
   نصف	CB-S4S-1FG	1/2-14	2.96	1.86	1.13
   نصف	CB-S4S-1FN	1/2-14	2.96	1.86	1.13
   3/4 "	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
   3/4 "	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
   1"	CB-S8S-1FG	1-11	4.13	2.61	1.75
   1"	CB-S8S-1FN	1-11	4.13	2.61	1.75

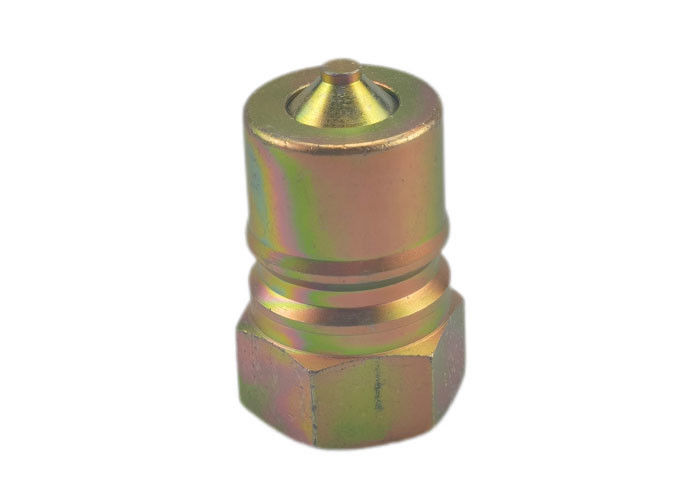

   حجم الجسم	شريك	الخيط	ج	د	E	HEX
   1/8 "	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/8 "	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   ربع بوصة	CB-P2S-1FG	1/4-19	1.52	0.87	0.56	0.75
   ربع بوصة	CB-P2S-1FN	4/4-18	1.52	0.87	0.56	0.75
   3/8 "	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8 "	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
   نصف	CB-P4S-1FG	1/2-14	2.03	1.30	0.76	1.13
   نصف	CB-P4S-1FN	1/2-14	2.03	1.30	0.76	1.13
   3/4 "	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
   3/4 "	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
   1"	CB-P8S-1FG	1-11	2.85	1.88	0.97	1.63
   1"	CB-P8S-1FN	1-11	2.85	1.88	0.97	1.63
