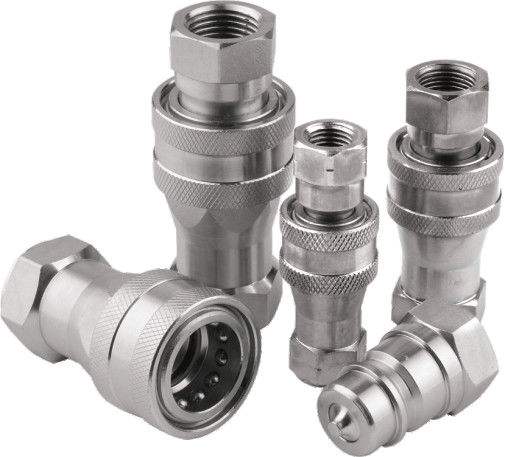

CB-SPM-10F القابل للاتصال السريع الهيدروليكي من الفولاذ المقاوم للصدأ (1 "نصف الإناث ، ISO 7241-A)
الـ CB-SPM-10F هو ربط سريع هيدروليكي أنثوي بطول 1 بوصة تم تصميمه وتصنيعه وفقًا للمعيار الدولي ISO 7241-A.تم بناؤه بجسم من الفولاذ المقاوم للصدأ (SUS304 أو SUS316) وصمام إغلاق على غرار الدمية ، ويوفر اتصالًا موثوقًا ومتينًا في الأنظمة الهيدروليكية عالية الضغط.
يستخدم هذا النموذج على نطاق واسع في المعدات المتنقلة والدوائر الهيدروليكية OEM والبيئات السامة حيث الأداء والتوافق وسهولة الصيانة أمر ضروري.

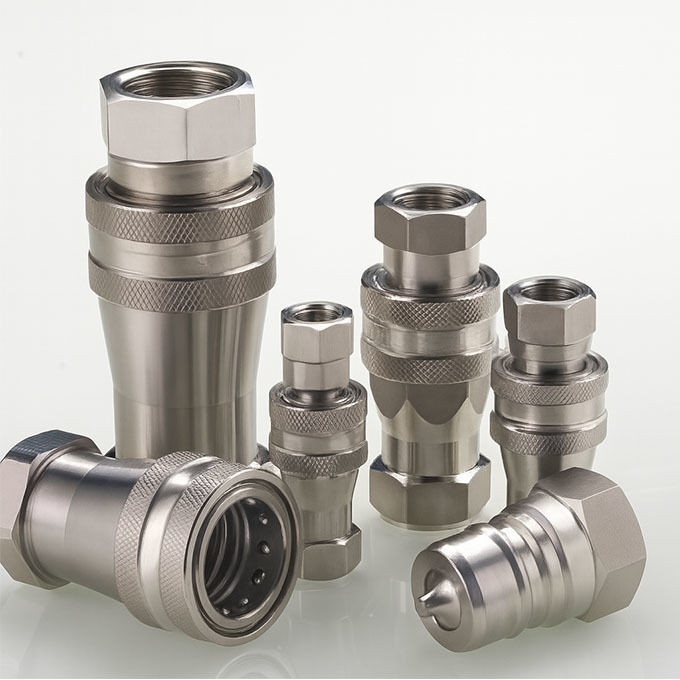

هل تبحث عن مجموعة كاملة من أجهزة الارتباط حسب المعيار الأيزو 7241 ؟
الخصائص الرئيسية
•التكيف الموحديمكن استبدالها مع Parker 6600، Faster ANV، Aeroquip 5600، و Hansen HA series.
• Rتصميم الصمام- آلية الصمام الداخلية توفر إيقاف تلقائي أثناء فصل.
•مقاومة التآكلSUS304 أو SUS316 الفولاذ المقاوم للصدأ المتاحة، مثالية للتطبيقات المطالبة.
• High-Flow 1 ′′ الحجم-تتعامل مع أحجام ضخمة ومستويات ضغط في الأنظمة الهيدروليكية
•خيارات خيوط متعددةخيوط G (BSP) و NPT و BSPP متوفرة عند الطلب.
•خيارات الختمإغلاقات NBR القياسية، مع FKM (Viton) أو EPDM اختياري.
البناء التقني

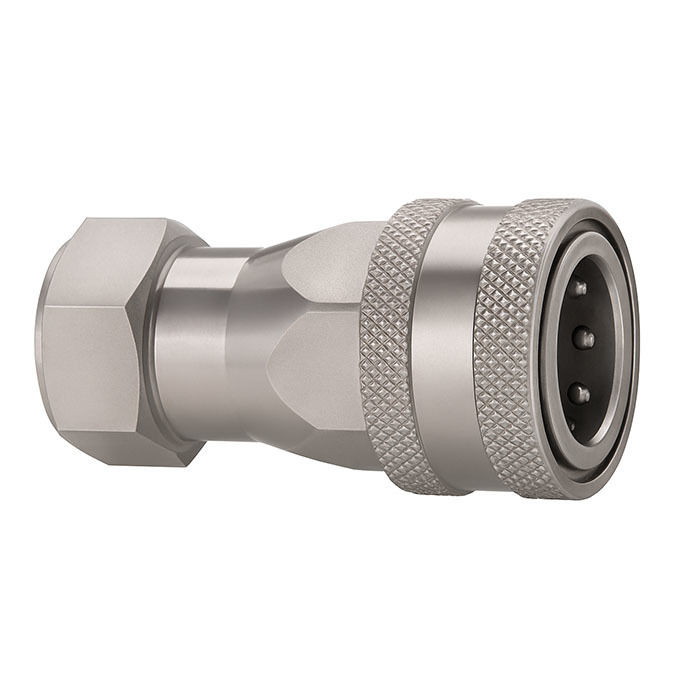

يحتوي جهاز CB-SPM-10F على جسد مصدر إناثي مع غطاء متكامل متجعد للاتصال والفك يدويًا.في الداخل ، يضمن صمام البوبيت المحمل بالربيع إغلاقًا آمنًا لمنع فقدان السائل والتلوث أثناء فك الارتباط.
هذا النموذج يدعم ضغوط العمل تصل إلى 3000 PSI (اعتماداً على حجم النظام) ، وهو مناسب لكل من الأنظمة الثابتة والمتنقلة التي تتطلب صيانة سريعة ووقت توقف منخفض.

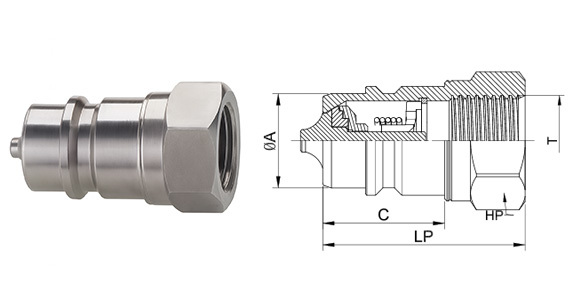

لمحة عامة عن الأبعاد
أنثى (سوكيت)
| حجم الجسم |
شريك |
LS |
Φ د |
HS |
أ |
T |
| ربع بوصة |
CB-S2م-10F |
50 |
26 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8 " |
CB-S3م-10F |
60 |
31.5 |
22*6 |
14 |
G3/8 الـ NPT3/8 |
| نصف |
CB-S4م-10F |
68 |
39 |
27*6 |
16 |
Gنصف NPT1/2 |
| 3/4 " |
CB-S6م-10F |
80 |
48 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1" |
CB-S8م-10F |
99.5 |
53 |
41*6 |
21 |
G1 معاهدة النووي 1 |
| 1-1/4" |
سي بي إس10 م-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
سي بي إس12M-10F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
سي بي إس16M-10F |
158 |
99 |
75*6 |
26 |
G2 NPT2 |

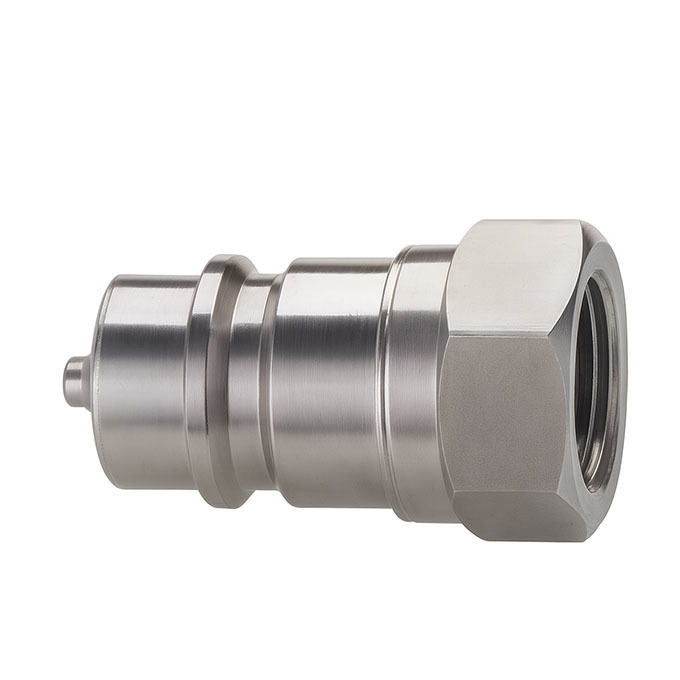

الذكر (المغلق)
| حجم الجسم |
شريك |
LP |
ج |
HP |
أ |
T |
| ربع بوصة |
(سي بي)(ب)2م-10F |
35.5 |
15 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8 " |
(سي بي)(ب)3م-10F |
42 |
26.5 |
22*6 |
14 |
G3/8 الـ NPT3/8 |
| نصف |
(سي بي)(ب)4م-10F |
46 |
26.5 |
27*6 |
16 |
Gنصف NPT1/2 |
| 3/4 " |
(سي بي)(ب)6م-10F |
54 |
28 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1" |
(سي بي)(ب)8م-10F |
65.5 |
35 |
41*6 |
21 |
G1 معاهدة النووي 1 |
| 1-1/4" |
(سي بي)P10M-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
(سي بي)P12M-10F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
(سي بي)P16M-10F |
98 |
61 |
75*6 |
26 |
G2 NPT2 |
دليل اختيار المواد والختم
SUS304حماية فعالة من حيث التكلفة ضد التآكل
SUS316- مقاومة أفضل للمياه المالحة والمواد الكيميائية والأجواء القاسية
الأختام:
• NBR: الزيوت الهيدروليكية ذات الغرض العام
• FKM (Viton): درجة حرارة عالية، سوائل اصطناعية
• EPDM: أنظمة غليكول المياه، إستر الفوسفات
تسمح هذه المجموعات للمهندسين بتكوين CB-SPM-10F للبيئات المحددة ، مثل البحار أو الزراعة أو التعدين.
جدول التوافق
| نموذج كارتربرغ |
باركر |
أسرع |
أيروكيوب |
هانسن |
| CB-SPM-10F |
6600-10 |
ANV 10 |
5600-10 |
HA 15000-10F |
ضمان توافق الخيوط وتكوين الختم عند استبدال المفاصل الحالية.
التطبيقات
• الحفارات و محمولات العجلات
• المرفقات الغاباتية
• آلات التعدين تحت الأرض
• وحدات الطاقة الهيدروليكية
• أجهزة الرش الزراعية
غالبًا ما يتم اختيار هذا النموذج من قبل فنيي الصيانة ومهندسي OEM الذين يحتاجون إلى مقبل قياسي عالمي قوي وسهل الخدمة ومتوافق بين العلامات التجارية.
الأسئلة الشائعة (FAQ)
س: هل CB-SPM-10F متوافق مع سلسلة باركر 6600؟
ج: نعم.يتناسب مع الأبعاد والأداء الوظيفي، بما في ذلك هيكل الصمام وعمل القفل.
س: ما هو الفرق بين إصدارات SUS304 و SUS316؟
ج: يوفر SUS316 مقاومة تآكل أعلى للاستخدام في التعرض البحري أو الكيميائي أو في الهواء الطلق.
س: أي ختم يجب أن أستخدمه؟
الجواب: يتناسب معظم الأنظمة.استخدم FKM لدرجات الحرارة العالية، أو EPDM للسوائل على أساس الماء.
