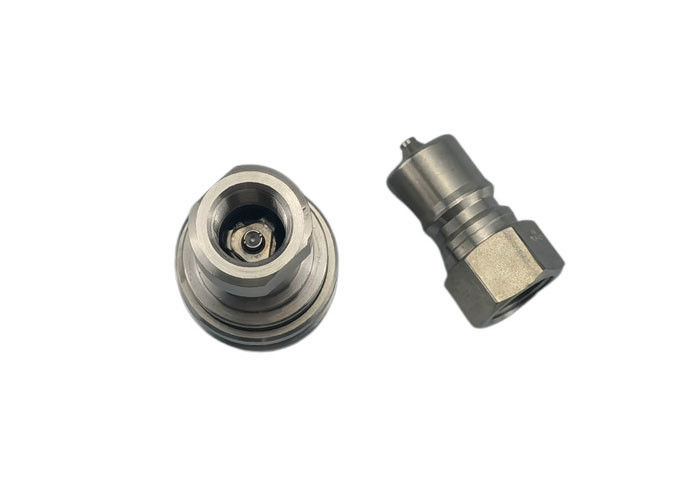

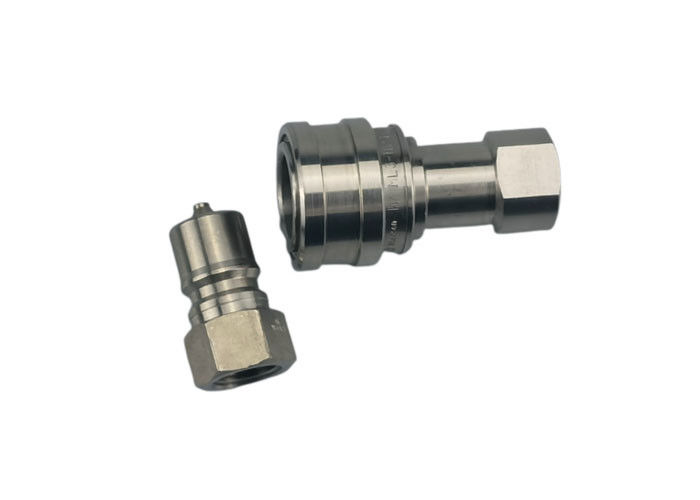

SS316 1 بوصة الهيدروليكية المرفق السريع ، الهيدروليكية خرطوم القطع السريع

الهيدروليكية التقطيع السريع القابضات الفولاذ المقاوم للصدأ 316 النوع المغلق الهيدروليكية التقطيع السريع

تبادل التوصيل السريع

الخصائص

1. صمامات البوبيت متاحة لمنع التسرب غير المرتبط. تفتح صمامات البوبيت تلقائيًا عند ربطها ضمن ضغط العمل المسموح به للحفاظ على التدفق بسرعة.
2. الأجزاء الحاسمة مُصقّدة من أجل المُستدامة.
3. متوافق مع سلسلة PARKER 60 ، FASTER HNV Series AEROQUIP FD45 Series و HANSEN HK Series.

يستخدم CB-SPL-1FG / CB-SPM-1FG في معدات البناء والتطبيقات الهيدروليكية.يمكن العثور على هذه المفاصل المزدوجة إيقاف في أي مكان أن خطوط نقل السوائل تحتاج إلى أن تكون متصلة وقطعت للعمل أو صيانة المعدات، وفقدان السوائل غير مرغوب فيه.

المواد القياسية

• النحاس، الصلب المقوى بالزنك، الصلب المقاوم للصدأ
• الأختام: NBR، Viton، EPDM

حجم الجسم	شريك	الخيط	أ	ب	عبر الشقق
1/8 "	إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة.	1/8-27	1.91	0.98	0.56
1/8 "	إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة.	1/8-27	1.91	0.98	0.56
ربع بوصة	إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة.	1/4-19	2.26	1.17	0.75
ربع بوصة	إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة.	4/4-18	2.26	1.17	0.75
3/8 "	CB-S3L-1FG/CB-S3M-1FG	3/8-19	2.56	1.42	0.88
3/8 "	إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة.	3/8-18	2.56	1.42	0.88
نصف	CB-S4L-1FG/CB-S4M-1FG	1/2-14	2.96	1.86	1.13
نصف	إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة.	1/2-14	2.96	1.86	1.13
3/4 "	إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة.	3/4-14	3.48	2.22	1.31
3/4 "	إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة.	3/4-14	3.48	2.22	1.31
1"	إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة.	1-11	4.13	2.61	1.75
1"	إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة.	1-11	4.13	2.61	1.75

حجم الجسم	شريك	الخيط	ج	د	E	HEX
1/8 "	CB-P1L-1FG/ CB-P1M-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8 "	CB-P1L-1FG/ CB-P1M-1FG	1/8-27	1.26	0.65	0.44	0.56
ربع بوصة	CB-P2L-1FG/ CB-P2M-1FG	1/4-19	1.52	0.87	0.56	0.75
ربع بوصة	CB-P2L-1FN/ CB-P2M-1FN	4/4-18	1.52	0.87	0.56	0.75
3/8 "	CB-P3L-1FG/ CB-P3M-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8 "	CB-P3L-1FN/ CB-P3M-1FN	3/8-18	1.76	1.01	0.61	0.88
نصف	CB-P4L-1FG/ CB-P4M-1FG	1/2-14	2.03	1.30	0.76	1.13
نصف	CB-P4L-1FN/ CB-P4M-1FN	1/2-14	2.03	1.30	0.76	1.13
3/4 "	CB-P6L-1FG/ CB-P6M-1FG	3/4-14	2.36	1.52	0.71	1.31
3/4 "	CB-P6L-1FN/ CB-P6M-1FN	3/4-14	2.36	1.52	0.71	1.31
1"	CB-P8L-1FG/ CB-P8M-1FG	1-11	2.85	1.88	0.97	1.63
1"	CB-P8L-1FN/ CB-P8M-1FN	1-11	2.85	1.88	0.97	1.63
