مكان المنشأ:
شنغهاي، الصين
اسم العلامة التجارية:
carterberg
إصدار الشهادات:
IATF16949
رقم الموديل:
CB-SP-1F

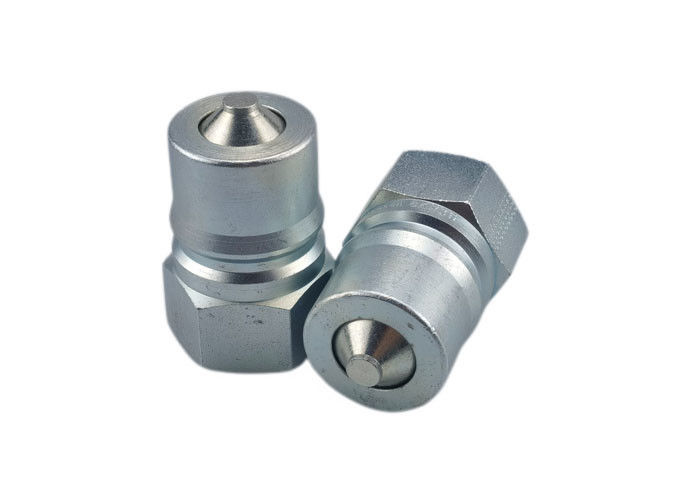

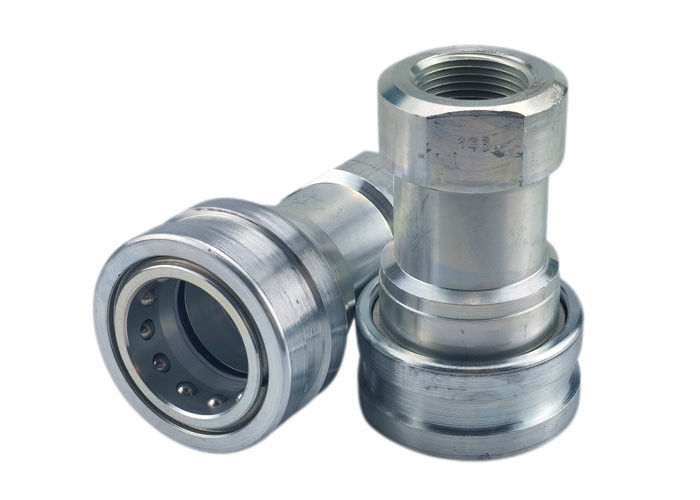

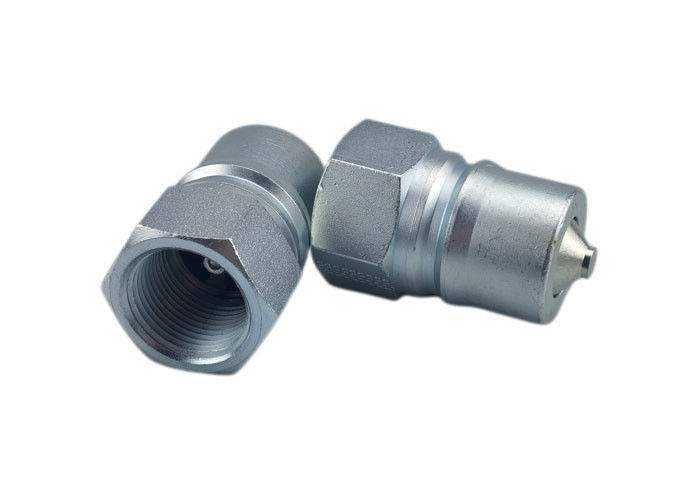

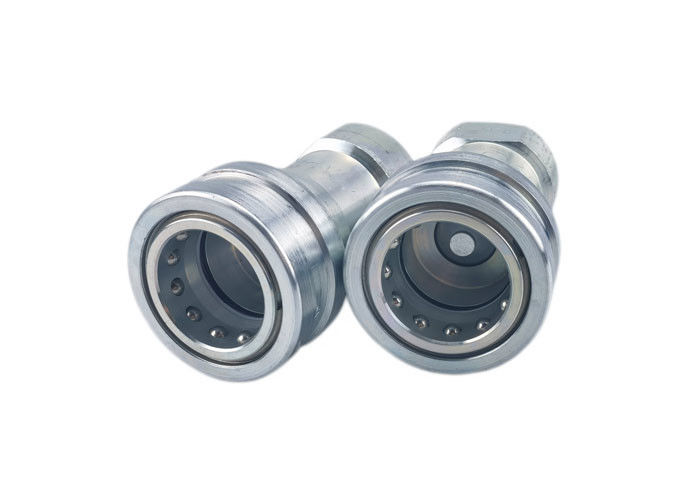

الارتباط السريع الهيدروليكي من الفولاذ من النوع المفتوح والمقفل
تم تصميم أقراص سلسلة CB-1 للخدمة الهيدروليكية ذات الغرض العام. بعضها مناسب للاستخدام مع مختلف السوائل والمواد الكيميائية والبخار والغازات والفراغ.تتوافق وحدات ربط CB-1 مع متطلبات الأبعاد الخاصة بـ ISO 7241-Bأحجام الجسم تتراوح من 1/8 بوصة إلى 1 بوصة
المواد القياسية
النحاس، الصلب المقوى بالزنك، الصلب المقاوم للصدأ
الأختام: NBR، Viton، EPDM
الخصائص
صمامات البوبيت متاحة لمنع التسرب غير المرتبط. تفتح صمامات البوبيت تلقائيًا عند ربطها ضمن ضغط العمل المسموح به للحفاظ على التدفق بسرعة.
الأجزاء الحاسمة مُصقّدة من أجل المُستدامة.
متوافق مع سلسلة PARKER 60 ، FASTER HNV Series AEROQUIP FD45 Series و HANSEN HK Series.
الضغط المسموح به
| حجم الجسم | الضغط الاسمي (PSI) | الضغط الاسمي (BAR) | مادة الختم القياسية |
| 1/8 " | 4000 | 275 | الـ NBR |
| ربع بوصة | 5000 | 345 | |
| 3/8 " | 3700 | 255 | |
| نصف | 5000 | 345 | |
| 3/4 " | 4000 | 275 | |
| 1" | 4000 | 275 |
| حجم الجسم | شريك | الخيط | أ | ب | عبر الشقق |
| 1/8 " | CB-S1S-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8 " | CB-S1S-1FN | 1/8-27 | 1.91 | 0.98 | 0.56 |
| ربع بوصة | CB-S2S-1FG | 1/4-19 | 2.26 | 1.17 | 0.75 |
| ربع بوصة | CB-S2S-1FN | 4/4-18 | 2.26 | 1.17 | 0.75 |
| 3/8 " | CB-S3S-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8 " | CB-S3S-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| نصف | CB-S4S-1FG | 1/2-14 | 2.96 | 1.86 | 1.13 |
| نصف | CB-S4S-1FN | 1/2-14 | 2.96 | 1.86 | 1.13 |
| 3/4 " | CB-S6S-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4 " | CB-S6S-1FN | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 1" | CB-S8S-1FG | 1-11 | 4.13 | 2.61 | 1.75 |
| 1" | CB-S8S-1FN | 1-11 | 4.13 | 2.61 | 1.75 |
| حجم الجسم | شريك | الخيط | ج | د | E | HEX |
| 1/8 " | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8 " | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| ربع بوصة | CB-P2S-1FG | 1/4-19 | 1.52 | 0.87 | 0.56 | 0.75 |
| ربع بوصة | CB-P2S-1FN | 4/4-18 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8 " | CB-P3S-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8 " | CB-P3S-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| نصف | CB-P4S-1FG | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| نصف | CB-P4S-1FN | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4 " | CB-P6S-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4 " | CB-P6S-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1" | CB-P8S-1FG | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1" | CB-P8S-1FN | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
