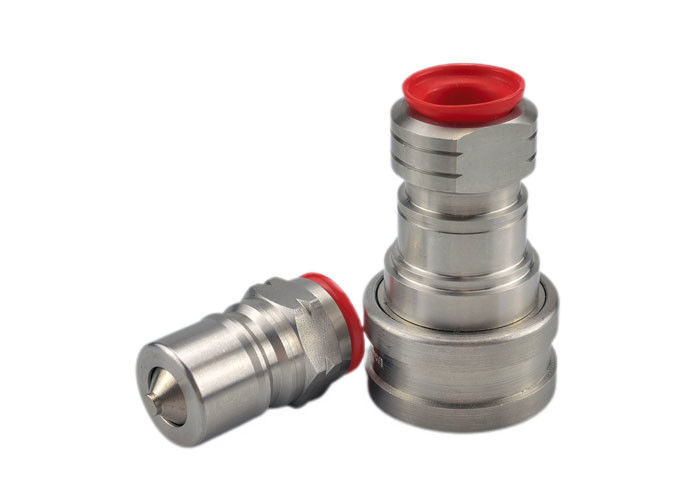

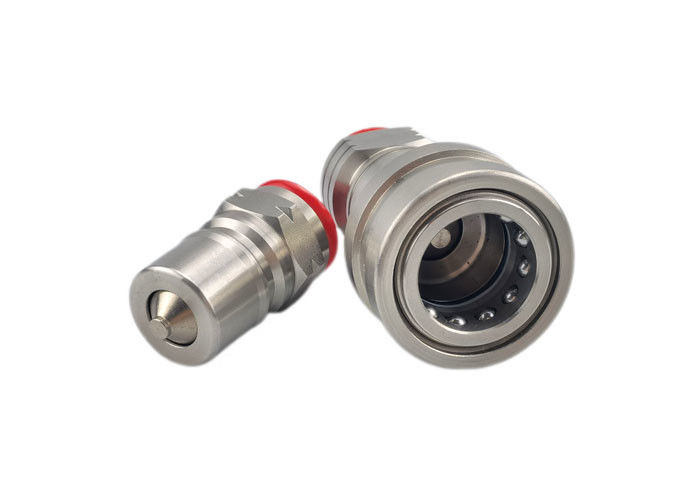

SS316 الهيدروليكية المرفق السريع

تبحث عن نموذج مختلف أو أكثر من الأحجام من ISO 7241-B المفاصل؟ تصفح مجموعة منتجاتنا الكاملة هنا:لمحة عامة عن سلسلة ISO 7241-B

1-1/4" CB-1 السلسلة الفولاذ المقاوم للصدأ 316 نوع مغلق الهيدروليكي الارتباط السريع

يستخدم CB-SPL-1FG / CB-SPM-1FG في معدات البناء والتطبيقات الهيدروليكية.يمكن العثور على هذه المفاصل المزدوجة إيقاف في أي مكان أن خطوط نقل السوائل تحتاج إلى أن تكون متصلة وقطعت للعمل أو صيانة المعدات، وفقدان السوائل غير مرغوب فيه.

المواد القياسية

• النحاس، الصلب المقوى بالزنك، الصلب المقاوم للصدأ
• الأختام: NBR، Viton، EPDM

الخصائص

1. صمامات البوبيت متاحة لمنع التسرب غير المرتبط. تفتح صمامات البوبيت تلقائيًا عند ربطها ضمن ضغط العمل المسموح به للحفاظ على التدفق بسرعة.
2. الأجزاء الحاسمة مُصقّدة من أجل المُستدامة.
3. متوافق مع سلسلة PARKER 60 ، FASTER HNV Series AEROQUIP FD45 Series و HANSEN HK Series.
4.

   حجم الجسم	شريك	الخيط	أ	ب	عبر الشقق
   1/8 "	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
   1/8 "	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
   ربع بوصة	CB-S2S-1FG	1/4-19	2.26	1.17	0.75
   ربع بوصة	CB-S2S-1FN	4/4-18	2.26	1.17	0.75
   3/8 "	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
   3/8 "	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
   نصف	CB-S4S-1FG	1/2-14	2.96	1.86	1.13
   نصف	CB-S4S-1FN	1/2-14	2.96	1.86	1.13
   3/4 "	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
   3/4 "	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
   1"	CB-S8S-1FG	1-11	4.13	2.61	1.75
   1"	CB-S8S-1FN	1-11	4.13	2.61	1.75



   حجم الجسم	شريك	الخيط	ج	د	E	HEX
   1/8 "	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/8 "	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   ربع بوصة	CB-P2S-1FG	1/4-19	1.52	0.87	0.56	0.75
   ربع بوصة	CB-P2S-1FN	4/4-18	1.52	0.87	0.56	0.75
   3/8 "	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8 "	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
   نصف	CB-P4S-1FG	1/2-14	2.03	1.30	0.76	1.13
   نصف	CB-P4S-1FN	1/2-14	2.03	1.30	0.76	1.13
   3/4 "	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
   3/4 "	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
   1"	CB-P8S-1FG	1-11	2.85	1.88	0.97	1.63
   1"	CB-P8S-1FN	1-11	2.85	1.88	0.97	1.63
