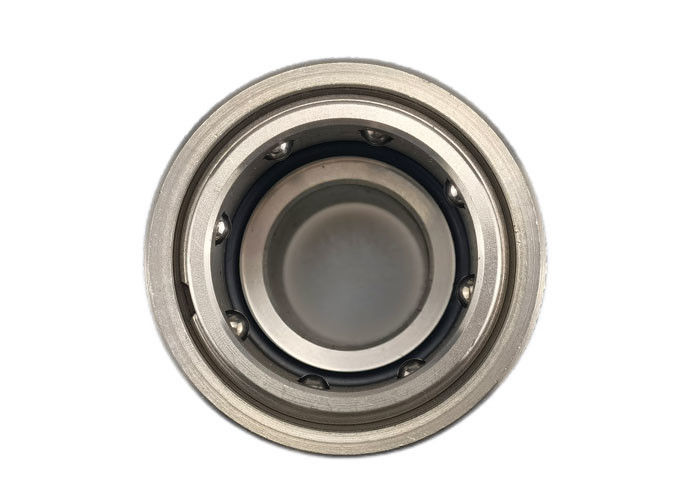

NPT 0.5 بوصة الفولاذ المقاوم للصدأ المرفق الهيدروليكي السريع

تبحث عن نموذج مختلف أو أكثر من الأحجام من ISO 7241-B المفاصل؟ تصفح مجموعة منتجاتنا الكاملة هنا:لمحة عامة عن سلسلة ISO 7241-B

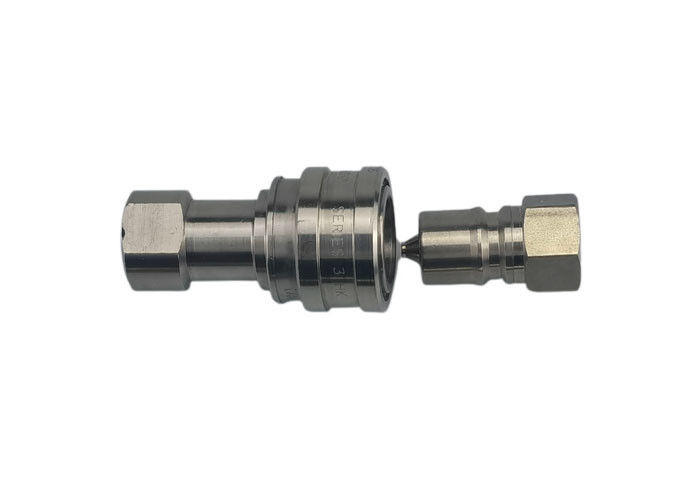

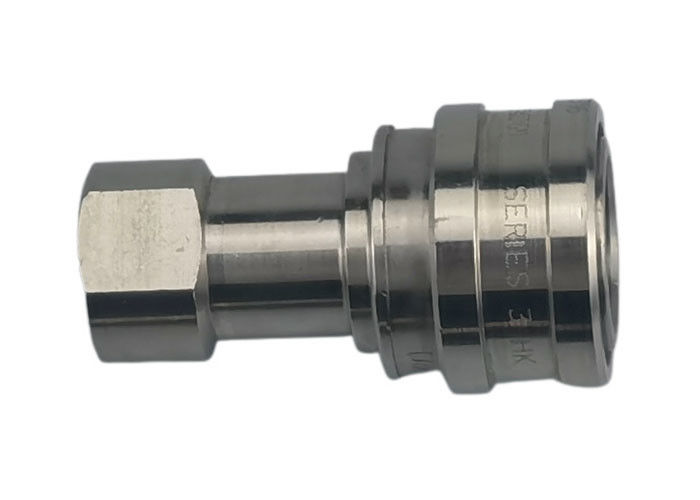

1/2'' CB-1 سلسلة الفولاذ المقاوم للصدأ 316 نوع مغلق الهيدروليكي الارتباط السريع

كيف يعمل المرفقات السريعة الهيدروليكية؟

الخصائص

1. صمامات البوبيت متاحة لمنع التسرب غير المرتبط. تفتح صمامات البوبيت تلقائيًا عند ربطها ضمن ضغط العمل المسموح به للحفاظ على التدفق بسرعة.
2. الأجزاء الحاسمة مُصقّدة من أجل المُستدامة.
3. متوافق مع سلسلة PARKER 60 ، FASTER HNV Series AEROQUIP FD45 Series و HANSEN HK Series.
4.

يستخدم CB-SPL-1FG / CB-SPM-1FG في معدات البناء والتطبيقات الهيدروليكية.يمكن العثور على هذه المفاصل المزدوجة إيقاف في أي مكان أن خطوط نقل السوائل تحتاج إلى أن تكون متصلة وقطعت للعمل أو صيانة المعدات، وفقدان السوائل غير مرغوب فيه.

المواد القياسية

• النحاس، الصلب المقوى بالزنك، الصلب المقاوم للصدأ
• الأختام: NBR، Viton، EPDM

1. حجم الجسم	شريك	الخيط	أ	ب	عبر الشقق
   1/8 "	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
   1/8 "	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
   ربع بوصة	CB-S2S-1FG	1/4-19	2.26	1.17	0.75
   ربع بوصة	CB-S2S-1FN	4/4-18	2.26	1.17	0.75
   3/8 "	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
   3/8 "	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
   نصف	CB-S4S-1FG	1/2-14	2.96	1.86	1.13
   نصف	CB-S4S-1FN	1/2-14	2.96	1.86	1.13
   3/4 "	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
   3/4 "	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
   1"	CB-S8S-1FG	1-11	4.13	2.61	1.75
   1"	CB-S8S-1FN	1-11	4.13	2.61	1.75



   حجم الجسم	شريك	الخيط	ج	د	E	HEX
   1/8 "	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/8 "	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   ربع بوصة	CB-P2S-1FG	1/4-19	1.52	0.87	0.56	0.75
   ربع بوصة	CB-P2S-1FN	4/4-18	1.52	0.87	0.56	0.75
   3/8 "	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8 "	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
   نصف	CB-P4S-1FG	1/2-14	2.03	1.30	0.76	1.13
   نصف	CB-P4S-1FN	1/2-14	2.03	1.30	0.76	1.13
   3/4 "	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
   3/4 "	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
   1"	CB-P8S-1FG	1-11	2.85	1.88	0.97	1.63
   1"	CB-P8S-1FN	1-11	2.85	1.88	0.97	1.63
