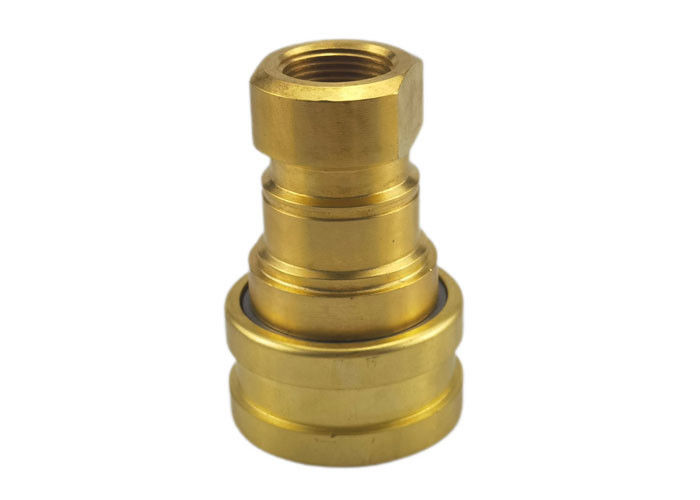

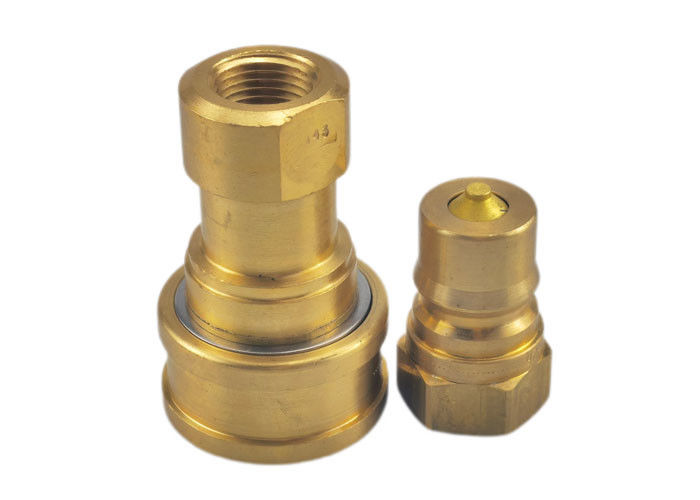

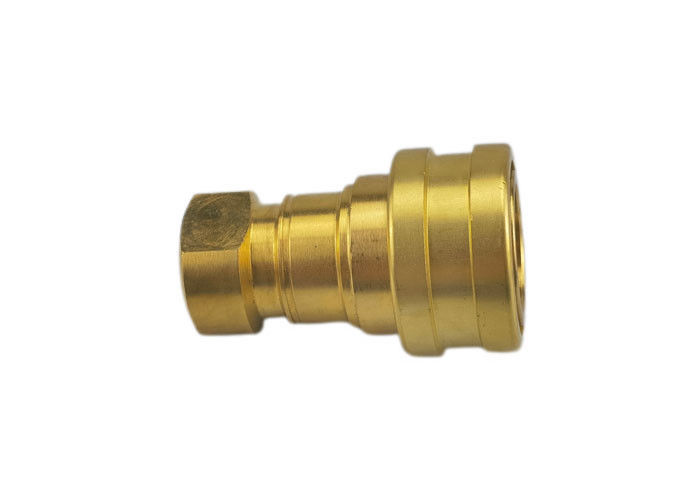

إصدار ISO9001 المكونات الهيدروليكية النحاسية السريعة

الضغط المتوسط عالية الأداء النفسي والهيدروليكي النحاس التوصيل السريع


يمكن تطبيق منتجات كارتربرغ على نطاق واسع في المفاصل والمحطات من المعدات الميكانيكية، الحماية من الحرائق، الشحن، المعدات العسكرية، الطبية، الطيران، المعادن،معدات الكيميائية والطاقة.

تستخدم سلسلة CB-3 Quick Couplings في جميع أنحاء الطيف من التطبيقات الهيدروليكية. تستخدم في المقام الأول مع السائل الهيدروليكي. يتم استخدام مقترحات CB-3 أيضًا مع المواد الكيميائية والماء والبخار وبعض الغازات.

المواد القياسية

• النحاس، الصلب المقوى بالزنك، الصلب المقاوم للصدأ
• الأختام: NBR، Viton، EPDM

الخصائص

1. صمامات البوبيت متاحة لمنع التسرب غير المرتبط. تفتح صمامات البوبيت تلقائيًا عند ربطها ضمن ضغط العمل المسموح به للحفاظ على التدفق بسرعة.
2. الأجزاء الحاسمة مُصقّدة من أجل المُستدامة.
3. متوافق مع سلسلة PARKER 60 ، FASTER HNV Series AEROQUIP FD45 Series و HANSEN HK Series.

حجم الجسم	شريك	الخيط	أ	ب	عبر الشقق
1/8 "	CB-S1B-1FG	1/8-27	1.91	0.98	0.56
1/8 "	CB-S1B-1FN	1/8-27	1.91	0.98	0.56
ربع بوصة	CB-S2B-1FG	1/4-19	2.26	1.17	0.75
ربع بوصة	CB-S2B-1FN	4/4-18	2.26	1.17	0.75
3/8 "	CB-S3B-1FG	3/8-19	2.56	1.42	0.88
3/8 "	CB-S3B-1FN	3/8-18	2.56	1.42	0.88
نصف	CB-S4B-1FG	1/2-14	2.96	1.86	1.13
نصف	CB-S4B-1FN	1/2-14	2.96	1.86	1.13
3/4 "	CB-S6B-1FG	3/4-14	3.48	2.22	1.31
3/4 "	CB-S6B-1FN	3/4-14	3.48	2.22	1.31
1"	CB-S8B-1FG	1-11	4.13	2.61	1.75
1"	CB-S8B-1FN	1-11	4.13	2.61	1.75

حجم الجسم	شريك	الخيط	ج	د	E	HEX
1/8 "	CB-P1B-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8 "	CB-P1B-1FG	1/8-27	1.26	0.65	0.44	0.56
ربع بوصة	CB-P2B-1FG	1/4-19	1.52	0.87	0.56	0.75
ربع بوصة	CB-P2B-1FN	4/4-18	1.52	0.87	0.56	0.75
3/8 "	CB-P3B-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8 "	CB-P3B-1FN	3/8-18	1.76	1.01	0.61	0.88
نصف	CB-P4B-1FG	1/2-14	2.03	1.30	0.76	1.13
نصف	CB-P4B-1FN	1/2-14	2.03	1.30	0.76	1.13
3/4 "	CB-P6B-1FG	3/4-14	2.36	1.52	0.71	1.31
3/4 "	CB-P6B-1FN	3/4-14	2.36	1.52	0.71	1.31
1"	CB-P8B-1FG	1-11	2.85	1.88	0.97	1.63
1"	CB-P8B-1FN	1-11	2.85	1.88	0.97	1.63
