مكان المنشأ:
الصين
اسم العلامة التجارية:
carterberg
إصدار الشهادات:
IATF16949
رقم الموديل:
CB-SPL-10F
الCB-SPL-10F اقتران سريع هيدروليكيتم تصميمه في الامتثال الكامل لISO 7241-1 أالمعيار الدولي، تقديم محلول آمن وعالي الأداء لاتصال السوائل في الأنظمة الهيدروليكية الحديثة. تم تصميم هذه السلسلة مع جسم فولاذي مطلي بالزنك القوي ومجهزة بآلية قفل الكرة وصمامات الإغلاق المزدوجةانقطاع آمن وخالي من التسربفي ظل الظروف الصعبة.
ثبت عبرالآلات الزراعية ومعدات الأشغال العامة والدوائر الهيدروليكية الصناعية، يقف CB-SPL-10F كبديل موثوق به لمقاطعات معترف بها عالميًا مثلHansen H-15000 و Parker 6600 و ANV أسرع.
| حجم ISO | القطر الاسمي (مم) | ماكس ضغط العمل (بار/psi) | معدل التدفق @ ∆P 1 بار (L/دقيقة) | الانسكاب (مل) | خيارات الموضوع | نطاق درجة الحرارة (NBR / FKM) |
|---|---|---|---|---|---|---|
| 1/4 " | 6.3 | 315 /4565 | 6.3 | 0.35 | ز / نيوم | -20 درجة مئوية إلى +100 درجة مئوية / +200 درجة مئوية |
| 3/8 " | 10 | 315 /4565 | 10 | 1.5 | ز / نيوم | -20 درجة مئوية إلى +100 درجة مئوية / +200 درجة مئوية |
| 1/2 " | 12.5 | 250 /3625 | 12.5 | 2.6 | ز / نيوم | -20 درجة مئوية إلى +100 درجة مئوية / +200 درجة مئوية |
| 3/4 " | 20 | 250 /3625 | 20 | 8.5 | ز / نيوم | -20 درجة مئوية إلى +100 درجة مئوية / +200 درجة مئوية |
| 1 " | 25 | 200/2900 | 25 | 13 | ز / نيوم | -20 درجة مئوية إلى +100 درجة مئوية / +200 درجة مئوية |

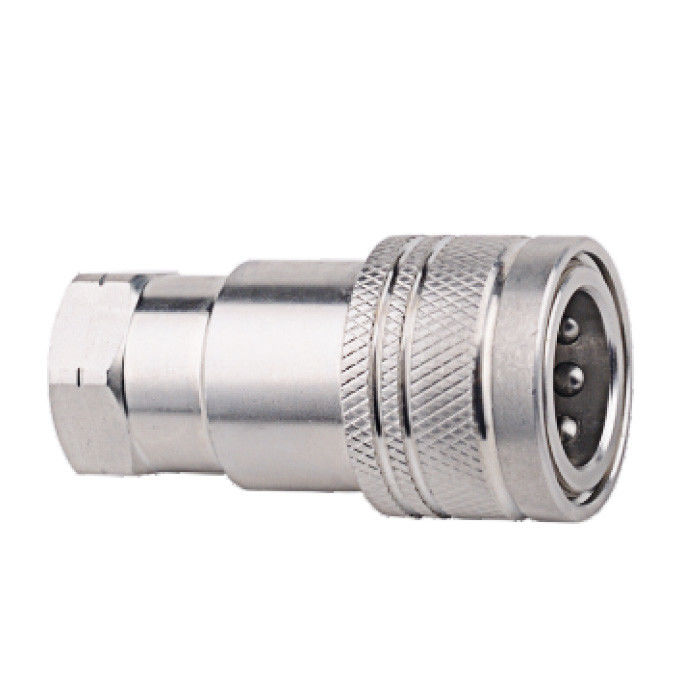

أنثى (مقبس)
| حجم الجسم | Partno. | ls | φ د | HS | أ | ر |
| 1/4 " | CB-S2ل-10f | 50 | 26 | 19*6 | 13 | ز1/4 NPT1/4 |
| 3/8 " | CB-S3ل-10f | 60 | 31.5 | 22*6 | 14 | ز3/8 NPT3/8 |
| 1/2 " | CB-S4ل-10f | 68 | 39 | 27*6 | 16 | ز1/2 NPT1/2 |
| 3/4 " | CB-S6ل-10f | 80 | 48 | 34*6 | 18 | ز3/4 NPT3/4 |
| 1 " | CB-S8ل-10f | 99.5 | 53 | 41*6 | 21 | ز1 NPT1 |
| 1-1/4 " | CB-S10L-10f | 112 | 69 | 50*6 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | CB-S12L-10f | 127.5 | 84.5 | 60*6 | 25.5 | ز1-1/2 NPT1-1/2 |
| 2" | CB-S16L-10f | 158 | 99 | 75*6 | 26 | G2 NPT2 |

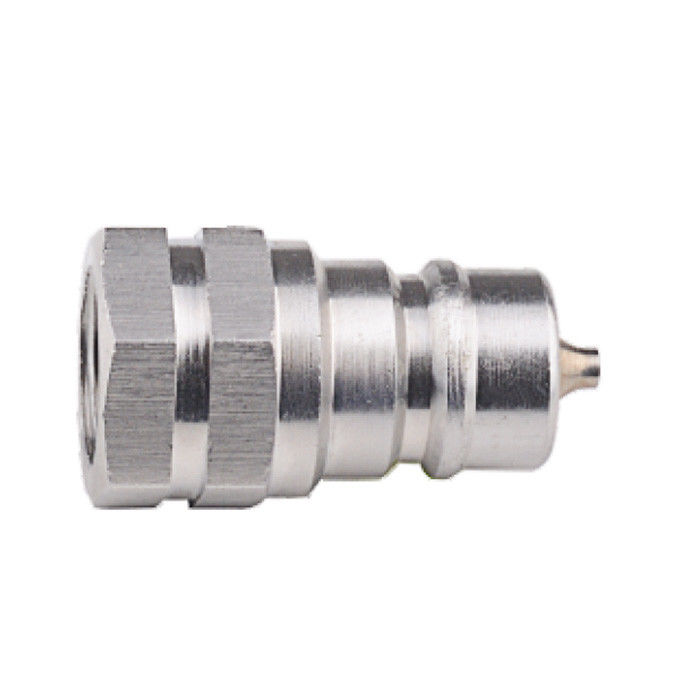

ذكر (قابس)
| حجم الجسم | Partno. | LP | ج | HP | أ | ر |
| 1/4 " | CB-ص2ل-10f | 35.5 | 15 | 19*6 | 13 | ز1/4 NPT1/4 |
| 3/8 " | CB-ص3ل-10f | 42 | 26.5 | 22*6 | 14 | ز3/8 NPT3/8 |
| 1/2 " | CB-ص4ل-10f | 46 | 26.5 | 27*6 | 16 | ز1/2 NPT1/2 |
| 3/4 " | CB-ص6ل-10f | 54 | 28 | 34*6 | 18 | ز3/4 NPT3/4 |
| 1 " | CB-ص8ل-10f | 65.5 | 35 | 41*6 | 21 | ز1 NPT1 |
| 1-1/4 " | CB-P10L-10f | 70 | 45 | 50*6 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | CB-P12L-10f | 78 | 51 | 60*6 | 25.5 | ز1-1/2 NPT1-1/2 |
| 2" | CB-P16L-10f | 98 | 61 | 75*6 | 26 | G2 NPT2 |
منحنيات انخفاض ضغط CB-SPL-10Fتعتمد على الظروف القياسية ISO 7241-A باستخدام 30 CST هيدروليكي عند 40 درجة مئوية.
لمنحنيات معدل التدفق بالحجم الكامل ، ورسومات CAD الأبعاد ، ومقارنات فقدان السوائل ،تفضل بزيارة صفحة التفاصيل الفنية CB-SPL-10F.
| نموذج كارتربرغ | باركر | أسرع | Aeroquip | هانسن |
|---|---|---|---|---|
| CB-SPL-10F | 6600 | ANV | FD56 / 5600 | H-15000 |
للحصول على تفصيل مفصل لهندسة الصمامات وتوافق العلامة التجارية ،استكشف دليل تبادل واستبدال CB-SPL-SPL-10F
