مكان المنشأ:
الصين
اسم العلامة التجارية:
carterberg
إصدار الشهادات:
IATF16949
رقم الموديل:
CB-SPM-10F-A
| الحجم (بوصات) | قطر اسمي (ملم) | ضغط أقصى (PSI) | التدفق الاسمي (GPM) | نطاق درجة الحرارة (°C) | خيارات الأسلاك |
|---|---|---|---|---|---|
| ربع بوصة | 6.3 | 2000 | 3 | -20 ~ +200 | G1/4، NPT1/4 |
| 3/8 " | 10 | 2000 | 6 | -20 ~ +200 | G3/8، NPT3/8 |
| نصف | 12.5 | 1500 | 12 | -20 ~ +200 | G1/2، NPT1/2 |
| 3/4 " | 20 | 1500 | 28 | -20 ~ +200 | G3/4، NPT3/4 |
| 1" | 25 | 1000 | 50 | -20 ~ +200 | G1, NPT1 |
| 1-1/4 " | 30 | 1000 | 88 | -20 ~ +200 | G1-1/4 |
| 1-1/2 " | 40 | 1000 | 220 | -20 ~ +200 | G1-1/2 |
| 2" | 50 | 1000 | 240 | -20 ~ +200 | G2 |

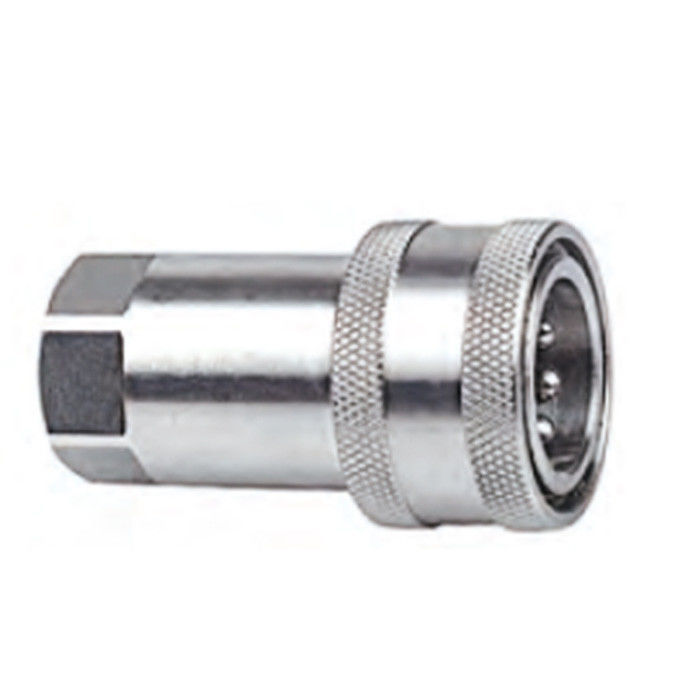

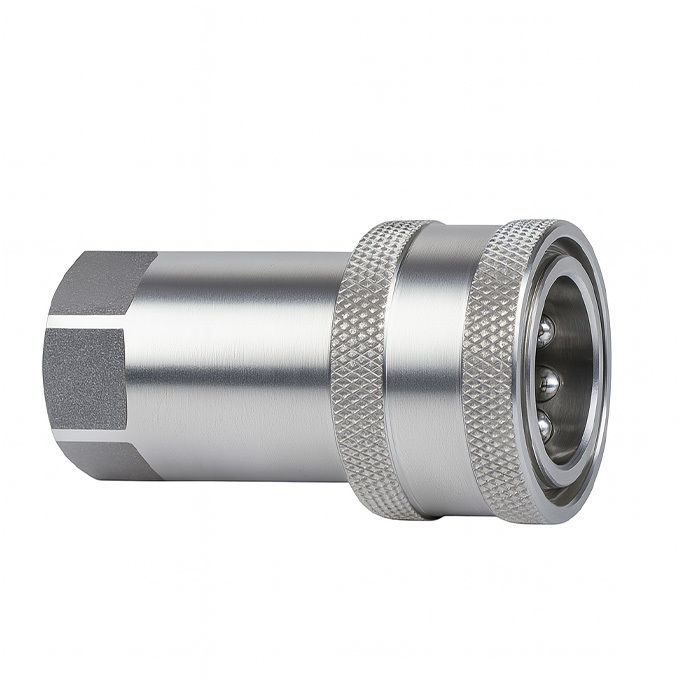

أنثى (سوكيت)
| حجم الجسم | شريك | LS | Φ د | HEX1 | أ | T |
| ربع بوصة | CB-S2م-10F-A | 50 | 26 | 19 | 13 | G1/4 NPT1/4 |
| 3/8 " | CB-S3م-10F-A | 56 | 31.5 | 22 | 14 | G3/8 الـ NPT3/8 |
| نصف | CB-S4م-10F-A | 66 | 38.5 | 27 | 16 | Gنصف NPT1/2 |
| 3/4 " | CB-S6م-10F-A | 80 | 48 | 34 | 18 | G3/4 NPT3/4 |
| 1" | CB-S8م-10F-A | 94 | 56 | 41 | 21 | G1 معاهدة النووي 1 |
| 1-1/4" | سي بي إس10 م-10F-A | 117 | 69.5 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | سي بي إس12M-10F-A | 133 | 84 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 2" | سي بي إس16M-10F-A | 165 | 99 | 75 | 26 | G2 NPT2 |

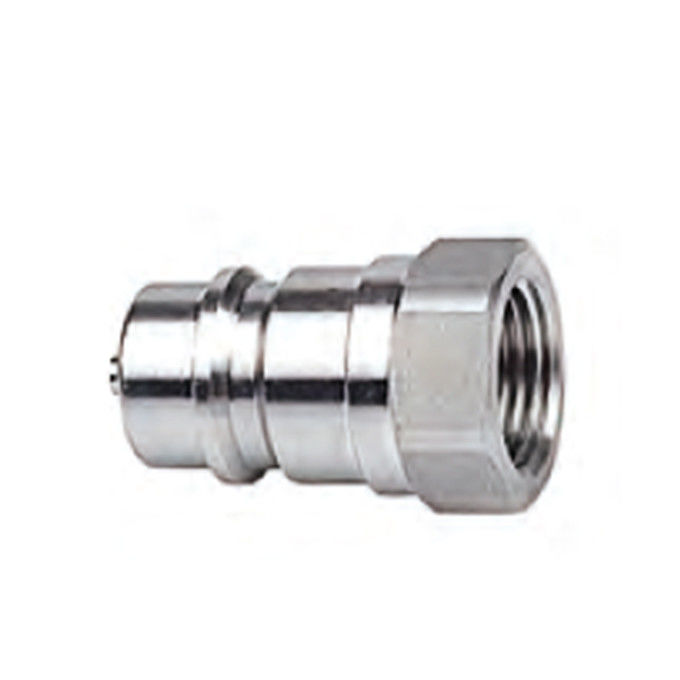

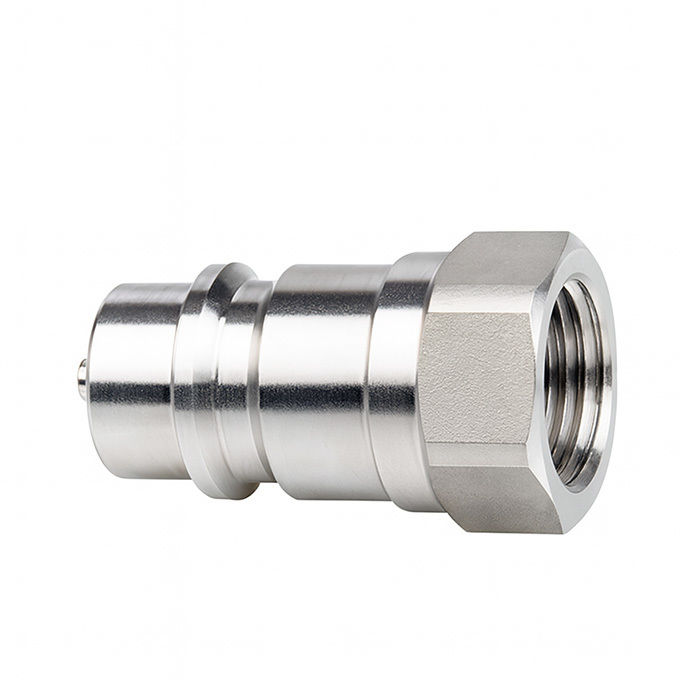

الذكر (المغلق)
| حجم الجسم | شريك | LP | د | ج | HP | أ | T |
| ربع بوصة | (سي بي)(ب)2م-10F-A | 35.5 | 11.8 | 15 | 19 | 13 | G1/4 NPT1/4 |
| 3/8 " | (سي بي)(ب)3م-10F-A | 36.5 | 17.3 | 21.4 | 22 | 14 | G3/8 الـ NPT3/8 |
| نصف | (سي بي)(ب)4م-10F-A | 43.5 | 20.5 | 27 | 27 | 16 | Gنصف NPT1/2 |
| 3/4 " | (سي بي)(ب)6م-10F-A | 57 | 29 | 28 | 35 | 18 | G3/4 NPT3/4 |
| 1" | (سي بي)(ب)8م-10F-A | 59.5 | 34.3 | 36 | 41 | 21 | G1 معاهدة النووي 1 |
| 1-1/4" | (سي بي)P10M-10F-A | 75 | 45 | 46 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | (سي بي)P12M-10F-A | 83.5 | 55 | 52 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 2" | (سي بي)P16M-10F-A | 105 | 65 | 64 | 75 | 26 | G2 NPT2 |
توفر سلسلة CB-SPM-10F-A معدلات تدفق موثوقة عند انخفاض ضغط ضئيل ، حتى في ظل الدورة المستمرة. يوضح الرسم البياني أعلاه تدفق مقابل انخفاض الضغط عند 30 cSt من الزيت ،على أساس معايير الاختبار ISO 7241-A.
الأحجام الكبيرة (1-1/4 ′′ إلى 2 ′′) تحافظ على كفاءة التدفق حتى عند مستويات GPM مرتفعة.
مستعدة لتحديث إلى حل هيدروليكي من الفولاذ المقاوم للصدأ الذي يدوم؟
اطلب اقتباسالآن أونتحدث مع مهندسيننالإيجاد التكوين الصحيح لنظامك.
