مكان المنشأ:
الصين
اسم العلامة التجارية:
carterberg
إصدار الشهادات:
IATF16949
رقم الموديل:
CB-SP-10M-3

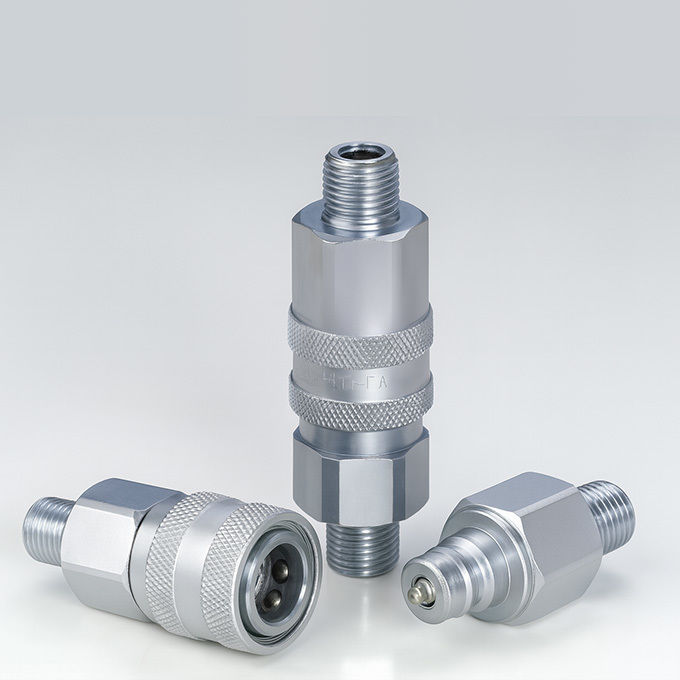

الـCB-SP-10M-3هو ربط هيدروليكي سريع عالي الأداء حسب المعيار ISO 7241-A مصمم للتطبيقات الصناعية ذات الغرض العام والمتطلبة.الفولاذ الكربوني، فإنه يوفر بديلاً موثوقًا واقتصاديًا لمختلف أنواع الفولاذ المقاوم للصدأ خاصة عندما لا تكون المقاومة الشديدة للتآكل مصدر قلق أساسي.
سواء كنت تعمل مع معدات ثقيلة، أو تدير الهيدروليكيات في البناء، أو تجهيز الآلات المتنقلة، هذا الارتباط يوفر القوة والبساطة والتوافق.
• التوافق مع معيار ISO 7241-Aمتبادل تماما مع باركر 6600، أسرع ANV، Aeroquip 5600، وهانسن HA 15000 سلسلة
•بناء الفولاذ الكربوني المتصلب- متانة ميكانيكية عالية مع مكونات مُصلبة السطح لمقاومة الارتداء
•نظام صمام الدمىيقلل من تسرب السائل ويحافظ على سلامة الخط أثناء فصل
•الاحتفاظ بالقفل الكروياتصال آمن حتى تحت الاهتزاز
•تصميم الدفع للاتصاليسهل التثبيت والصيانة بسرعة
•مقياس لحد 5000 PSIمناسبة لأنظمة هيدروليكية عالية الضغط
•الختم القياسي: NBRمثالي للزيوت المعدنية والسوائل الهيدروليكية العامة ، تعمل من -20 درجة مئوية إلى +120 درجة مئوية
| الحجم (في) | الضغط الاسمي (PSI) | التدفق الاسمي (GPM) | نطاق الحرارة | مادة الختم |
|---|---|---|---|---|
| 1/4 | 5000 | 3 | -20°C إلى +120°C | الـ NBR |
| 3/8 | 4000 | 6 | -20°C إلى +120°C | الـ NBR |
| نصف | 4000 | 12 | -20°C إلى +120°C | الـ NBR |
| 3/4 | 3000 | 28 | -20°C إلى +120°C | الـ NBR |

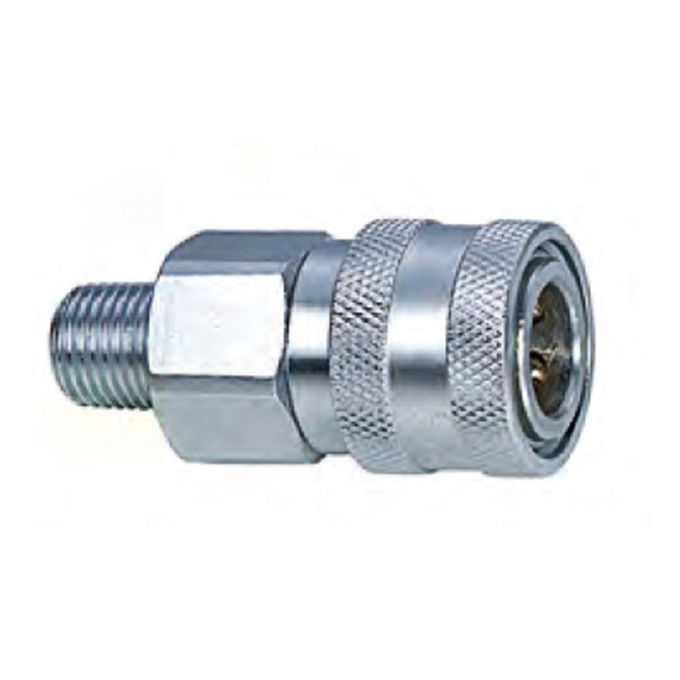

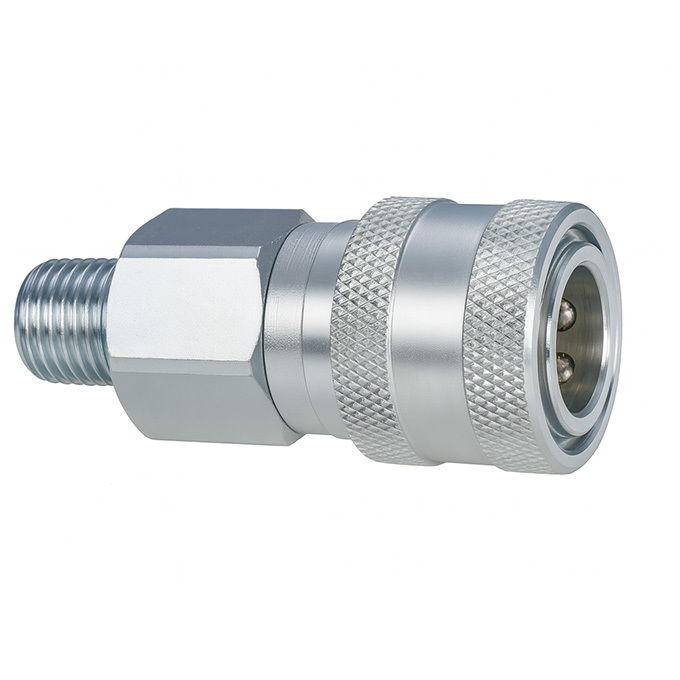

أنثى (سوكيت)
| حجم الجسم | شريك | LS | Φ د | HEX1 | أ | T |
| ربع بوصة | CB-S2S-10F-3 | 53.5 | 26 | 22 | 13 | ZG1/4 NPT1/4 |
| 3/8 " | CB-S3S-10F-3 | 57.5 | 31.5 | 27 | 13 | ZG3/8 الـ NPT3/8 |
| نصف | CB-S4S-10F-3 | 66.5 | 38.5 | 27 | 16 | ZGنصف NPT1/2 |
| 3/4 " | CB-S6S-10F-3 | 81.5 | 48 | 36 | 18 | ZG3/4 NPT3/4 |
| 1" | CB-S8S-10F-3 | 96 | 56 | 41 | 21 | ZG1 معاهدة النووي 1 |

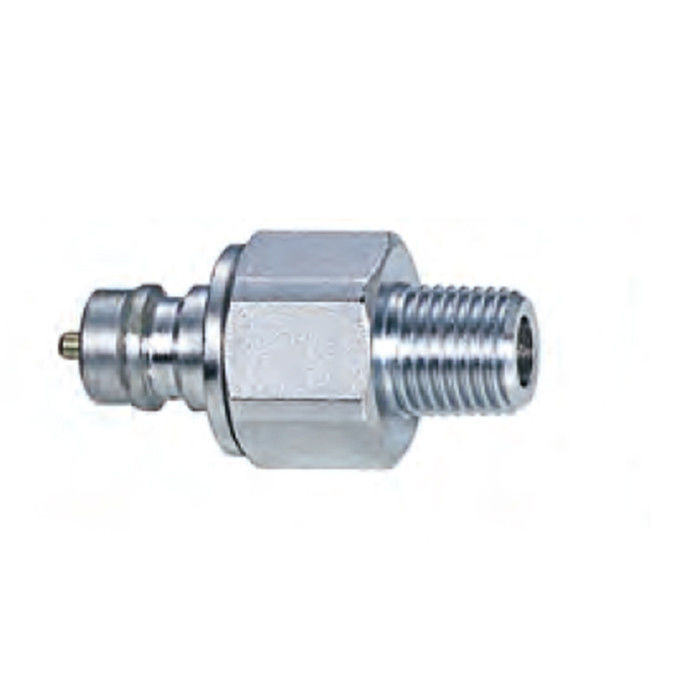

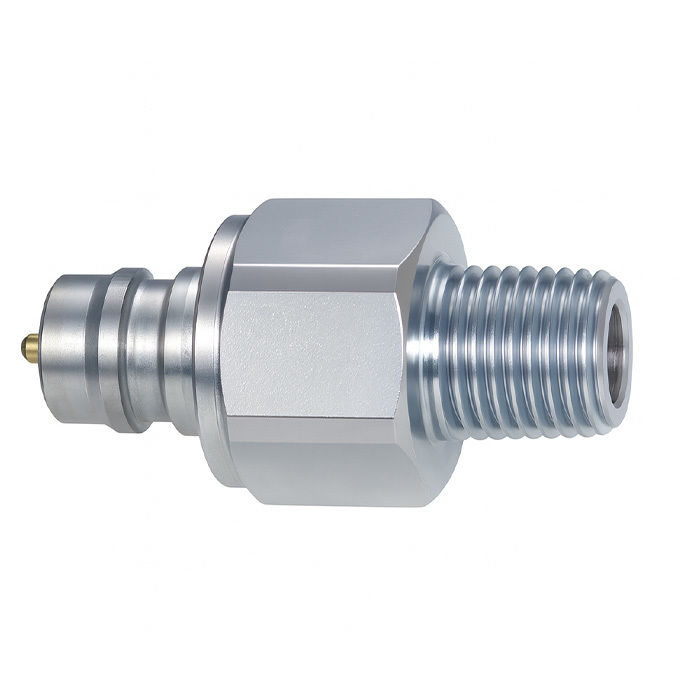

الذكر (المغلق)
| حجم الجسم | شريك | LP | د | ج | HEX2 | أ | T |
| ربع بوصة | (سي بي)(ب)2S-10F-3 | 46 | 11.8 | 15.2 | 22 | 13 | ZG1/4 NPT1/4 |
| 3/8 " | (سي بي)(ب)3S-10F-3 | 53 | 17.3 | 21.4 | 27 | 13 | ZG3/8 الـ NPT3/8 |
| نصف | (سي بي)(ب)4S-10F-3 | 62.5 | 20.5 | 27 | 27 | 16 | ZGنصف NPT1/2 |
| 3/4 " | (سي بي)(ب)6S-10F-3 | 66.5 | 29 | 28 | 36 | 18 | ZG3/4 NPT3/4 |
| 1" | (سي بي)(ب)8S-10F-3 | 79 | 34.3 | 36 | 41 | 21 | ZG1 معاهدة النووي 1 |
لماذا اخترت سي بي اس بي 10 ام 3؟
إذا كنت تبحث عن مقبل سريع هيدروليكي لبيئات صعبة غير معطلة فان فولاذ الكربون يقدم مزايا واضحة من حيث القوة والكلفة
| السمة | CB-SP-10M-3 (فولاذ الكربون) | CB-SPM-10F-A / CB-SPL-10F (316 SS) |
|---|---|---|
| المواد | فولاذ الكربون المقاوم | 316 الفولاذ المقاوم للصدأ |
| مقاومة التآكل | معتدلة (ليس للمواد البحرية والكيميائية) | ممتاز (بحرية، كيميائية، CIP) |
| درجة الحرارة | حتى 120 درجة مئوية | حتى 200 درجة مئوية (ختم فيتون) |
| تصنيف الضغط | حتى 5000 PSI | حتى 4565 PSI |
| مادة الختم | NBR (المعيار) | فيتون® (المعيار) |
| كفاءة التكلفة | عالية | تكلفة أعلى |
| استخدام مثالي | الهيدروليك العام، البناء، الزراعة | النظم الكيميائية البحرية، الصف الغذائي |
