مكان المنشأ:
الصين
اسم العلامة التجارية:
carterberg
إصدار الشهادات:
IATF16949
رقم الموديل:
CB-ISOA

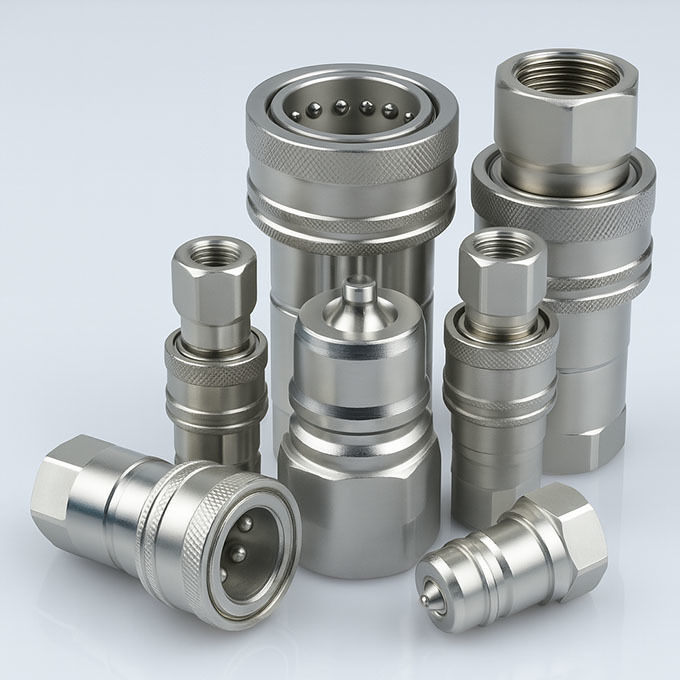

مصممة للاستقرار في الأنظمة الهيدروليكية المتطلبةالمرفق السريع CB-ISOA هو ربط من الفولاذ الكربوني من نوع ISO 7241-A مع تصميم صمام محسن لمقاومة متفوقة لنبضات الضغط والحمولات الصدمية.
إنه بديل عالي الأداء لمصالح ISO-A القياسية في المعدات الثقيلة حيث تكون الموثوقية الهيدروليكية وتحمل الصدمات أمرًا ضروريًا.
• تصميم صمام الدمى المحسن
يقلل من خسارة الأداء من زيادات الضغط ويوفر تدفق مستقر تحت الأحمال الهيدروليكية المتقلبة.
•هيكل صمام إيقاف مزدوج
يضمن الحد الأدنى من تسرب السوائل أثناء قطع الاتصال مع الحفاظ على دوائر نظيفة وآمنة.
•آلية قفل الكرة الدقيقة
موثوقة تحت الاهتزاز، وقفل النصف الذكور والإناث بأمان حتى في الأنظمة المتنقلة أو عالية التأثير.
•جسد من الفولاذ الكربوني مع طلاء الكروم
يزيد من صلابة السطح ومقاومة الخدش دون التأثير بشكل كبير على التكلفة.
•الختم القياسي: NBR
مناسبة للأنظمة القائمة على النفط حتى 120 درجة مئوية ؛ أغلفة فيتون الاختيارية المتاحة لمقاومة درجة الحرارة الممتدة.
•التبادل الكامل لـ ISO 7241-A
متوافق مع باركر 6600، أسرع ANV، Aeroquip 5600، وهانسن HA 15000 سلسلة.
| المعلم | القيمة |
|---|---|
| أحجام الجسم | 1/4" 3/8" 1/2" 3/4" 1" |
| ضغط العمل القصوى | 5000 إلى 3000 PSI (تختلف حسب الحجم) |
| معدل التدفق | 3 إلى 50 جي بي أم |
| نطاق الحرارة | -20°C إلى +120°C |
| مواد الأختام | NBR (المعيار) ، Viton (اختياري) |
| نوع الصمام | الدمى مع تحسين امتصاص النبضات |
| المواد | الفولاذ الكربوني المصفوف بالكروم |

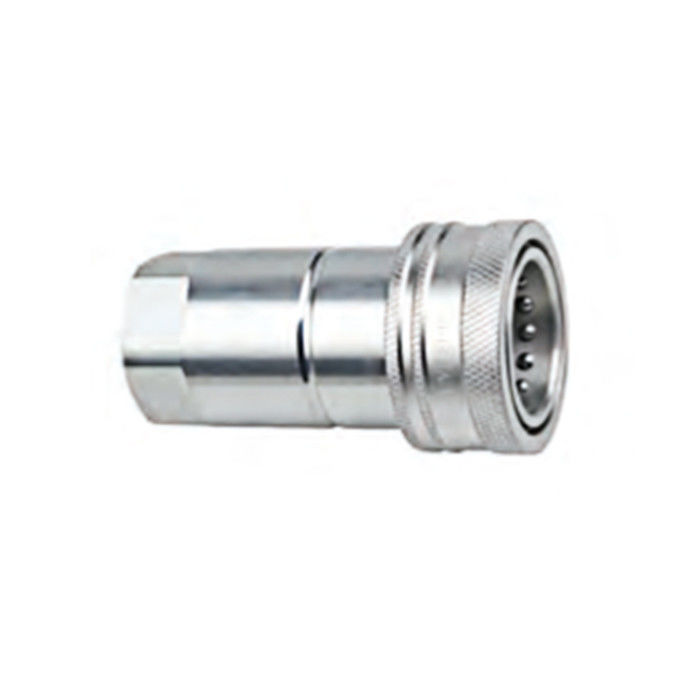

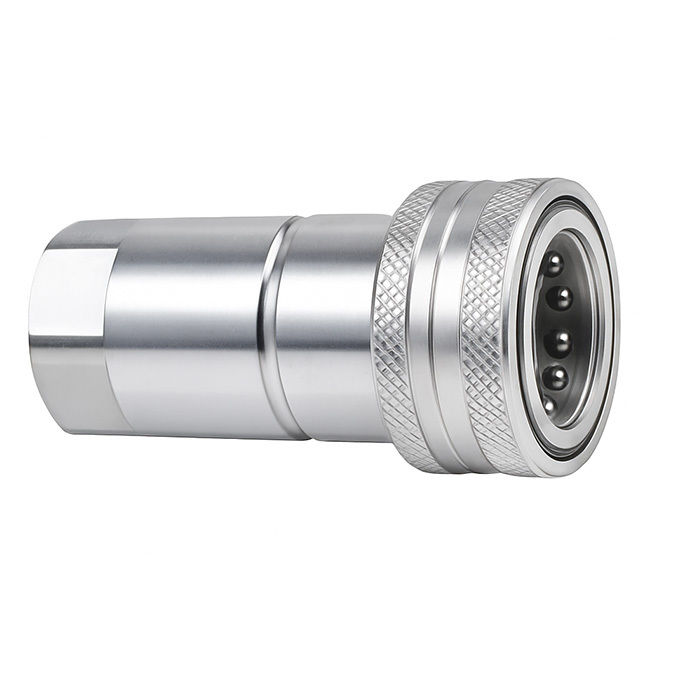

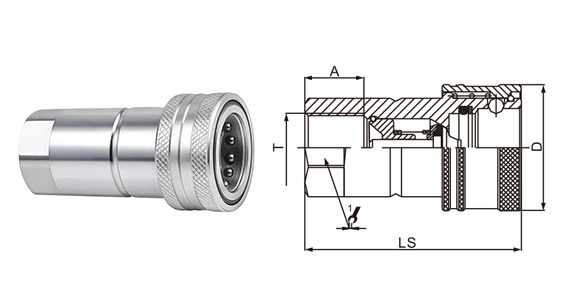

أنثى (سوكيت)
| حجم الجسم | شريك | LS | Φ د | HS | أ | T |
| ربع بوصة | الـ CB-S2SF-ISOA | 50 | 26 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8 " | CB-S3SF-ISOA | 60 | 31.5 | S22*6 | 16 | G3/8 NPT3/8 |
| نصف | الـ CB-S4SF-ISOA | 68 | 39 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4 " | CB-S6SF-ISOA | 80 | 48 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | CB-S8SF-ISOA | 99.5 | 53 | S41*6 | 20.5 | G1 NPT1 |

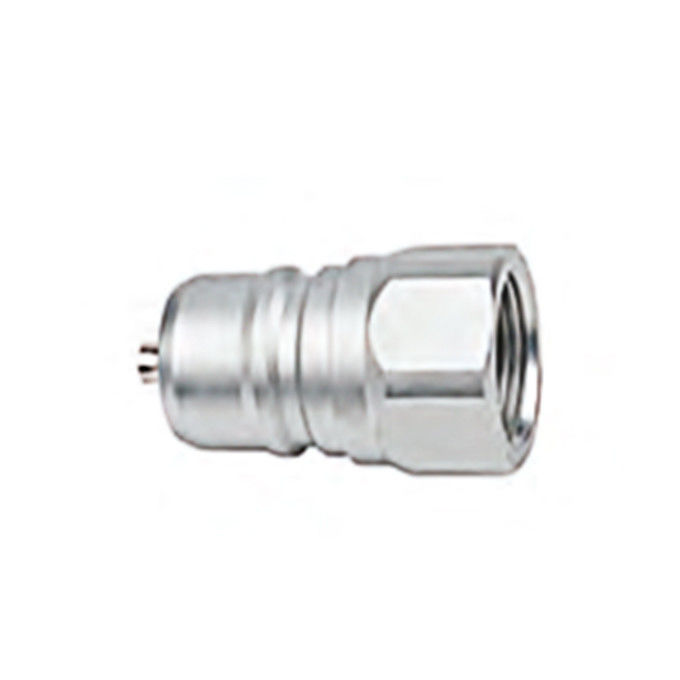

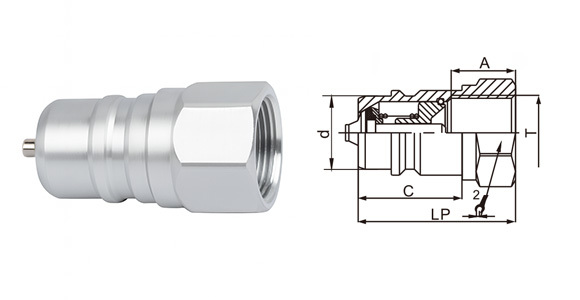

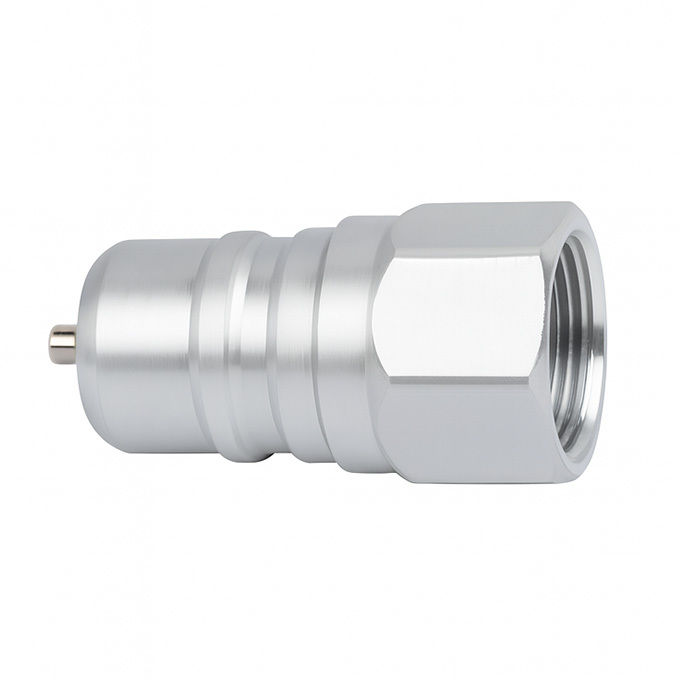

الذكر (المغلق)
| حجم الجسم | شريك | LP | د | ج | HP | أ | T |
| ربع بوصة | CB-P2SF-ISOA | 38.5 | 11.8 | 15 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8 " | CB-P3SF-ISOA | 39 | 17.3 | 19 | S22*6 | 16 | G3/8 NPT3/8 |
| نصف | CB-P4SF-ISOA | 44 | 20.5 | 29 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4 " | CB-P6SF-ISOA | 55 | 29 | 29 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | CB-P8SF-ISOA | 66 | 34.3 | 35 | S41*6 | 20.5 | G1 NPT1 |
استخدم الرسم البياني من الصورة المرجعية مع إخلاء المسؤولية: سائل الاختبار: الزيت-200 SUS. المنحنى المعروض ممثل لسلسلة LSQ-ISOA.
لماذا تختار سي بي-إيزو على التركيبات القياسية من الفولاذ الكربوني مثل سي بي-إس بي-إس بي-10إم-3؟
| الجانب المقارن | CB-ISOA | CB-SP-10M-3 |
|---|---|---|
| تصميم الصمام | الدمية المحسنة (مقاومة للصدمات) | الدمى القياسية |
| طلاء السطح | مزين بالكروم | مغلفة بالزنك |
| استقرار التدفق | أعلى تحت النبض | معتدلة |
| نقطة السعر | أعلى قليلاً | أكثر فعالية من حيث التكلفة |
| الأفضل | أنظمة عالية الكفاءة والمتأثرة بالصدمات | الاستخدام الهيدروليكي العام |
اطلب اقتراح أو ورقة بيانات تقنية
هل تحتاج إلى مساعدة في اختيار الارتباط المناسب لـ ISO-A لتطبيقك؟اتصل بفريقناللحصول على مواصفات المنتج التفصيلية، مخططات التدفق، أو ملفات CAD.
