مكان المنشأ:
الصين
اسم العلامة التجارية:
Carterberg
إصدار الشهادات:
IATF16949
رقم الموديل:
CB-SPB-1F-KZD
| الحجم (البوصة) | الضغط الاسمي (psi) | معدل التدفق (GPM) |
| 1/8 " | 1000 | 1 |
| ربع بوصة | 1000 | 3 |
| 3/8 " | 1000 | 6 |
| نصف | 1000 | 12 |
| 3/4 " | 1000 | 28 |
| 1" | 1000 | 50 |
| 1ربع بوصة | 800 | 75 |
| 1نصف | 800 | 100 |
| 2" | 800 | 150 |
تتضمن مجموعة الارتباط السريع CB-SPB-1F-KZD كل من مكونات القابس والمقبس ، المصممة لمعايير الأبعاد ISO 7241-B. فيما يلي الصور ومراجع الأبعاد لكل جزء.

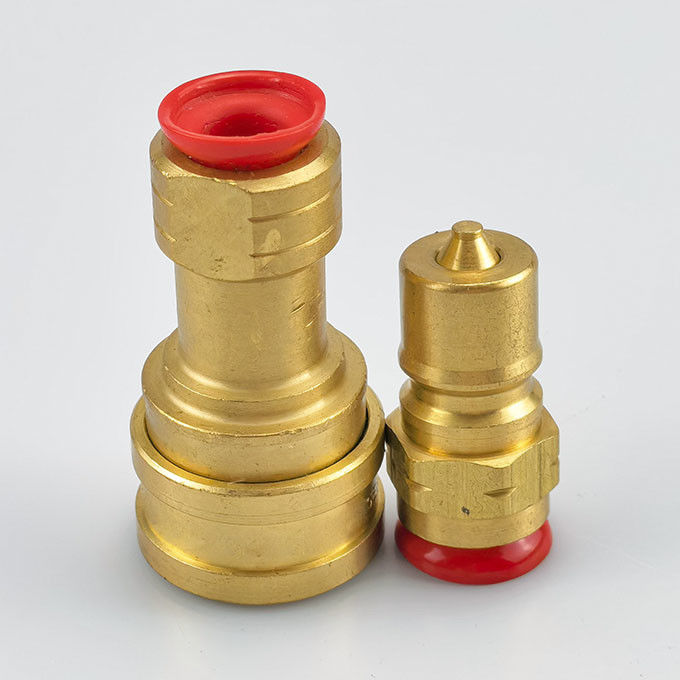

• مجموعة كاملة

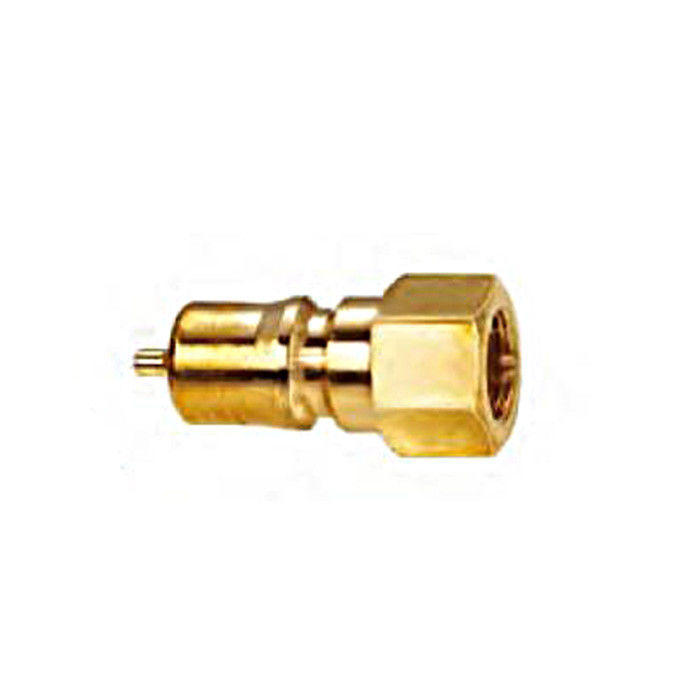

• مكون العدادات CB-SPB-1M-KZD
| شريك | LP | د | ج | HEX2 | أ | T |
| CB-P1B-KZD | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| CB-P2B-KZD | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| CB-P3B-KZD | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| CB-P4B-KZD | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| CB-P6B-KZD | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| CB-P8B-KZD | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| CB-P10B-KZD | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| CB-P12B-KZD | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| CB-P16B-KZD | 80 | 70 | 52 | 77 | 30 | ZG2 |

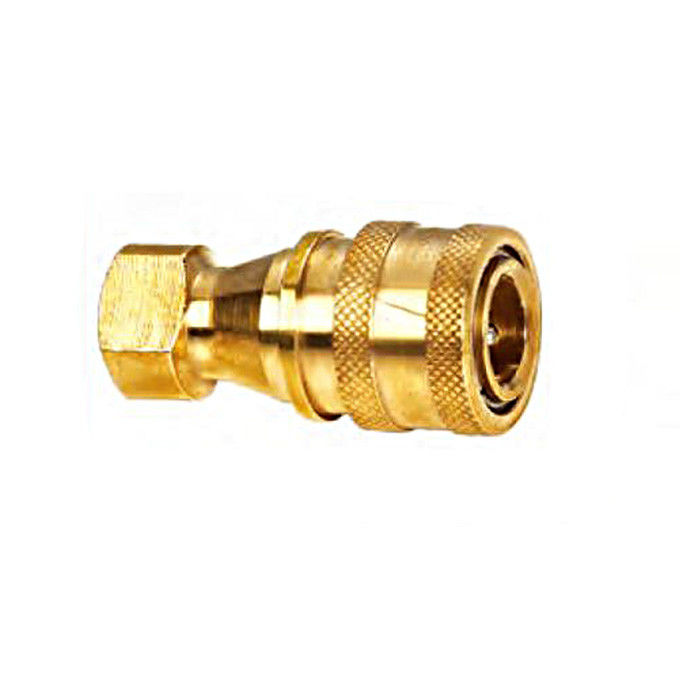

• مكون المقبس CB-SPB-1F-KZD
| شريك | LS | Φ د | HEX1 | أ | T |
| CB-S1B-KZD | 48 | 24 | 14 | 8 | G1/8 |
| CB-S2B-KZD | 58 | 27 | 19 | 12.5 | ZG1/4 |
| CB-S3B-KZD | 65 | 35 | 22 | 13 | ZG3/8 |
| CB-S4B-KZD | 72.5 | 45 | 29 | 14 | ZG1/2 |
| CB-S6B-KZD | 88 | 54 | 36 | 17 | ZG3/4 |
| CB-S8B-KZD | 102 | 64.5 | 41 | 23 | ZG1 |
| CB-S10B-KZD | 115 | 69 | 54 | 27 | ZG1-1/4 |
| CB-S12B-KZD | 124 | 79 | 60 | 27 | ZG1-1/2 |
| CB-S16B-KZD | 132 | 102 | 77 | 30 | ZG2 |
| السمة | القيمة |
| تتوافق مع معيار ISO 7241-B | التبادل العالمي |
| صمام الاغلاق الذاتي | الوقاية من التسرب أثناء التوصيل/الفصل |
| خيارات الحجم الكبير | متوفرة من 1/8 "إلى 2" |
| بناء مواد النحاس | قابلة للتكيف مع متطلبات النظام |
| معدل الضغط المتوسط | موثوق بها حتى 1000 psi |
سواء كنت تستبدل وحدة موجودة أو مصدر لجميع OEM، فريقنا يمكن أن تساعد في تحديد نوع الخيط الصحيح، وتكوين الختم، وحجم منفذ.
