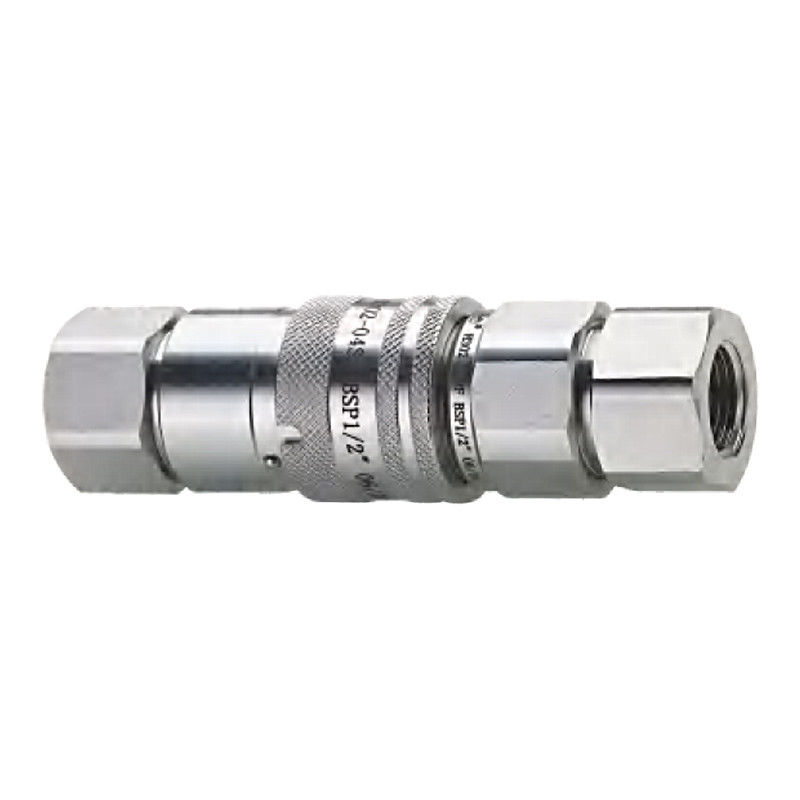

قارنة سريعة هيدروليكية ذات وجه مسطح CB-SP-6FN
مصممة للمهام الصعبة
تم تصميم CB-SP-6FN، وهو موصل سريع هيدروليكي ذو وجه مسطح متوافق مع ISO 16028، للاستخدام في البيئات الصعبة—مثل البناء وصيانة السكك الحديدية والتعدين.وهي مصممة لتقليل فقدان السوائل ومقاومة التلوث وتحمل دورات التوصيل المتكررة.
إذا كان نظامك الهيدروليكي يحتاج إلى أداء فاصل نظيف، فإن CB-SP-6FN يوفر حلاً موثوقًا وآمنًا مع أنواع الخيوط الاختيارية ومواد الختم وهيكل يساعد على منع الفصل العرضي.
ما الذي يجعله مختلفًا
• تصميم صمام ذو وجه مسطح
لا انسكاب، لا فوضى.يبقى الصمام مغلقًا عند فصله ولا يفتح إلا أثناء التوصيل الكامل—مما يقلل من فقدان الزيت ودخول الهواء.
• قفل الأكمام الدوارة
بعد التوصيل، قم بتدوير الأكمام لإشراك القفل.يساعد هذا على منع عمليات الفصل غير المقصودة بسبب الاهتزاز أو السحب، ويحمي الجزء الداخلي من الصمام من الأوساخ.
• مكونات مقواة بالحث
مقاعد الصمامات وأجزاء القفل معالجة حراريًا من أجل المتانة.حتى مع التشغيل عالي التردد، يكون التآكل ضئيلاً.
• هيكل من الفولاذ الكربوني المطلي بالزنك
مصمم لتحمل التآكل والتمزق في العالم الحقيقي.يتوفر علاج سطحي QPQ اختياري أو فولاذ مقاوم للصدأ للبيئات المسببة للتآكل.
• تصميم قابل للتبديل
متوافق تمامًا مع موصلات ISO 16028 الأخرى—أحجام قياسية من 1/4″ إلى 2″ متوفرة.
• الوجه المسطح مقابل الصمام: لماذا يهم
بالمقارنة مع موصلات نمط الصمام التقليدية، تقلل تصميمات الوجه المسطح مثل CB-SP-6FN بشكل كبير من فقدان السوائل وتضمين الهواء.هذا مهم بشكل خاص في التطبيقات النظيفة الحرجة مثل أدوات الخدمة المتنقلة أو النقل الكيميائي أو معدات الصيانة الميدانية.

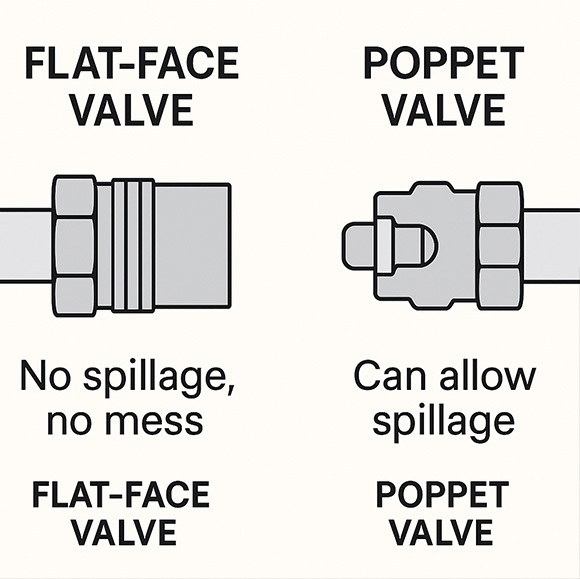

يوضح الرسم التوضيحي أدناه الفرق الهيكلي—ولماذا تعتبر صمامات الوجه المسطح هي الخيار المفضل في الأنظمة الهيدروليكية عالية المستوى.
تزيل صمامات الوجه المسطح (يسارًا) انسكاب السوائل أثناء الفصل، على عكس صمامات نمط الصمام التقليدية (يمينًا) التي قد تسمح بالتسرب.
المواصفات الفنية
المواصفات الفنية
| الحجم (بالبوصة) |
القطر الاسمي (مم) |
الضغط المقدر (رطل لكل بوصة مربعة) |
معدل التدفق (جالون في الدقيقة) |
| 1/4″ |
6.3 |
5000 |
3 |
| 3/8″ |
8.6 |
4000 |
6 |
| 1/2″ |
11 |
4000 |
12 |
| 3/4″ |
15 |
3000 |
28 |
| 1″ |
18.5 |
3000 |
50 |
| 1 1/4″ |
25 |
3000 |
88 |
| 1 1/2″ |
25 |
2000 |
220 |
| 2″ |
39.2 |
2000 |
224 |
نطاق درجة الحرارة (NBR): –20 °C إلى +80 °C
الاتصال: ادفع للاتصال بقفل الأكمام
الوسائط: الزيوت المعدنية (الزيوت الأخرى ممكنة مع الأختام الصحيحة)
نظرة عامة على الأبعاد

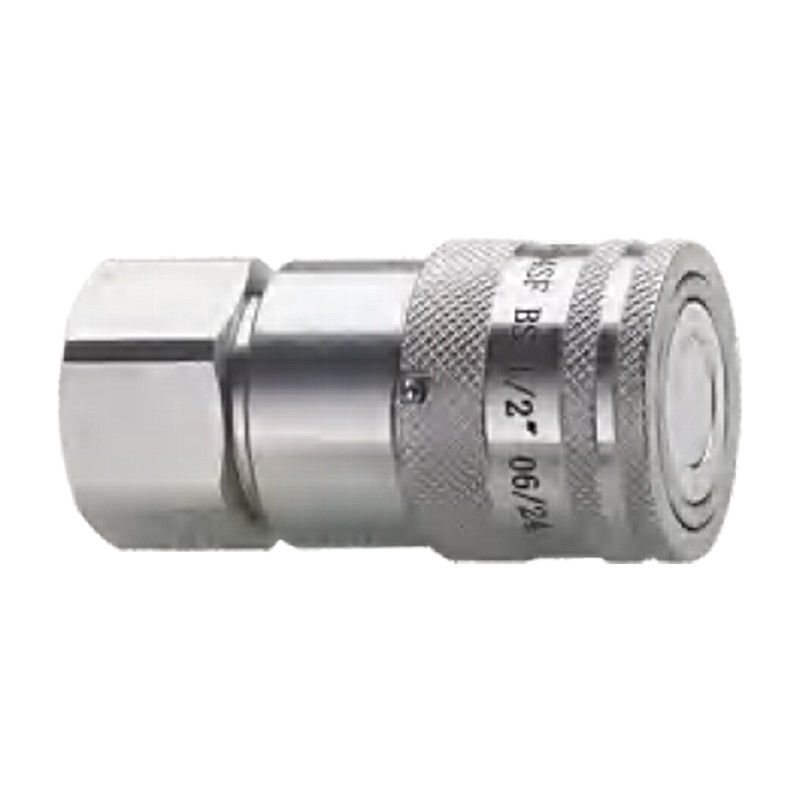

أنثى (مقابس)
| رقم الجزء |
الخيط |
LS |
φD |
HS |
أ |
| CB-S2S-6FN |
G1/4 NPT1/4 |
60 |
28 |
S22六角 |
14 |
| CB-S3S-6FN |
G3/8 NPT3/8 |
72 |
32 |
S24六角 |
14 |
| CB-S3S-6FN-A |
G1/2 NPT1/2 |
76 |
32 |
S27六角 |
16 |
| CB-S4S-6FN |
G1/2 NPT1/2 |
77 |
38 |
S32六角 |
16 |
| CB-S4S-6FN-A |
G3/4 NPT3/4 |
79 |
38 |
S36六角 |
22 |
| CB-S6S-6FN |
G3/4 NPT3/4 |
79 |
42 |
S36六角 |
22 |
| CB-S8S-6FN |
G1 NPT1 |
97 |
48 |
S41六角 |
23.5 |

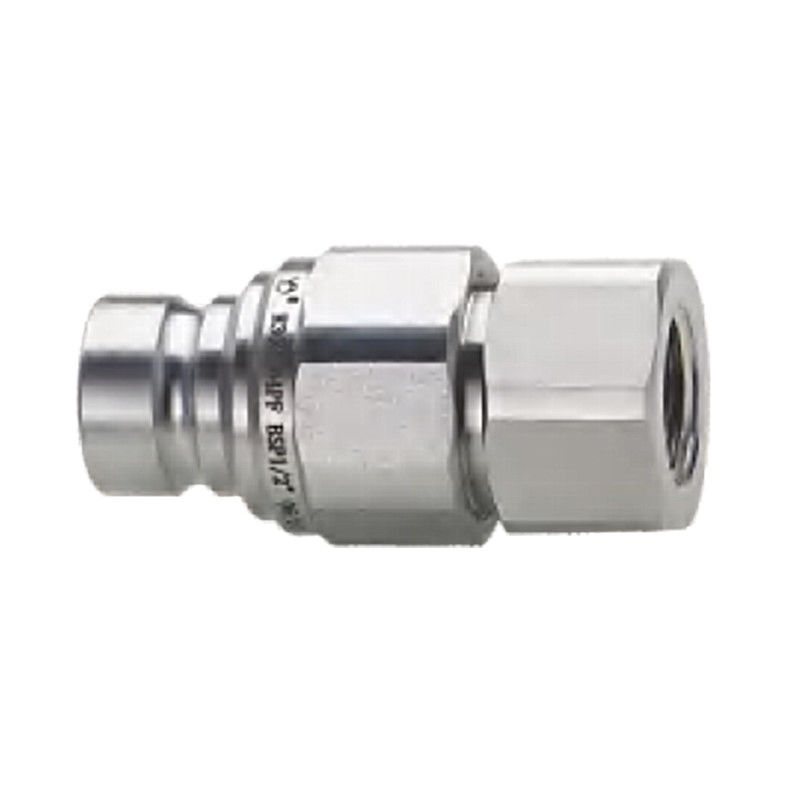

ذكر (قابس)
| رقم الجزء |
الخيط |
LP |
φج |
HP |
أ |
| CB-P2S-6FN |
G1/4 NPT1/4 |
48 |
16 |
S22六角 |
14 |
| CB-P3S-6FN |
G3/8 NPT3/8 |
56 |
19.7 |
S24六角 |
14 |
| CB-P3S-6FN-A |
G1/2 NPT1/2 |
58 |
19.7 |
S27六角 |
16 |
| CB-P4S-6FN |
G1/2 NPT1/2 |
73 |
24.5 |
S32六角 |
16 |
| CB-P4S-6FN-A |
G3/4 NPT3/4 |
55 |
24.5 |
S36六角 |
20 |
| CB-P6S-6FN |
G3/4 NPT3/4 |
74 |
27 |
S36六角 |
22 |
| CB-P8S-6FN |
G1 NPT1 |
86 |
30 |
S41六角 |
23.5 |
التطبيقات
• ملحقات الحفارات (القواطع، المقصات)
قم بتبديل الأدوات دون تقطير الزيت في جميع أنحاء موقع العمل الخاص بك.
• أدوات صيانة السكك الحديدية
يمكن توصيل المفاتيح والمصاعد الموجودة على جانب المسار بشكل نظيف—حتى في الساحات المليئة بالحصى.
• معدات التعدين تحت الأرض
مصممة لمقاومة الغبار وتقليل فقدان الزيت عند تغيير الأدوات بشكل متكرر.
• الأدوات الهيدروليكية المتنقلة
تستفيد الرافعات والأدوات ذات عزم الدوران ذات الضغط العالي من سهولة التوصيل/الفصل دون فوضى.
• خطوط النقل الصناعية
مفيدة في المصانع الكيماوية أو أنظمة معالجة السوائل التي تتطلب التنظيف أو التغيير المتكرر.
الخيارات المتاحة
| الخيار |
الوصف |
| مادة الختم |
معيار NBR، Viton للحرارة العالية/الزيت، EPDM لسوائل الماء/الجليكول |
| أنواع الخيوط |
G (BSPP)، NPT، أو متري متاح |
| أغطية الغبار |
أغطية PVC قياسية؛ ألوان أخرى اختيارية |
| ترقية المواد |
فولاذ مقاوم للصدأ 316L عند الطلب |
| المعالجة السطحية |
تشطيب QPQ المضاد للتآكل الاختياري |
الأسئلة الشائعة
س1: هل يمكنني توصيل أو فصل CB-SP-6FN تحت الضغط؟
ج: لا. تم تصميم هذا الموصل لأنظمة الضغط المتبقي الصفري.قم دائمًا بتخفيف الضغط قبل التشغيل.
س2: هل CB-SP-6FN قابلة للتبديل مع موصلات ISO 16028 الأخرى؟
ج: نعم.طالما أن الجزء المتوافق يتبع أيضًا مواصفات ISO 16028، فإن الاتصال سلس.
س3: هل تقدمون الفولاذ المقاوم للصدأ؟
ج: نعم.يتوفر إصدار كامل من الفولاذ المقاوم للصدأ 316L للاستخدام في البيئات القاسية أو المسببة للتآكل.
س4: هل يمكنني طلب خيوط خاصة أو مواد ختم؟
ج: بالتأكيد.نحن ندعم الطلبات المخصصة—تواصل معنا للحصول على المواصفات الخاصة بك.
