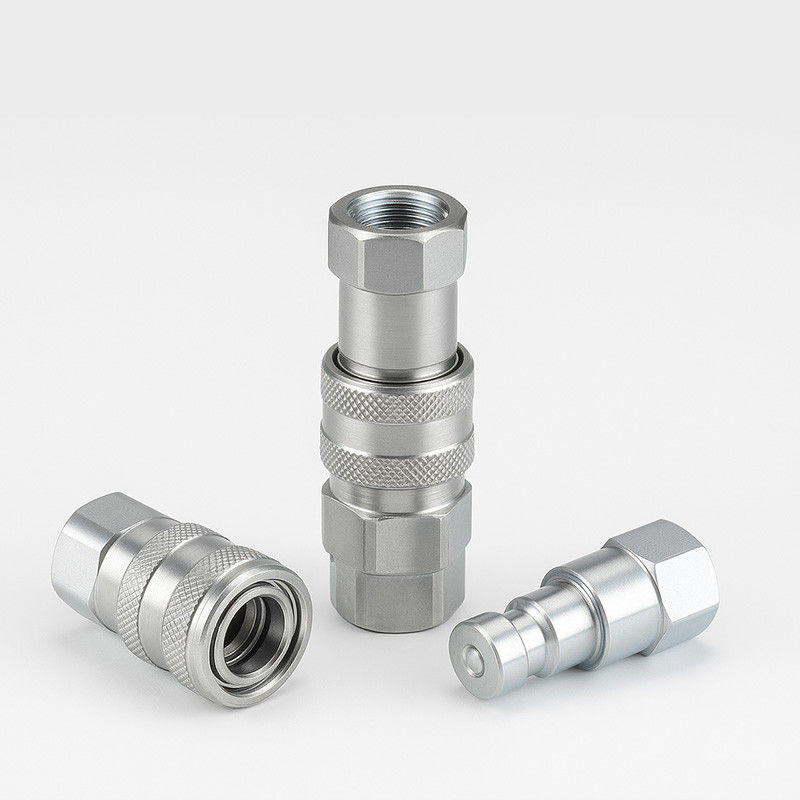

قارنة تشخيصية ذات وجه مسطح CB-SP-6FN-PD
قارنة ذات وجه مسطح مصممة للتشخيص الهيدروليكي
CB-SP-6FN-PD عبارة عن قارنة هيدروليكية سريعة ذات وجه مسطح ومدمجة مصممة خصيصًا لنقاط الاختبار ومنافذ قياس الضغط داخل الأنظمة الهيدروليكية.تعتمد هيكلًا جافًا يعتمد على معيار ISO 16028 وتتميز بإحكام موثوق به، حتى في ظل الضغط العالي ودورات التوصيل/الفصل المتكررة.
على عكس القارنات ذات الأغراض العامة، يهدف هذا النموذج إلى الاستخدام الدقيق، حيث تكون النظافة والتحكم والتدفق المضغوط ضرورية.
الميزات الرئيسية في لمحة
• بناء صمام مسطح
يقلل من فقدان السوائل أثناء الفصل - مثالي للتشخيص النظيف أو أخذ العينات.
• إغلاق الصمام التلقائي
عند الفصل، يغلق الصمام الداخلي تلقائيًا، مما يمنع التنقيط أو التدفق العكسي.
• فتح صمام موثوق به عند التوصيل
بمجرد التوصيل، يفتح الصمام بالكامل ضمن النطاق المقدر لضمان تدفق سائل ثابت وغير منقطع.
• أجزاء داخلية مقواة بالحث
يتم تقوية المكونات الرئيسية لتحقيق المتانة على المدى الطويل والتشغيل عالي التردد.
• مصنوعة بدقة من قضبان صلبة
يتم تصنيع كل من النصفين الذكر والأنثى من قضبان صلبة، وليس من الأجزاء المصبوبة - مما يؤدي إلى تفاوتات أكثر إحكامًا وأداء أكثر موثوقية.
• آلية قفل الكرة الآمنة
يتم تثبيت زوج القارنة بإحكام بواسطة نظام قفل كروي قوي يضمن السلامة والتكرار.
• قابلة للتبديل مع:
• سلسلة FASTER DF (إيطاليا)
• سلسلة PARKER PD (الولايات المتحدة الأمريكية)
• سلسلة AEROQUIP FD90 (الولايات المتحدة الأمريكية)
المواصفات الفنية
| المعلمة |
القيمة |
| الحجم الاسمي |
1/4 بوصة |
| الضغط المقدر |
6000 رطل لكل بوصة مربعة |
| التدفق المقدر |
0.53 جالون في الدقيقة |
| نطاق درجة حرارة التشغيل |
–20 °C إلى +120 °C |
| مادة الختم (قياسي) |
NBR (مطاط النتريل) |
| نوع الصمام |
وجه مسطح، فاصل جاف |
| الاتصال |
ادفع للتوصيل مع تشغيل الصمام التلقائي |
| الفصل |
تحرير غلاف السحب؛ يغلق الصمام تلقائيًا |
ملاحظة: تم تكوين هذا النموذج خصيصًا لمنافذ التشخيص، وليس لأنظمة النقل عالية التدفق.
حالات الاستخدام المثالية
• نقاط مراقبة الضغط الهيدروليكي
قم بتوصيل المقاييس أو المستشعرات أو أدوات التشخيص بسهولة دون إيقاف تشغيل النظام.
• معدات الخدمة والصيانة
يوفر اتصالاً نظيفًا لأخذ عينات السوائل أو مجموعات الاختبار المضمنة.
• نقاط تفتيش المعدات الهيدروليكية المتنقلة
يتيح الفحص الروتيني للحفارات أو اللوادر أو شاحنات المرافق.
• الأنظمة الصناعية ذات التشخيص المتكرر
يقلل التصميم النظيف من هدر السوائل ويبسط الامتثال لمعايير السلامة.
التكوينات الاختيارية
| الخيار |
الوصف |
| خيارات الختم البديلة |
Viton (FKM) أو EPDM متوفرة عند الطلب |
| أنواع الخيوط المخصصة |
BSPP أو NPT أو Metric حسب الحاجة |
| متغير المادة |
الفولاذ المقاوم للصدأ (طلب مخصص) |
| غطاء وغطاء الغبار |
متوفر للحماية عند عدم الاستخدام |
المرئيات والمرجع الأبعاد
| رقم الجزء |
الخيط |
D |
HS |
HP |
L |
LS |
LP |
| CB-S1S-13FN |
NPT1/8 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
| CB-S2S-13FN |
NPT1/4 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
الأسئلة الشائعة
س: هل يمكن استخدامه لتوصيلات الأدوات القياسية؟
ج: لا. تم تحسين هذا النموذج لنقاط الاختبار وخطوط التشخيص، وليس مصممًا لتطبيقات التدفق العالي.
س: هل يتطلب تخفيف الضغط قبل الفصل؟
ج: نعم. قم دائمًا بتنفيس النظام قبل الفصل لتجنب التلف أو الإصابة.
س: هل هو متوافق مع قارنات Parker PD الموجودة لدي؟
ج: نعم. CB-SP-6FN-FD قابلة للتبديل بالكامل مع سلسلة PD و DF و FD90 بنفس الحجم.
