قارنة مسطحة الوجه من الفولاذ المقاوم للصدأ CB-SP-6FN-DB
مصممة لأنظمة السوائل التي تتطلب أداءً عاليًا
CB-SP-6FN-DB عبارة عن قارنة هيدروليكية سريعة الوصل ذات وجه مسطح مصنوعة بالكامل من الفولاذ المقاوم للصدأ 316L، مصممة للأنظمة التي لا يمكن فيها المساومة على النظافة ومقاومة التآكل والاستقرار الحراري.
تم تحسين هذا النموذج للتعامل مع السوائل في المصانع الكيميائية، ومعالجة الأغذية والمشروبات، وأنظمة الأدوية، والبيئات الأخرى المسببة للتآكل أو الحساسة للنظافة.
أهم ميزات الأداء
• تصميم الدفع للاتصال
يسمح بالاتصال السريع والخالي من الأدوات في الإعدادات الضيقة أو الصعبة.
• معدلات تدفق عالية
مصممة لدعم النقل المستقر في دوائر الضغط المتوسط بما يصل إلى 40 لترًا في الدقيقة.
• مقاومة ممتازة لدرجة الحرارة
تتحمل درجات حرارة السوائل من –20 درجة مئوية إلى +200 درجة مئوية (–4 درجة فهرنهايت إلى +392 درجة فهرنهايت)، مما يجعلها مناسبة لتطبيقات التدفق البارد والمعالجة الحرارية.
• مقاومة التآكل والمواد الكيميائية
مصنوعة من الفولاذ المقاوم للصدأ 316L، والمعروف بمقاومته الفائقة للسوائل العدوانية والأحماض وأنظمة التنظيف في الموقع (CIP).
• تسرب منخفض + الحد الأدنى من دخول الهواء
يساعد تصميم الصمام ذو الوجه المسطح على منع التلوث أثناء الفصل.
• أداء التدفق العالي
يدعم التدفق المقنن حتى 110 GPM، مناسب لتطبيقات التعبئة السريعة والتطبيقات الهيدروليكية عالية الطلب.
• مرونة الإغلاق
مزودة بأختام Viton أو EPDM اعتمادًا على توافق السوائل. مواد أخرى (مثل Kalrez®) متوفرة عند الطلب.
نظرة عامة فنية
المعلمة |
المواصفات |
ضغط التشغيل |
140 بار / 2030 رطل لكل بوصة مربعة |
معدل التدفق |
ما يصل إلى 110 GPM |
الأحجام المتوفرة |
1/4”، 3/8”، 1/2”، 3/4”، 1” |
لتطبيقات السوائل عالية النقاء أو العدوانية، تتوفر خيارات ختم مخصصة مثل Kalrez® عند الطلب.
التطبيقات النموذجية
• وحدات المعالجة الكيميائية
نقل السوائل بشكل آمن في ظل التعرض للمذيبات أو الأحماض أو درجات الحرارة المرتفعة.
• مصانع الأدوية والتكنولوجيا الحيوية
يمنع الفصل النظيف تلوث المنتج؛ متوافق مع دورات التعقيم.
• تصنيع الأغذية والمشروبات
تضمن المواد غير التفاعلية عدم تغيير المذاق أو الرائحة أو اللون أثناء النقل.
• سوائل نقل الحرارة / أنظمة CIP
مثالية للأنظمة التي تتطلب استقرارًا في درجة الحرارة ومقاومة للمواد الكيميائية.
خيارات التكوين
الخيار |
الوصف |
نوع الختم |
Viton (قياسي)، EPDM، Kalrez® عند الطلب |
خيارات الخيوط |
BSPP، NPT، متري |
أغطية الغبار |
أغطية من الفولاذ المقاوم للصدأ أو PVC اختيارية |
متغيرات الجسم |
تتوفر أنماط الجسم المستقيمة أو ذات النهاية المرفقية (عند الطلب) |
نظرة عامة على الأبعاد
أنثى (مقابس)

حجم الجسم |
رقم القطعة |
الخيط |
أ |
ب |
سداسي |
1/4" |
CB-S2M-6FN-B |
1/4-18 |
1.98 |
1.02 |
0.88 |
1/4" |
CB-S2M-6FG-B |
1/4-19 |
1.98 |
1.02 |
0.88 |
1/2" |
CB-S4M-6FN-B |
1/2-14 |
2.52 |
1.59 |
1.38 |
1/2" |
CB-S4M-6FG-B |
1/2-14 |
2.52 |
1.59 |
1.38 |
3/4" |
CB-S6M-6FN-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
3/4" |
CB-S6M-6FG-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
1" |
CB-S8M-6FN-B |
1-11 |
3.52 |
2.25 |
1.81 |
1" |
CB-S8M-6FG-B |
1-11 |
3.52 |
2.25 |
1.81 |
ذكر (قابس)

حجم الجسم |
رقم القطعة |
الخيط |
ج |
د |
سداسي |
1/4" |
CB-P2M-6FN-B |
1/4-18 |
1.98 |
1.02 |
0.88 |
1/4" |
CB-P2M-6FG-B |
1/4-19 |
1.98 |
1.02 |
0.88 |
1/2" |
CB-P4M-6FN-B |
1/2-14 |
2.52 |
1.59 |
1.38 |
1/2" |
CB-P4M-6FG-B |
1/2-14 |
2.52 |
1.59 |
1.38 |
3/4" |
CB-P6M-6FN-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
3/4" |
CB-P6M-6FG-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
1" |
CB-P8M-6FN-B |
1-11 |
3.52 |
2.25 |
1.81 |
1" |
CB-P8M-6FG-B |
1-11 |
3.52 |
2.25 |
1.81 |

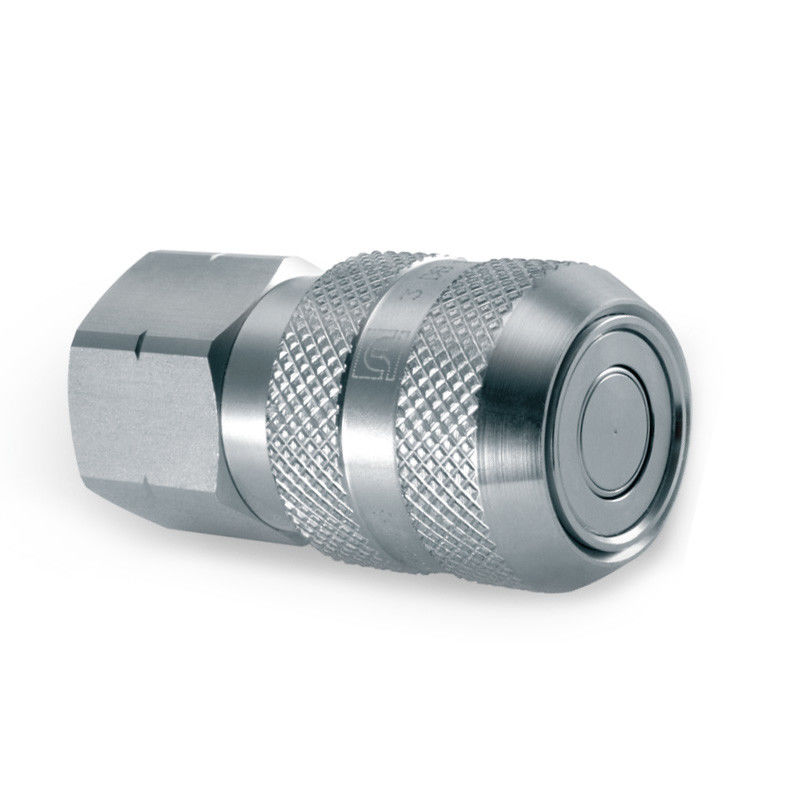

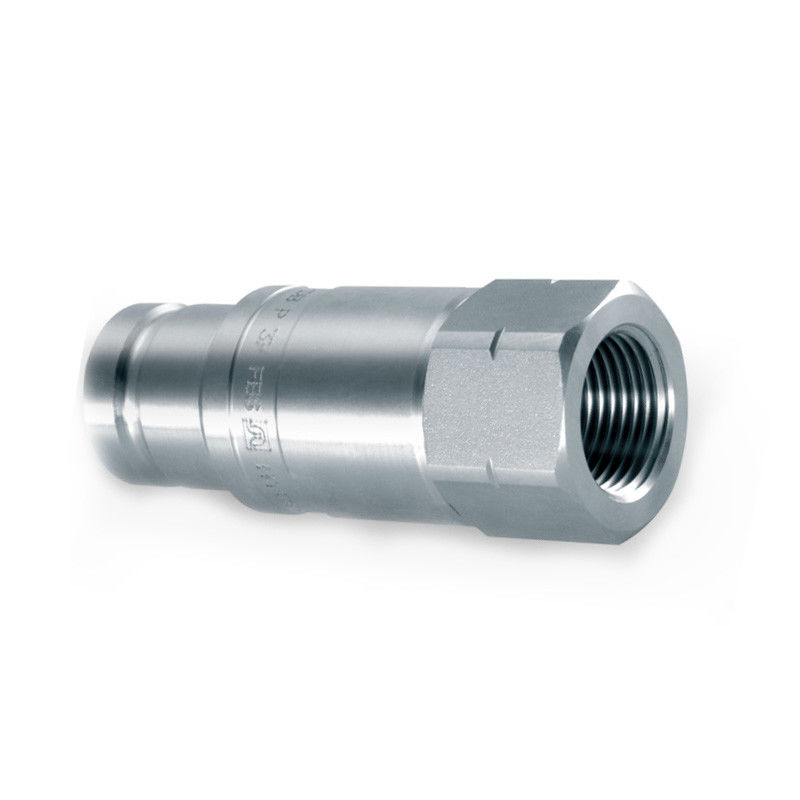

الشكل: مجموعة قارنة هيدروليكية سريعة الوصل ذات وجه مسطح CB-SP-6FN-DB
معروض هنا في تكوينه القياسي، يتميز قارن CB-SP-6FN-DB بهيكل من الفولاذ المقاوم للصدأ 316L وواجهة ذات وجه مسطح مشغولة بدقة. تعرض الصورة كلاً من الموصلات الأنثوية (اليسار) والذكرية (اليمنى)، مع إبراز التصميم النظيف المثالي للبيئات المسببة للتآكل أو الصحية.
الأسئلة الشائعة
س: هل يمكن استخدامه في تطبيقات الدرجة الغذائية؟
ج: نعم. تتوافق أختام الفولاذ المقاوم للصدأ 316L و EPDM/Viton مع معايير معدات تجهيز الأغذية في معظم المناطق.
س: هل هو متوافق مع المذيبات القوية؟
ج: نعم، تم تصميم هذا النموذج خصيصًا لمقاومة المواد الكيميائية. تأكد من التوافق مع مواد الختم المحددة.
س: ما هي فائدة الوجه المسطح مقابل صمام الفنجان؟
ج: يزيل الوجه المسطح جميع التسربات تقريبًا ويقلل من دخول الهواء، وهو أمر بالغ الأهمية للبيئات الحساسة للتلوث.
س: هل CB-SP-6FN-DB مناسب لتطبيقات النقل ذات الحجم الكبير؟
ج: نعم. مع معدل تدفق يصل إلى 110 GPM، فهو مثالي لدوائر الهيدروليكية عالية الإنتاجية مثل الآلات الصناعية أو أنظمة تغيير الأدوات السريعة.
