المفاصل السريعة الهيدروليكية من الصلب المطلي بالزنك سلسلة Iso ISO 16028-Cb-Sp-6fn-Qa

المفاصل السريعة الهيدروليكية من الصلب المطلي بالزنك سلسلة Iso ISO 16028-Cb-Sp-6fn-Qa

CB SP 6FN التوصيلات السريعة الهيدروليكية,وصلات سريعة هيدروليكية ISO 16028,أجهزة الالتفاف السريع الهيدروليكية للغبار

ISO 16028 Hydraulic Quick Couplings

Dust Cap Hydraulic Quick Couplings

مكان المنشأ:

شنغهاي، الصين

اسم العلامة التجارية:

Carterberg

إصدار الشهادات:

IATF16949

رقم الموديل:

CB-SP-6FN-QA

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
النوع:
اقتران هيدروليكي سريع
معيار ISO:
ISO 16028
الحجم:
1/4 "إلى 1-1/4"
الضغط المسموح به:
5075psi
نطاق الحرارة:
-20 درجة مئوية إلى +100 درجة مئوية
تدفق تصنيفا:
12 إلى 155 لتر/دقيقة
المواد:
الصلب المطلي بالزنك مع ثنائي كرومات أصفر
غطاء الغبار:
PVC ، الأحمر
التطبيقات:
الرافعات والمضخات الهيدروليكية ، مركبات البناء والأشغال العامة ، المعدات الزراعية ، المناولة الصناعي
قابل للتبديل:
سلسلة هانسن QA29000
إبراز:

CB SP 6FN التوصيلات السريعة الهيدروليكية,وصلات سريعة هيدروليكية ISO 16028,أجهزة الالتفاف السريع الهيدروليكية للغبار

,

ISO 16028 Hydraulic Quick Couplings

,

Dust Cap Hydraulic Quick Couplings

شروط الدفع والشحن
الحد الأدنى لكمية
التفاوض
الأسعار
قابل للتفاوض
تفاصيل التغليف
كرتون
وقت التسليم
7-20 يوم عمل
شروط الدفع
D/A ، L/C ، D/P ، T/T ، Western Union
القدرة على العرض
5000 ~ 20000 جهاز كمبيوتر / شهر
وصف المنتج

ربط هيدروليكي سطحي CB-SP-6FN-QA

مصممة لبيئات العمل الثقيل والضغط العالي

الـ CB-SP-6FN-QA هو مقبل هيدروليكي سريع مسطح مصمم للعمل الآمن في الأنظمة المتنقلة والصناعية المتطلبة.
ما يميز هذا النموذج هو جهاز قفل الغلاف المدمج، والذي يوفر حماية إضافية ضد فصل غير متوقع حتى في ظل الاهتزاز أو تحويل الحمل أو التعامل المتكرر.
هذا المرفق مثالي لأنظمة المصاعد، المرفقات الهيدروليكية، معدات الأعمال العامة، وغيرها من التطبيقات الحرجة حيث الموثوقية وسلامة المشغلين ضرورية.


الخصائص الرئيسية

آلية الدفع للاتصال
يسمح بالاتصال السريع والخالي من الأدوات إلى الخطوط الهيدروليكية والملحقات.
• Sجهاز القفل
يمنع فصل غير مقصود عن طريق قفل الغطاء في موقعه بمجرد تشغيله بالكامل.يزيد من السلامة أثناء التشغيل
ضغط عمل مرتفع
تتعامل مع ما يصل إلى 350 بار / 5075 PSI ، مناسبة لأنظمة العمل الثقيلة بما في ذلك محركات القوة العالية والآلات المتنقلة.
• 0نطاق التدفق المحسن
يقدم ما بين 12 و 155 لتر في الدقيقة، اعتمادا على الحجم مناسبة لمجموعة واسعة من أحجام المعدات.
تصميم صمام الوجه المسطح
يقلل من فقدان السوائل والتلوث أثناء الاتصال / فصل ، خاصة عند استخدامها في بيئات غبارية أو معرضة.
مجموعة كبيرة من الأحجام
متوفرة من 1/4 "حتى 1-1/4" ، تغطي معظم أحجام الواجهة الهيدروليكية الشائعة.


المواد والخاتم

مكون المواد
الجسم / الغطاء / الصمامات / النهايات الفولاذ المقوى بالزنك مع ثنائي الكرومات الأصفر
الينابيع والكرات الفولاذ المقاوم للصدأ AISI 302
الأختام المطاط النترلي (NBR)
غطاء الغبار البروتوكولات الحمراء (غيرها عند الطلب)

يوفر هذا البناء توازنًا قويًا في مقاومة التآكل ، ومتانة الارتداء ، وكفاءة التكلفة مثالي للاستخدام الميداني والمتنقل.



المواصفات التقنية

المعلم القيمة
المعيار الـ ISO 16028
طريقة الاتصال الضغط للاتصال + قفل الغطاء
نوع الصمام مسطحة، جافة
ضغط العمل القصوى 350 بار / 5075 PSI
التدفقات الاسمية 12 إلى 155 لتر/دقيقة
نطاق الحرارة من 20 درجة مئوية إلى 100 درجة مئوية (من 4 درجات فهرنهايت إلى 212 درجة فهرنهايت)
مادة الختم معيار النتريل (NBR)



• يتم تقليل التسربات وإدراج الهواء إلى الحد الأدنى بسبب الهيكل المسطح.
• قابلة للتبادل بالكامل مع سلسلة هانسن QA29000 و ما يعادلها.


تطبيقات نموذجية

سحب و مضخات هيدروليكية
يتم توصيلها بشكل آمن حتى تحت الحمل.يمنع الغطاء القفل من قطع الاتصال العرضي أثناء الرفع أو الاحتفاظ.
مركبات البناء والشغل العام
تستخدم في الدوزر والرافعات والحفر والمركبات العامة.
معدات الزراعة
يضمن تبادل أدوات هيدروليكية آمنة ونظيفة على الجرارات والمحاصيل والمرفقات.
المعالجة الصناعية والأتمتة
مثالية للروبوتات، الذراعين الهيدروليكية، والسكك الحديدية أو أنظمة الصلب التي تعمل في ظل دورات ثابتة.


لمحة عامة عن الأبعاد

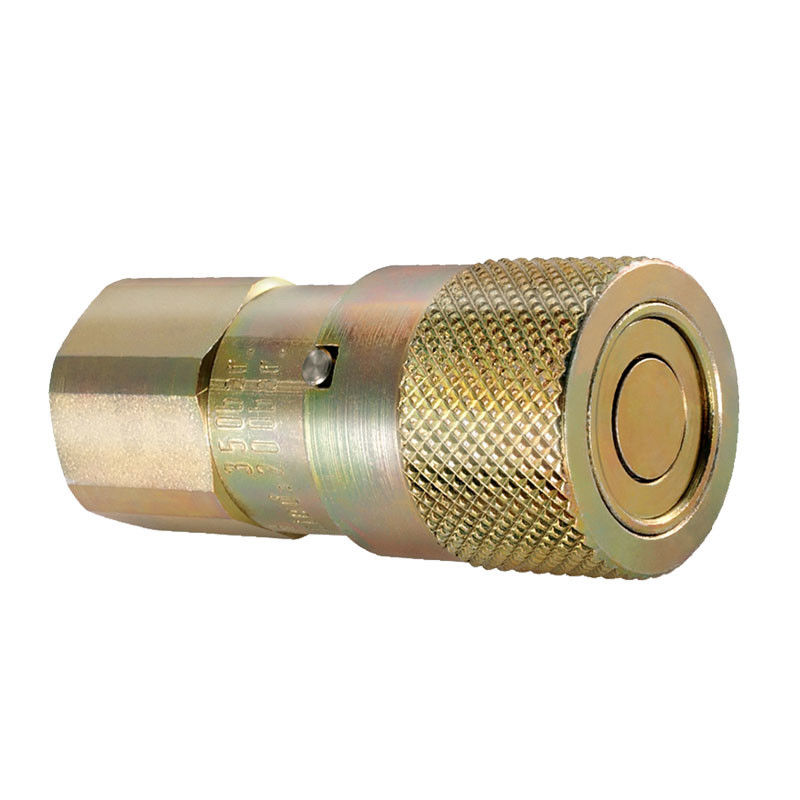

أنثى (سوكيت)

المفاصل السريعة الهيدروليكية من الصلب المطلي بالزنك سلسلة Iso ISO 16028-Cb-Sp-6fn-Qa 0

حجم الجسم شريك الخيط أ ب HEX
ربع بوصة CB-S2S-6FN-A 4/4-18 2.07 1.06 0.91
ربع بوصة CB-S2S-6FG-A 1/4-19 2.07 1.06 0.91
3/8 " CB-S3S-6FN-A 3/8-18 2.81 1.26 1.06
3/8 " CB-S3S-6FG-A 3/8-19 2.81 1.26 1.06
نصف CB-S4S-6FN-A 1/2-14 2.81 1.26 1.06
نصف CB-S4S-6FG-A 1/2-14 2.81 1.26 1.06
3/4 " CB-S6S-6FN-A 3/4-14 3.11 1.50 1.38
3/4 " CB-S6S-6FG-A 3/4-14 3.11 1.50 1.38
1" CB-S8S-6FN-A 1-11 3.29 1.89 1.81
1" CB-S8S-6FG-A 1-11 3.29 1.89 1.81

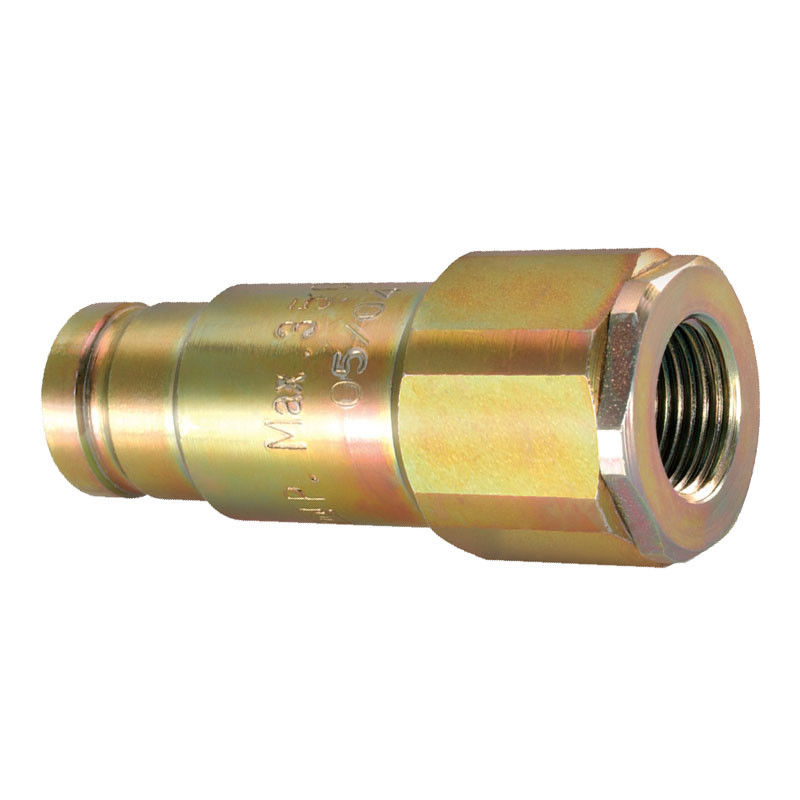

الذكر (المغلق)

المفاصل السريعة الهيدروليكية من الصلب المطلي بالزنك سلسلة Iso ISO 16028-Cb-Sp-6fn-Qa 1

حجم الجسم شريك الخيط ج د E HEX
ربع بوصة CB-P2S-6FN-A 4/4-18 2.11 0.98 1.71 0.91
ربع بوصة CB-P2S-6FG-A 1/4-19 2.11 0.98 1.71 0.91
3/8 " CB-P3S-6FN-A 3/8-18 2.64 1.30 2.03 1.18
3/8 " CB-P3S-6FG-A 3/8-19 2.64 1.30 2.03 1.18
نصف CB-P4S-6FN-A 1/2-14 2.76 1.30 2.15 1.18
نصف CB-P4S-6FG-A 1/2-14 2.76 1.30 2.15 1.18
3/4 " CB-P6S-6FN-A 3/4-14 2.83 1.56 2.13 1.38
3/4 " CB-P6S-6FG-A 3/4-14 2.83 1.56 2.13 1.38
1" CB-P8S-6FN-A 1-11 3.21 1.97 2.38 1.81
1" CB-P8S-6FG-A 1-11 3.21 1.97 2.38 1.81



المفاصل السريعة الهيدروليكية من الصلب المطلي بالزنك سلسلة Iso ISO 16028-Cb-Sp-6fn-Qa 2

الشكل: مجموعة القابض السريع CB-SP-6FN-QA
يظهر الاتصالات الأنثوية والذكورية مع تصميم سطحي وبنية قفل الأكمام ، تم الانتهاء منها في الصلب المقاوم للتآكل المقوى للزنك. مناسبة للاستخدام في الهيدروليكية المتنقلة ، والعمل العام ،ونظم صناعة السكك الحديدية.



الأسئلة الشائعة

س: ما الذي يجعل إصدار مراقبة الجودة مختلفًا عن مقترحات ISO 16028 القياسية؟
ج: يتضمن نموذج ضمان الجودة آلية قفل الغطاء التي تمنع قطع الاتصال عن طريق الاهتزاز أو الاصطدام ، وهو إجراء أمني إضافي في البيئات عالية المخاطر.
السؤال: هل يمكنني استخدام هذا مع معدات الصفحة المسطحة القياسية ISO 16028؟
ج: نعم.وهو متوافق تمامًا مع جميع النماذج المتوافقة مع ISO 16028 ، بما في ذلك Hansen QA29000 وغيرها.
س: هل مناسبة للبيئات الخارجية أو المعرضة؟
ج: بالتأكيد.صمامات الوجه المسطح تقلل من التلوث، و غطاء القفل يضمن التشغيل الآمن حتى عندما يتم سحب أو هز الأنابيب.


نماذج ذات صلة

تبحث عن الفولاذ المقاوم للصدأ أو الاختلافات التشخيصية؟

مقارنة مع:
إصدار CB-SP-6FN-DB 316L غير المقاوم للصدأ
