مكان المنشأ:
شنغهاي، الصين
اسم العلامة التجارية:
Carterberg
إصدار الشهادات:
IATF16949
رقم الموديل:
CB-SP-6FN-FF
| المكون | المادة / التشطيب |
|---|---|
| الجسم | فولاذ مطلي بالزنك مع ثنائي الكرومات أو QPQ |
| الغلاف | فولاذ بتشطيب QPQ |
| الصمامات | فولاذ، تشطيب أسود |
| وصلات النهاية | فولاذ مطلي بالزنك |
| الينابيع والكرات | الفولاذ المقاوم للصدأ AISI 302 |
| الأختام | نتريل (NBR) |
| أغطية / سدادات الغبار | بولي كلوريد الفينيل الأحمر (خيارات أخرى متاحة) |
| المعلمة | المواصفات |
|---|---|
| المعيار | ISO 16028 |
| نوع الاتصال | الدفع للتوصيل مع غلاف القفل |
| ضغط التشغيل | حتى 350 بار / 5075 رطل لكل بوصة مربعة |
| التدفق المقنن | 12 – 155 لترًا/دقيقة |
| نطاق درجة الحرارة | –20 درجة مئوية إلى +100 درجة مئوية (–4 درجة فهرنهايت إلى +212 درجة فهرنهايت) |
| الانسكاب لكل فصل | 0.008 – 0.03 مل |
| الأحجام المتوفرة | 1/4", 3/8", 5/8", 3/4", 1", 1-1/4" |

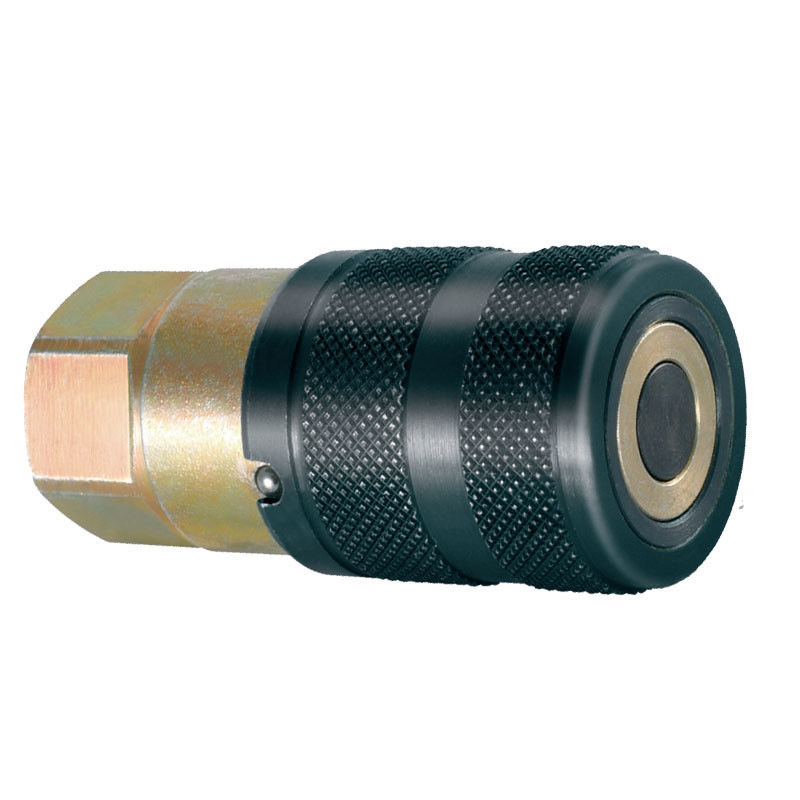

رسم فني لوصلة أنثى CB-SP-6FN-FF، يبرز تصميم الوجه المسطح والغلاف المعالج بتقنية QPQ
| حجم الجسم | رقم القطعة | الخيط | أ | ب | سداسي |
| 1/4" | CB-S2S-6FN | 1/4’’ | 2.32 | 1.10 | 0.87 |
| 3/8" | CB-S3S-6FN | 3/8’’ | 2.87 | 1.26 | 1.18 |
| 3/8" | CB-S3S-6FN | 1/2’’ | 2.87 | 1.26 | 1.18 |
| 1/2" | CB-S4S-6FN | 1/2’’ | 3.31 | 1.50 | 1.42 |
| 1/2" | CB-S4S-6FN | 3/4’’ | 3.31 | 1.50 | 1.42 |
| 5/8" | CB-S5S-6FN | 1/2’’ | 3.23 | 1.65 | 1.42 |
| 5/8" | CB-S5S-6FN | 3/4’’ | 3.39 | 1.65 | 1.42 |
| 3/4" | CB-S6S-6FN | 3/4’’ | 3.74 | 1.89 | 1.61 |
| 3/4" | CB-S6S-6FN | 1’’ | 3.86 | 1.89 | 1.61 |
| 1" | CB-S8S-6FN | 1-1/4’’ | 4.33 | 2.17 | 2.17 |

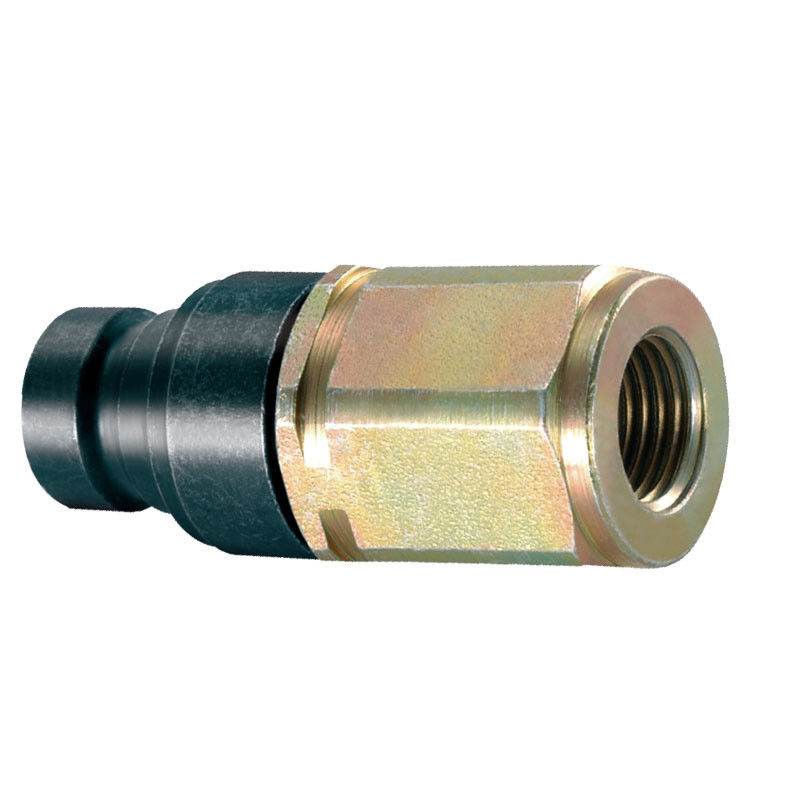

مخطط وصلة سريعة ذات وجه مسطح ذكر CB-SP-6FN-FF مع تفاصيل هيكلية
| حجم الجسم | رقم القطعة | الخيط | ج | د | سداسي |
| 1/4" | CB-P2S-6FN | 1/4’’ | 2.05 | 0.63 | 0.87 |
| 3/8" | CB-P3S-6FN | 3/8’’ | 2.52 | 0.78 | 1.18 |
| 3/8" | CB-P3S-6FN | 1/2’’ | 2.52 | 0.78 | 1.18 |
| 1/2" | CB-P4S-6FN | 1/2’’ | 2.91 | 0.96 | 1.42 |
| 1/2" | CB-P4S-6FN | 3/4’’ | 2.95 | 0.96 | 1.42 |
| 5/8" | CB-P5S-6FN | 1/2’’ | 2.87 | 1.06 | 1.42 |
| 5/8" | CB-P5S-6FN | 3/4’’ | 2.95 | 1.06 | 1.42 |
| 3/4" | CB-P6S-6FN | 3/4’’ | 3.39 | 1.18 | 1.61 |
| 3/4" | CB-P6S-6FN | 1’’ | 3.39 | 1.18 | 1.61 |
| 1" | CB-P8S-6FN | 1-1/4’’ | 3.54 | 1.42 | 2.17 |
صورة المنتج الواقعية لمجموعة CB-SP-6FN-FF، والتي تتميز بهيكل الدفع للتوصيل والقفل الأمني.
