مكان المنشأ:
شنغهاي، الصين
اسم العلامة التجارية:
Carterberg
إصدار الشهادات:
IATF16949
رقم الموديل:
CB-SP-6FN-RW
| المكون | المادة |
|---|---|
| الجسم / الكم / الأطراف | الفولاذ المقاوم للصدأ |
| الصمامات | نحاس |
| الينابيع والكرات | الفولاذ المقاوم للصدأ |
| مادة الختم | فيتون (أخرى عند الطلب) |
يوفر هذا التكوين مقاومة كيميائية ممتازة، وثبات حراري, وموثوقية طويلة الأمد في الاستخدام الميداني أو المتنقل.
| المعلمة | المواصفات |
|---|---|
| طريقة الاتصال | السحب للتوصيل |
| نوع الختم | ختم مزدوج + صمام ذو وجه مسطح |
| نوع الصمام | وجه مسطح مع انسكاب منخفض |
| ضغط التشغيل | 160 بار / 2320 رطل لكل بوصة مربعة |
| التدفق المقدر | 16 – 40 لتر/دقيقة |
| دخول الهواء | ≤ 0.10 مل / 0.20 مل |
| الانسكاب | ≤ 0.01 مل / 0.02 مل |
| نطاق درجة الحرارة | –20°C إلى +200°C (–4°F إلى +392°F) |
| الأحجام المتوفرة | 1/4", 3/8" |
| المعيار | متوافق مع ISO 16028 |
| قابلة للتبديل مع | سلسلة Hansen RW |
رسم فني يوضح موصل CB-SP-6FN-RW الأنثوي وترتيب الصمام الداخلي.
| حجم الجسم | PARTNO. | الخيط | أ | ب | ج | HEX |
| 1/4" | CB-S2L-6MG-F | G1/4 | 53,5 | 30 | 11 | 24 |
| 3/8" | CB-S3L-6MG-F | G3/8 | 67,5 | 35 | 12 | 29 |

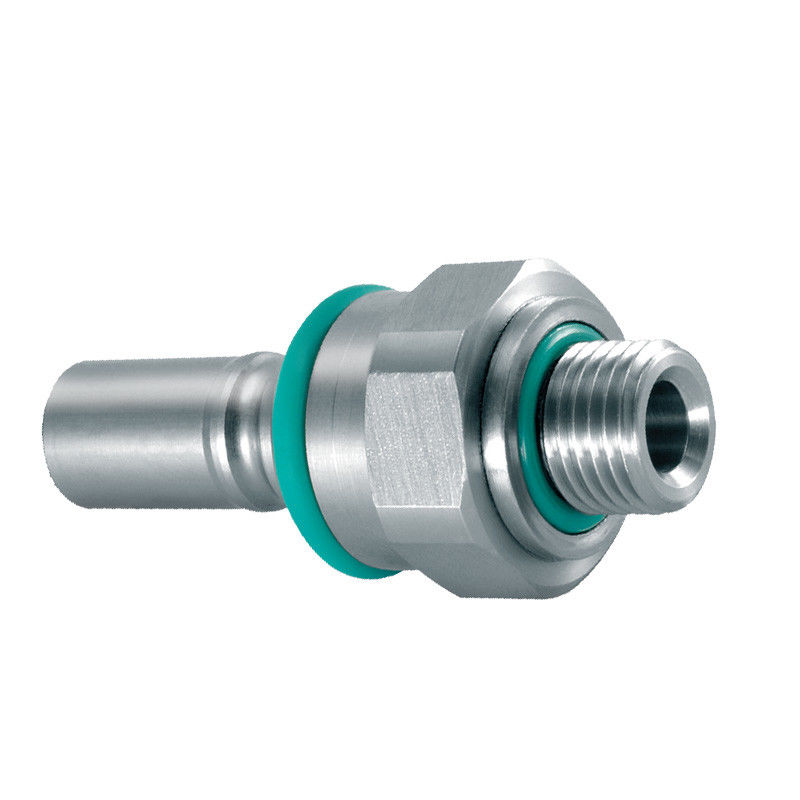

عرض الأبعاد للموصل الذكري مع ملف تعريف ذو وجه مسطح وواجهة إحكام
| حجم الجسم | PARTNO. | الخيط | د | هـ | و | HEX |
| 1/4" | CB-P2L-6MG-F | G1/4 | 46 | 12,5 | 11 | 24 |
| 3/8" | CB-P3L-6MG-F | G3/8 | 57 | 17 | 12 | 29 |
صورة واقعية لموصلات CB-SP-6FN-RW الذكر والأنثى، توضح التصميم الخارجي والتشطيب.
