مكان المنشأ:
الصين
اسم العلامة التجارية:
carterberg
إصدار الشهادات:
IATF16949
رقم الموديل:
CB-SP-10F-TG

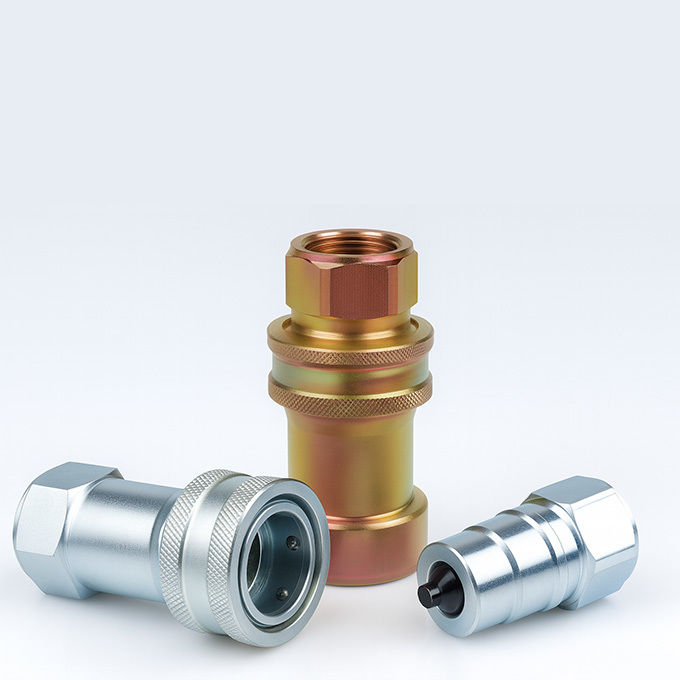

الـCB-SP-10F-TG هي وصلة سريعة هيدروليكية من الفولاذ الكربوني مصممة لتلبية متطلبات الصناعة القوية. تم تصميمها وفقًا لـ ISO 7241-A القياسية، يدمج هذا الطراز قابسًا من نوع الصمام، مما يوفر وصلات آمنة وخالية من التسرب في أنظمة هيدروليكية ذات ضغط عالٍ وتدفق عالٍ.
على عكس الوصلات القياسية، تجمع CB-SP-10F-TG بين المكونات الحرجة المقواة ونظام صمام الدفع الموثوق به لضمان التحكم الفعال في التدفق وتقليل فقدان السوائل. إنه حل مثالي للمستخدمين الذين يحتاجون إلى المتانة دون التكلفة الإضافية للفولاذ المقاوم للصدأ.
• تصميم القابس المدمج بالصمام
يضمن الإغلاق التلقائي أثناء الفصل، مما يقلل من انسكاب السوائل والتلوث.
• آلية قفل الكرة
تحافظ على اتصال ضيق ومقاوم للاهتزاز في ظل ظروف صعبة.
• مكونات مقواة
زيادة مقاومة التآكل لإطالة عمر الخدمة، حتى في البيئات ذات الدورات العالية.
• تشغيل دقيق
مصنوع من قضبان فولاذ كربوني صلبة مع تفاوتات أبعاد دقيقة ودقة إحكام موثوقة.
• توافق ISO 7241-A
قابلة للتبديل بالكامل مع سلسلة Parker 6600، وسلسلة Faster ANV، وسلسلة Aeroquip 5600، وسلسلة Hansen HA 15000.
| حجم الجسم (بوصة) | 3/4" | 1" |
|---|---|---|
| الضغط المقدر (رطل لكل بوصة مربعة) | 3000 | 3000 |
| التدفق المقدر (جالون في الدقيقة) | 28 | 50 |
| نطاق درجة الحرارة | -20 درجة مئوية إلى +120 درجة مئوية | |
| مادة الختم (قياسي) | NBR | |
| المادة | فولاذ كربوني (مطلي بالكروم) |
منحنى الأداء:
يتوفر أداء انخفاض الضغط عند الطلب. اختبار قياسي يعتمد على الزيت ISO 200SUS عند 38 درجة مئوية.

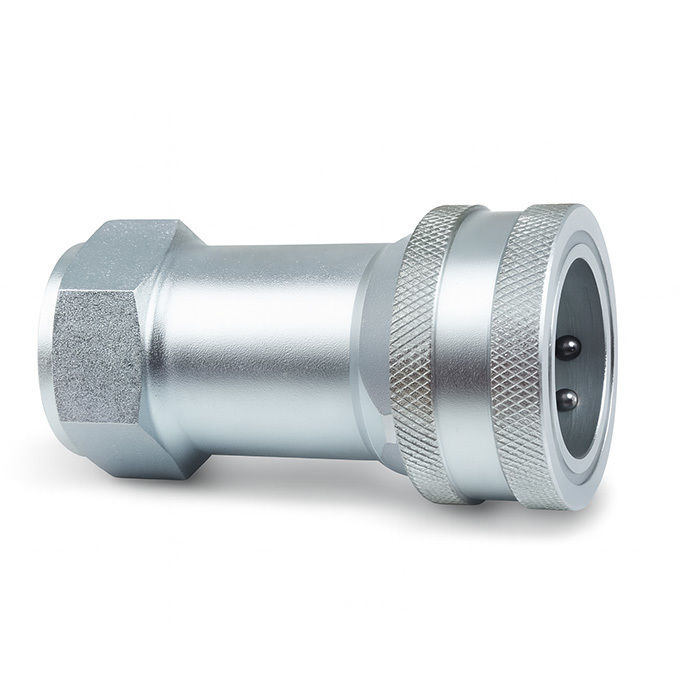

أنثى (مقبس)
| رقم القطعة | LS | Φ D | HS | A | T |
| CB-S6S-TG | 85 | 49 | S38 | 19 | G3/4 NPT3/4 |
| CB-S8S-TG | 98.5 | 57 | S44.5 | 23 | G1 NPT1 |

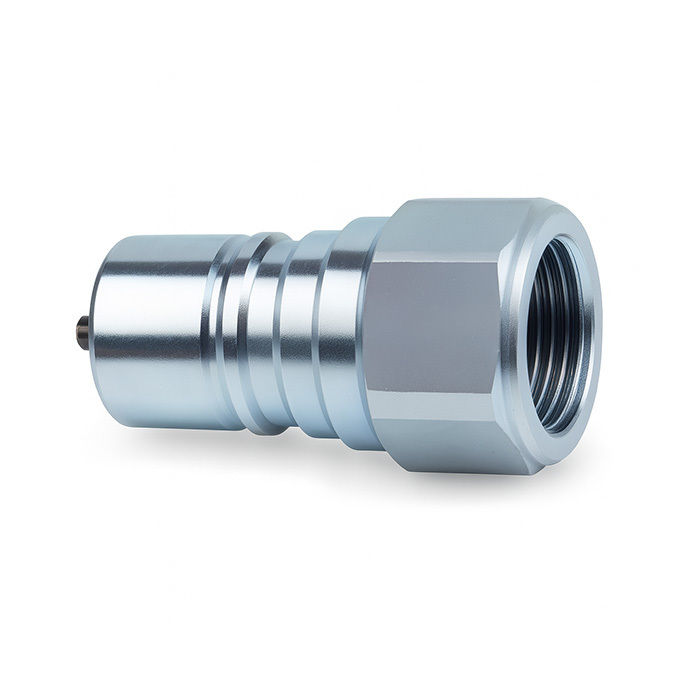

ذكر (قابس)
| رقم القطعة | LP | d | C | HP | A | T |
| CB-P6S-TG | 57 | 29 | 29 | S35 | 19 | G3/4 NPT3/4 |
| CB-P8S-TG | 65 | 34.3 | 34.3 | S41 | 23 | G1 NPT1 |
CB-SP-10F-TG مناسب لمجموعة واسعة من القطاعات الصناعية، بما في ذلك:
• معدات البناء – الحفارات، واللوادر، وكسارات الصخور
• آلات الغابات – حصادات الأشجار، والكسارات
• الأنظمة الزراعية – الأدوات الهيدروليكية، والمرشات
• الأدوات الصناعية – المكابس، وآلات التشكيل بالحقن
• الدوائر الهيدروليكية العامة – نقل السوائل في الأنظمة المتنقلة والثابتة متوسطة الضغط
هل تحتاج إلى وصلة سريعة هيدروليكية موثوقة دون كسر البنك؟
اطلب عرض أسعار لـ CB-SP-10F-TG اليوم أو اتصل بنا لمناقشة احتياجات نظامك.
