Place of Origin:
China
اسم العلامة التجارية:
carterberg
إصدار الشهادات:
IATF16949
Model Number:
CB-10115 / CB-10117
تم تصميم وصلات كارتربيرج الهيدروليكية السريعة من سلسلة CB-10115 و CB-10117 خصيصًا لدوائر الهيدروليكية ذات الضغط الفائق حيث يهم الحجم الصغير والأداء الخالي من التسرب والدقة.
بقطر اسمي يبلغ 2.5 ملم فقط وتصنيف ضغط يصل إلى 100 ميجا باسكال (14500 رطل لكل بوصة مربعة)، يوفر كلا الطرازين أداءً موثوقًا به في أدوات شد البراغي، وأجهزة شد مسامير التثبيت الهيدروليكية، ومقاعد الاختبار، وأنظمة الأسطوانات الدقيقة.
على الرغم من التشابه في الأداء والتطبيق،CB-10115 و CB-10117 غير متوافقين مع بعضهما البعضبسبب الاختلافات الداخلية في التصميم. يجب على المستخدمين تحديد الطراز الصحيح بناءً على تصميم النظام ومعايير التوصيل.
• تصنيف ضغط 100 ميجا باسكال
مصممة لأنظمة هيدروليكية ذات ضغط فائق الارتفاع، ومتوافقة مع معايير السلامة الصناعية الصارمة.
• تجويف صغير للتحكم الدقيق
يضمن قطر التدفق DN 2.5 مم تطبيقًا دقيقًا وفعالًا للضغط.
• آلية قفل آمنة
تمنع أكمام القفل الداخلية الانفصال العرضي تحت الضغط.
• فصل خالٍ من التسرب
تعمل تقنية الصمام المسطح على تقليل فقدان السوائل أثناء الفصل.
• نسختان هيكليتان
اختر CB-10115 أو CB-10117 بناءً على متطلبات المعدات.
غير قابلة للتبديل – استخدم المقابس والمقابس الخاصة بالطراز فقط.
| الطراز | ضغط التشغيل | قطر التدفق (DN) | نوع الخيط | المادة | قابلة للتبديل |
|---|---|---|---|---|---|
| CB-10115 | 100 ميجا باسكال | 2.5 ملم | M10x1 أو M14x1.5 | فولاذ مقوى | لا |
| CB-10117 | 100 ميجا باسكال | 2.5 ملم | M10x1 أو M14x1.5 | فولاذ مقوى | لا |
منحنى التدفق مقابل انخفاض الضغط
يوضح منحنى الضغط والتدفق CB-10115 / 10117 الأداء الأمثل في أنظمة الحجم المنخفض ذات الضغط الفائق.

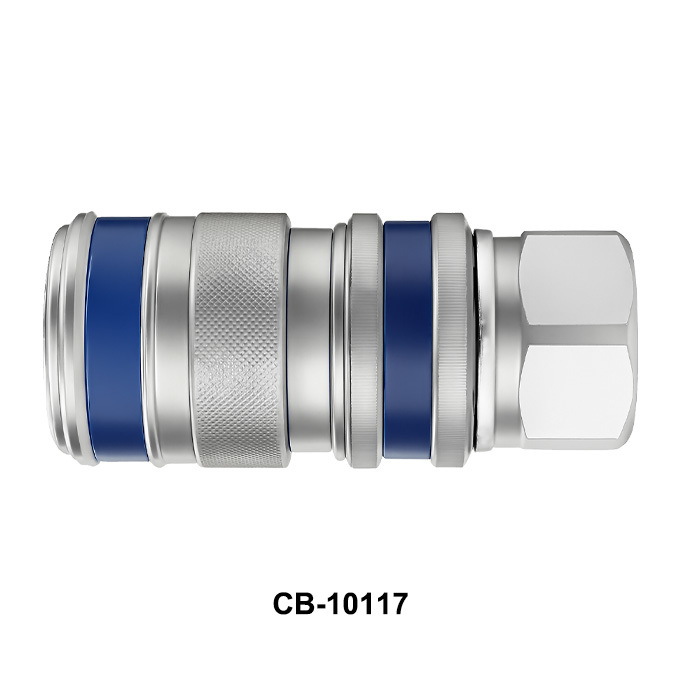

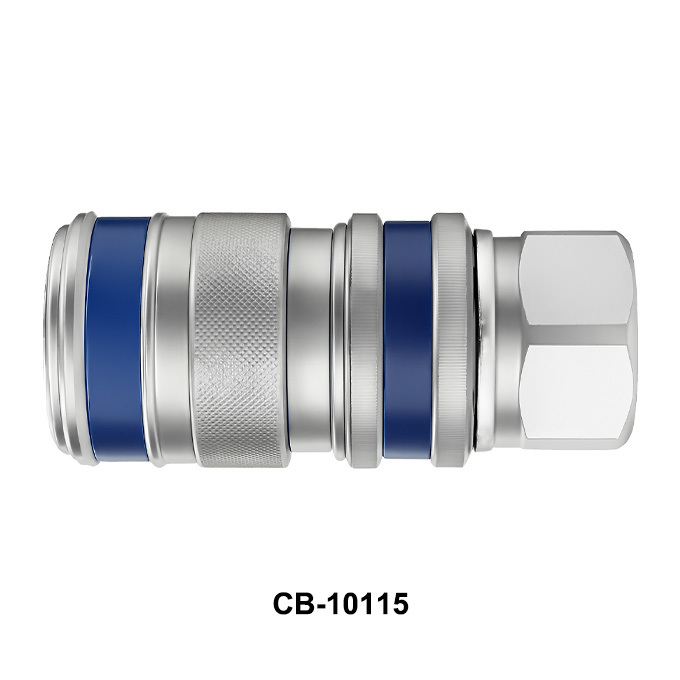

أنثى (مقبس)

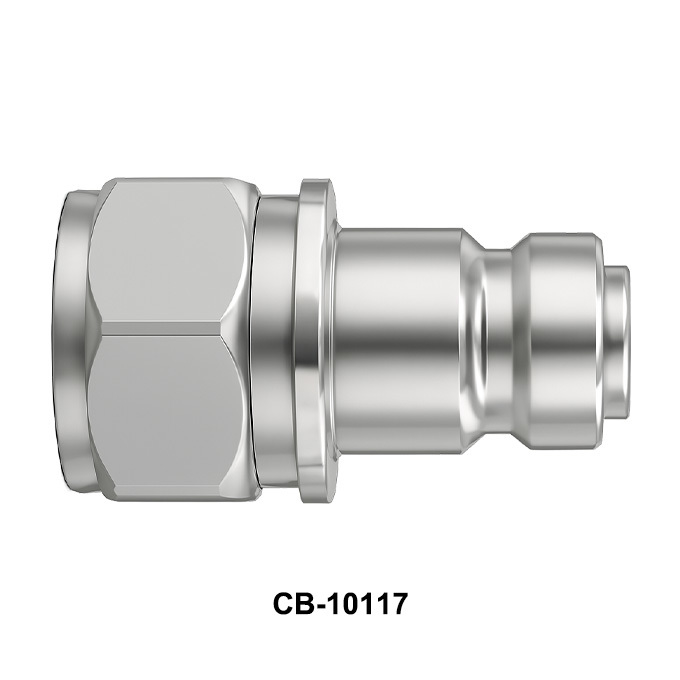

ذكر (قابس)
هل تحتاج إلى مساعدة في الاختيار بين CB-10115 و CB-10117؟
اتصل بفريقنا الفنيللحصول على مشورة خاصة بالتطبيق وطلبات العينات.
