Place of Origin:
Shanghai, China
اسم العلامة التجارية:
Carterberg
إصدار الشهادات:
IATF16949
Model Number:
CB-SP-6FN-VEP

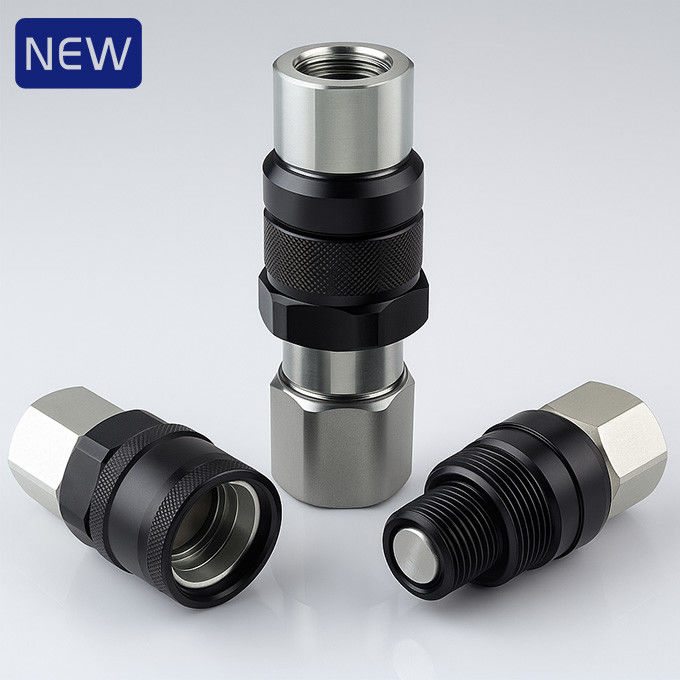

CB-SP-6FN-VEP هو ربط سريع من كارتربرغ تم إطلاقه حديثًا مصمم لنظم هيدروليكية متطلبة تتطلب سلامة سطح مسطح وتشغيل آمن تحت الضغط المتبقي.كجزء من تشكيلة منتجاتنا الأخيرة، يتم تصنيف هذا النموذج حالياً تحت قسم المنتجات الجديدة وسيتم هجره إلى فئة خاصة من المفاصل المزدوجة بعد تقييم الإطلاق.
| المعلم | القيمة |
|---|---|
| أحجام الجسم المتاحة | 1/2" 5/8" 3/4" 1" 1-1/2" |
| الضغط المسموح به | 7000 PSI (1/2" إلى 3/4") 6000 PSI (1") 5000 PSI (1-1/2") |
| التدفقات الاسمية | 12 ️ 152 جي بي أم |
| نطاق الحرارة | -20°C إلى +120°C |
| مادة الختم القياسية | NBR (القطن النترلي) |
| نوع الصمام | ذات الوجه المسطح، والصمامات السريعة |
| نظام القفل | الغلاف المزدوج، التوصيل اليدوي |
| قدرة الضغط المتبقية | نعم.. |

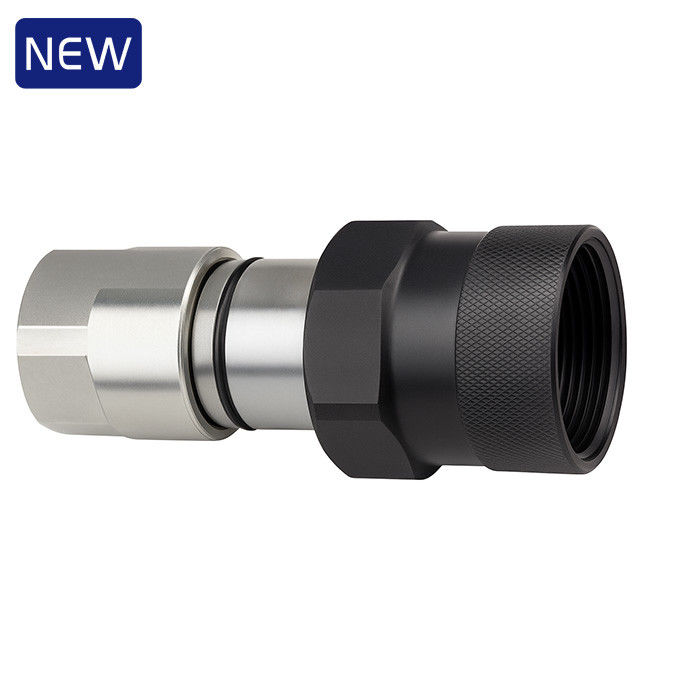

أنثى (سوكيت)
|
الجزء رقم |
LS |
د |
HEX1 |
HEX2 |
أ |
T |
|
CB-S4S-6FN-VEP |
103.5 |
Φ49 |
S36 六角 |
S46 六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-S6S-6FN-VEP |
114 |
Φ53.7 |
S41 六角 |
S50 六角 |
20 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-VEP |
133.5 |
Φ58.8 |
S46 六角 |
S55 六角 |
21 |
G1 NPT1 |
|
CB-S10S-6FN-VEP |
145.2 |
Φ68.7 |
S55 六角 |
S65 六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-VEP |
187.5 |
Φ92 |
S65 六角 |
S85 六角 |
21 |
G1-1/2 NPT1-1/2 |

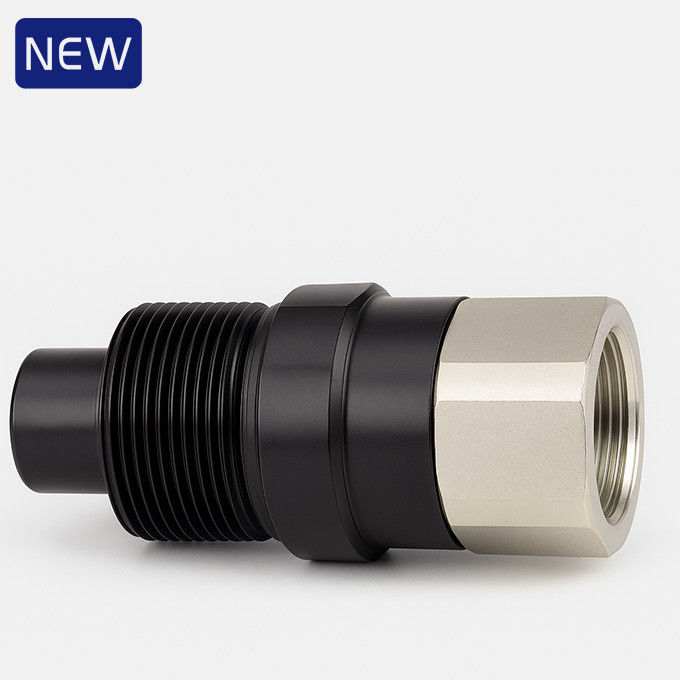

الذكر (المغلق)
|
الجزء رقم |
LS |
ج |
د |
E |
HEX2 |
أ |
T |
|
CB-P4S-6FN-VEP |
95 |
18.8 |
24.54 |
M40*3 |
S36 六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-P6S-6FN-VEP |
98.8 |
19.5 |
27.04 |
M45*3 |
S36 六角 |
20 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-VEP |
113.9 |
24 |
29.95 |
M50*3 |
S46 六角 |
21 |
G1 NPT1 |
|
CB-P10S-6FN-VEP |
123.5 |
24.8 |
36.05 |
M58*3 |
S55 六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-P16S-6FN-VEP |
150 |
31.5 |
57 |
Tr80*4 |
S65 六角 |
21 |
G1-1/2 NPT1-1/2 |
تم نشر CB-SP-6FN-VEP حاليًا كمنتج جديد ، وسيتم إعادة تعيينها تحت فئة Carterberg Thread-to-Connect Flat-Face Coupler بعد تقييم إطلاق المنتج وردود فعل السوق.
