Place of Origin:
Shanghai, China
اسم العلامة التجارية:
Carterberg
إصدار الشهادات:
IATF16949
Model Number:
CB-SP-6FN-PTR
• صمام الوجه المسطحيقلل من تسرب السوائل وإدراج الهواء أثناء فصل، مثالية للتطبيقات الهيدروليكية الجوية.
•قفل غزل الأكماميوفر الاحتفاظ الميكانيكي القوي لمنع فصل غير مقصود تحت الاهتزاز أو التأثير الخارجي.
•غطاء مضاد للانفجاريمنع الأضرار الداخلية أو فقدان الختم أثناء قطع الضغط العالي.
•غطاء الغطاء المقاوم للترابيحافظ على نظافة حلقة الاحتفاظ ومكونات القفل ، مما يضمن التشغيل السلس مع مرور الوقت.
•طلاء مطلي بالزنكمع طبقة الصفراء من الكرومات يوفر مقاومة للتآكل في البيئات العدوانية.
•التصميم المدمجبدون فصل داخلي للدمى يسمح بالفرشاة والصيانة السريعة والسهلة.
•متوافق تماما معسلسلة NITTO 350التوصيلات
تم تصميم هيكل التوجيه الداخلي للحد من دخول الحطام أثناء الاتصال أو فصل الاتصال. يستخدم الغطاء الدوار ختم غبار محمل بالربيع لحماية منطقة حلقة الاحتفاظ.يتناسب الملف الدقيق مع منافذ الخيوط الهيدروليكية القياسية ، مما يتيح التوصيل السريع حتى في الأماكن الضيقة.
| المعلم | القيمة |
|---|---|
| أحجام الجسم المتاحة | ربع بوصة، ثلاثة ثمانية |
| الضغط المسموح به | 5000 PSI |
| التدفقات الاسمية | 3 جي بي أم (1/4") / 6 جي بي أم (3/8") |
| نطاق الحرارة | -20°C إلى +120°C |
| التسرب (حد أقصى لكل وصلة) | 0.015 مل |
| إدراج الهواء (أكثر) | 0.020 مل |
| مادة الختم | الـ NBR |
| آلية القفل | الغلاف المطاطي (التناوب اليدوي) |
| هيكل الصمام | الوجه المسطح (لا يوجد فخ متبقي) |

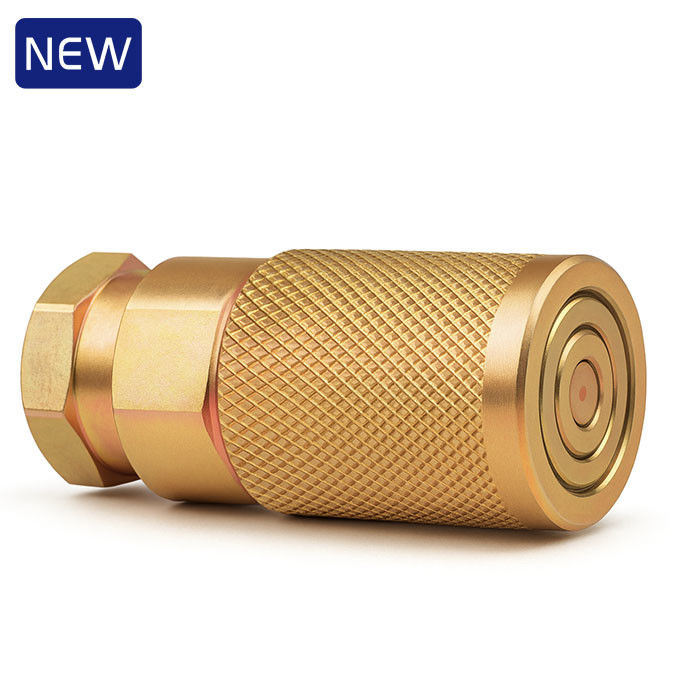

أنثى (سوكيت)
|
الجزء رقم |
LS |
Φد |
HEX1 |
أ |
T |
|
CB-S2S-6FN-PTR |
59.3 |
30.4 |
27 |
14 |
ZG1/4 NPT1/4 |
|
CB-S3S-6FN-PTR |
71.1 |
31.5 |
30 |
16 |
ZG3/8 NPT3/8 |

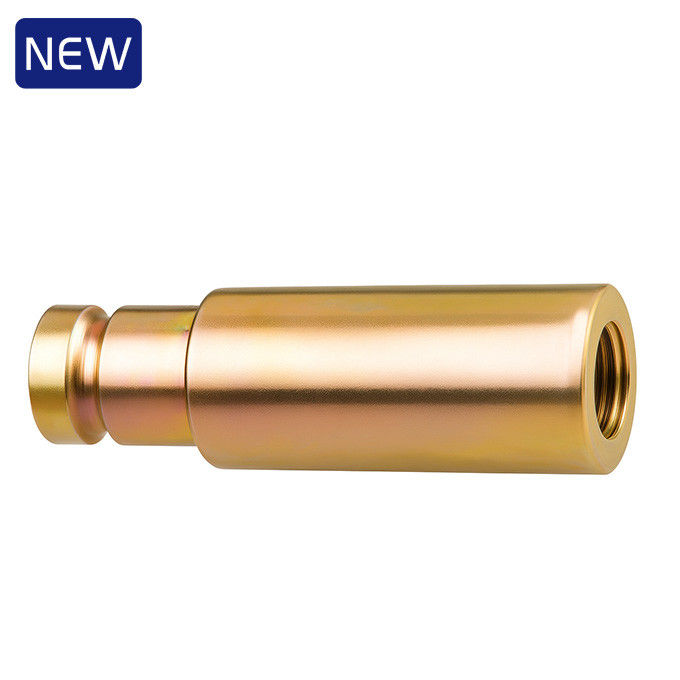

الذكر (المغلق)
|
الجزء رقم |
LP |
ج |
HEX2 |
أ |
T |
|
CB-P2S-6FN-PTR |
64 |
20.5 |
19 |
14 |
ZG1/4 NPT1/4 |
|
CB-P3S-6FN-PTR |
71 |
25.5 |
24 |
16 |
ZG3/8 NPT3/8 |
• أنظمة هيدروليكية فيصيانة نقل الطاقة(على سبيل المثال، أدوات الدلو العلوية)
• السكك الحديديةومعدات التعدينحيث يجب الحد من نظافة السائل وخطر الانفجار
• ضغط مرتفعأدوات البناءتتطلب توصيل / فصل متكرر
• أي بيئة معادية تتطلبالحد الأدنى من التسربوقفل قابل للثقة
Tسيتم نقل منتجه لاحقاً إلى فئة "كارتربرغ" للاتصال الهيدروليكيسيتم توفير أحجام إضافية وخيارات الختم.
