وصلات سريعة هيدروليكية ملولبة - cb-sps-3fn-96

وصلات سريعة هيدروليكية ملولبة - cb-sps-3fn-96

مكان المنشأ:

شنغهاي، الصين

اسم العلامة التجارية:

Carterberg

إصدار الشهادات:

IATF16949

رقم الموديل:

CB-SPS-3FN-96

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
سيريس:
الخيوط-هيدروليك-قشور
الحجم:
3/4 "، 1" ، 1-1/4 "
المواد:
الصلب الكربوني مع الزنك
ضغط العمل:
ما يصل إلى 3000 رطل لكل بوصة مربعة
تدفق تصنيفا:
ما يصل إلى 100 جي بي أم
نطاق الحرارة:
-30°C إلى +120°C
تطبيق:
الأنظمة الهيدروليكية المتنقلة مع مساحات الألواح المحصورة ، حقل الزيت ومركبات الخدمة الكيميائية
قابل للتبديل:
سلسلة Hansen FD86
شروط الدفع والشحن
الحد الأدنى لكمية
التفاوض
الأسعار
قابل للتفاوض
تفاصيل التغليف
كرتون
وقت التسليم
7-20 يوم عمل
شروط الدفع
L / C ، D / A ، D / P ، T / T ، ويسترن يونيون
القدرة على العرض
5000 ~ 20000 جهاز كمبيوتر / شهر
وصف المنتج

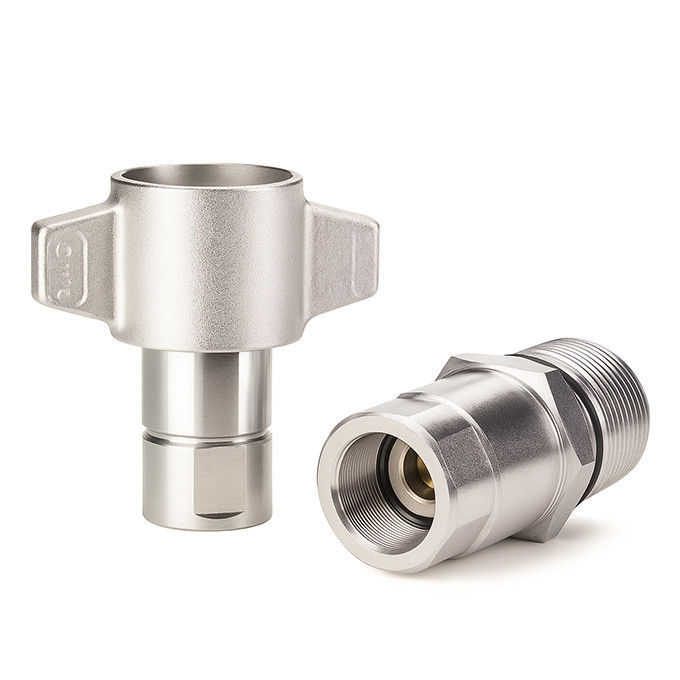

ربط هيدروليكي ملفق CB-SPS-3FN-96

الـ CB-SPS-3FN-96 هو مقبل هيدروليكي سريع مصمم للتطبيقات التي تتطلب اتصالًا موثوقًا تحت الضغط والاهتزازات المتبقية.تم تصميم هذا النموذج مع بنية إيقاف ثنائية الاتجاه وقدرة تركيب اللفاف، وهو مثالي للأنظمة حيث الاتصال اليدوي السريع والتثبيت الآمن أمر بالغ الأهمية.
متوافق مع معايير الشبكة الشائعة ، فإنه يوفر كل من التنوع والقوة للهيدروليك المتنقلة ، وأنظمة حقول النفط ، وخطوط نقل عالية الضغط.

الخصائص الرئيسية

• تصميم عقدة الجناح لسهولة الاتصال اليدوي دون أدوات
• الاتصال بالخيوط مع صمامات إغلاق مزدوجة متكاملة (لا فقدان للسائل)
• القدرة على توصيل الضغط المتبقي للأنظمة عالية الضغط أو النبض
• واجهة تثبيت اللحاء ، مناسبة لتركيب اللوحات أو الحواف
• متوفر في ثلاثة أحجام: 3/4 "، 1" و 1-1/4 "
• متوافق مع المفاصل ذات الملفات ذات الملفات المماثلة للاستخدام المرن
• جسد مقاوم للتذبذب ، مناسب لتركيبات هيدروليكية متنقلة أو ثقيلة.

المواصفات التقنية

الحجم (بوصات) الضغط الاسمي (PSI) الضغط الاسمي (بار) معدل التدفق (GPM) نطاق الحرارة مادة الختم
3/4 " 3,000 207 50 -30°C إلى +120°C الـ NBR
1" 3,000 207 75 -30°C إلى +120°C الـ NBR
1-1/4 " 2,750 190 100 -30°C إلى +120°C الـ NBR
المواد: الفولاذ الكربوني المقوى بالزنك
نوع الاتصال: خيط الجناح-المكسرات للاتصال
نوع الختم: صمامات مغلقة مزدوجة داخلية
التثبيت: تثبيت لوحة عن طريق الوجه الفلنج (مع غطاء غبار واقية اختياري)

لمحة عامة عن الأبعاد

أنثى (سوكيت)

وصلات سريعة هيدروليكية ملولبة - cb-sps-3fn-96 0

حجم الجسم شريك الخيط أ ب HEX
3/4 " CB-S6B-3FN-A 3/4-14 79 103 29,2
1" CB-S8B-3FN-A 1-11 1/2 96 113 36,6
1/4 CB-S10B-3FN-A 1-1/4 101 132 45,2


الذكر (المغلق)

وصلات سريعة هيدروليكية ملولبة - cb-sps-3fn-96 1

حجم الجسم شريك الخيط ج د HEX
3/4 " CB-P6B-3FN-A 3/4-14 79 38 33,3
1" CB-P8B-3FN-A 1-11 1/2 90 47,5 39,6
1/4 CB-P10B-3FN-A 1-1/4 94 53,8 47,8


التطبيقات

• أنظمة هيدروليكية متنقلة ذات مساحات محدودة لللوحات
• مركبات الخدمات النفطية والكيميائية
• أنظمة الضغط العالي التي تتطلب تحمل الضغط المتبقي
• المعدات ذات الاهتزازات القوية أو الأحمال الصدمية (على سبيل المثال وحدات الحفر ، الرافعات)


لماذا تختار CB-SPS-3FN-96 على المفاصل القياسية؟

بالمقارنة مع المفاصل المتعددة الخيوط التقليدية ، يوفر نوع الجناح 96:
• تسهيل التشديد اليدوي / تخفيف تحت الضغط
• تحديد الموقع بشكل أسرع أثناء التثبيت
• تركيب لوحات مبسطة مع أحجام واجهة متسقة
• اتصال موثوق به عندما يتطلب تفكيكه بشكل متكرر
