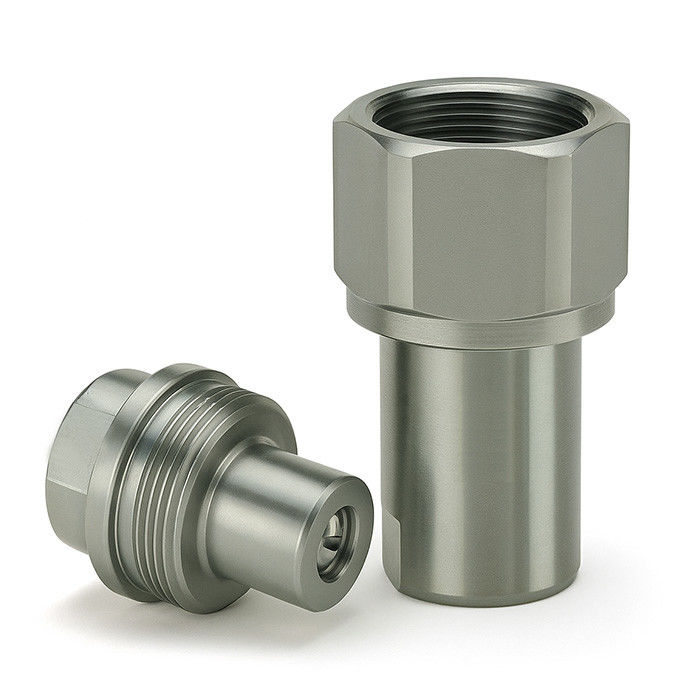

وصلات سريعة هيدروليكية ملولبة - CB-SPS-3FN-W6000

وصلات سريعة هيدروليكية ملولبة - CB-SPS-3FN-W6000

مكان المنشأ:

شنغهاي، الصين

اسم العلامة التجارية:

Carterberg

إصدار الشهادات:

IATF16949

رقم الموديل:

CB-SPS-3FN-W6000

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
سيريس:
الخيوط-هيدروليك-قشور
الحجم:
1/4 "، 3/8" ، 1/2 "، 3/4" ، 1 "، 1-1/4" ، 1-1/2 "، 2"
المواد:
الفولاذ المقاوم للصدأ
ضغط العمل:
ما يصل إلى 15،950 رطل / بوصة مربعة
تدفق تصنيفا:
ما يصل إلى 94.3 لتر/دقيقة
درجة حرارة العمل:
-20 درجة مئوية إلى +200 درجة مئوية (FKM) / -40 درجة مئوية إلى +150 درجة مئوية (EPDM)
تطبيق:
المنصات البحرية والمعدات تحت سطح البحر ، دوائر سوائل النفط والغاز ، الأنظمة الهيدروليكية المتنقلة عا
قابل للتبديل:
سلسلة Hansen W6000
شروط الدفع والشحن
الحد الأدنى لكمية
التفاوض
الأسعار
قابل للتفاوض
تفاصيل التغليف
كرتون
وقت التسليم
7-20 يوم عمل
شروط الدفع
L / C ، D / A ، D / P ، T / T ، ويسترن يونيون
القدرة على العرض
5000 ~ 20000 جهاز كمبيوتر / شهر
وصف المنتج

ربط هيدروليكي من الفولاذ المقاوم للصدأ

بنيت للضغط، مصممة للتآكل.

الـ CB-SPS-3FN-W6000 من Carterberg هو ربط هيدروليكي سريع صلب وموجه من الفولاذ المقاوم للصدأ عالية الجودة للحصول على أقصى قدر من المتانة في البيئات العدوانية.تم تصميم هذا النموذج للتعامل مع الضغط المتبقي أثناء التوصيل ، مما يجعله حلًا موثوقًا للمنصات البحرية وأنظمة النفط والغاز وتطبيقات الصدمات الميكانيكية الثقيلة.
مع التصميم المزدوج للاغلاق ، يضمن CB-SPS-3FN-W6000 خفض فقدان السوائل وتحسين مكافحة التلوث ، حتى في العمليات الديناميكية أو التآكلية.

الخصائص الرئيسية

ربط الخيط إلى الاتصال
الارتباط الآمن بالخيوط يمنع القطع العرضي تحت الحمل أو الاهتزاز.يوصى بتطبيقات هيدروليكية عالية النبض.
بناء الفولاذ المقاوم للصدأ
المصنوع من الفولاذ المقاوم للصدأ AISI 316L (المكافئ لـ 1.4404) ، يوفر هذا القابض مقاومة تآكل ممتازة في البحار أو البحار أو بيئات التعرض للكيماويات.
تحمل الضغط المتبقي
مصممة خصيصًا للسماح بالاتصال حتى عندما يكون هناك ضغط هيدروليكي متبقي عالق في الخط.يوصى بتشحيم الخيوط عند الاتصال تحت الحمل.
خسارة سائل منخفضة + صمام عدم التسرب
تصميم صمام الوجه السائل يقلل من إدراج الهواء ويمنع تسرب الزيت أثناء فصل الاتصال ، مما يدعم النظافة على المدى الطويل في الأنظمة الهيدروليكية المغلقة.
خيارات الختم المزدوج متاحة
مجهزة إما بـ FKM (Viton) أو EPDM elastomers لتتناسب مع نطاق درجة حرارة واسع واحتياجات التوافق السائل المختلفة.

المواصفات التقنية

المعلم القيمة
النموذج CB-SPS-3FN-W6000
نوع الاتصال مقوى (يدوياً)
تصميم الصمام وجهها مغلق مزدوج
مادة الجسم الفولاذ المقاوم للصدأ AISI 316L (1.4404)
مادة الختم FKM أو EPDM
الاتصال تحت الضغط المتبقي نعم (جانب المقبس)
نطاق الحجم 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2"
ضغط تشغيل أقصى ما يصل إلى 15,950 psi (1100 bar)
التدفقات الاسمية ما يصل إلى 94.3 لتر / دقيقة (اعتمادا على الحجم)
درجة حرارة العمل -20 درجة مئوية إلى +200 درجة مئوية (FKM) / -40 درجة مئوية إلى +150 درجة مئوية (EPDM)

لمحة عامة عن الأبعاد

أنثى (سوكيت)

وصلات سريعة هيدروليكية ملولبة - CB-SPS-3FN-W6000 0

حجم الجسم شريك الخيط أ ب HEX
ربع بوصة CB-S2S-5FN 4/4-18 53 35 19
ربع بوصة CB-S2S-5FG 1/4-19 53 35 19
3/8 " CB-S3S-5FN 3/8-18 65 38 23
3/8 " CB-S3S-5FG 3/8-19 65 38 23
نصف CB-S4S-5FN 1/2-14 74 45 27
نصف CB-S4S-5FG 1/2-14 74 45 27
3/4 " CB-S6S-5FN 3/4-14 91 55 35
3/4 " CB-S6S-5FG 3/4-14 91 55 35
1" CB-S8S-5FN 1-11 1/2 103 69 41
1" CB-S8S-5FG 1-11 103 69 41


الذكر (المغلق)

وصلات سريعة هيدروليكية ملولبة - CB-SPS-3FN-W6000 1

حجم الجسم شريك الخيط ج د HEX
ربع بوصة CB-P2S-3FN 4/4-18 35 15 19
ربع بوصة CB-P2S-3FG 1/4-19 35 15 19
3/8 " CB-P3S-3FN 3/8-18 42 19 23
3/8 " CB-P3S-3FG 3/8-19 42 19 23
نصف CB-P4S-3FN 1/2-14 50 22 27
نصف CB-P4S-3FG 1/2-14 50 22 27
3/4 " CB-P6S-3FN 3/4-14 63 29 35
3/4 " CB-P6S-3FG 3/4-14 63 29 35
1" CB-P8S-3FN 1-11 1/2 71 36 41
1" CB-P8S-3FG 1-11 71 36 41


التطبيقات

• منصات بحرية ومعدات تحت البحر
• دوائر سائل النفط والغاز
• أنظمة هيدروليكية متنقلة عالية الاهتزاز
• آلات معالجة المواد مع الصدمة الميكانيكية
• الأنظمة الحساسة للضغط أو التي تسيطر على التلوث
