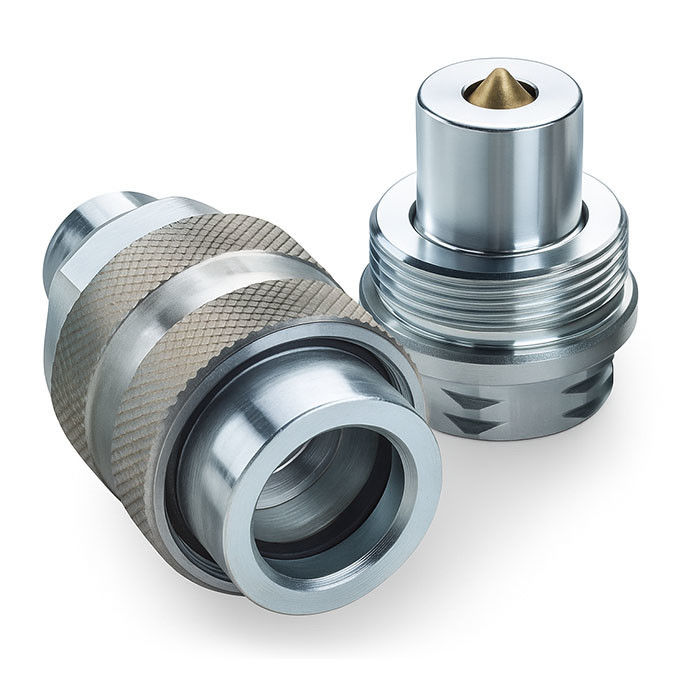

المقابضات الهيدروليكية السريعة ذات الخيوط cb-sps-3fn-wa56000

المقابضات الهيدروليكية السريعة ذات الخيوط cb-sps-3fn-wa56000

مكان المنشأ:

شنغهاي، الصين

اسم العلامة التجارية:

Carterberg

إصدار الشهادات:

IATF16949

رقم الموديل:

CB-SPS-3FN-WA56000

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
سيريس:
الخيوط-هيدروليك-قشور
الحجم:
1/4 "، 3/8"
المواد:
الصلب الكربوني المطلي بالزنك
أقصى ضغط تشغيل:
10000 رطل لكل بوصة مربعة
تدفق تصنيفا:
11 لتر/دقيقة (1⁄4") / 16 لتر/دقيقة (3⁄8")
درجة حرارة العمل:
-20 درجة مئوية إلى + 120 درجة مئوية
تطبيق:
معدات الرفع الهيدروليكية ، وأنظمة الرداء للهواتف المحمولة ، وأدوات إنقاذ الطوارئ
قابل للتبديل:
سلسلة HANSEN W56000
شروط الدفع والشحن
الحد الأدنى لكمية
التفاوض
الأسعار
قابل للتفاوض
تفاصيل التغليف
كرتون
وقت التسليم
7-20 يوم عمل
شروط الدفع
L / C ، D / A ، D / P ، T / T ، ويسترن يونيون
القدرة على العرض
5000 ~ 20000 جهاز كمبيوتر / شهر
وصف المنتج

وصلة هيدروليكية سريعة التوصيل ملولبة CB-SPS-3FN-WA56000 | كارتربرغ

CB-SPS-3FN-WA56000 من كارتربرغ عبارة عن وصلة سريعة هيدروليكية عالية الضغط مع وصلة ملولبة متينة، مصممة خصيصًا للمعدات المدمجة وأنظمة الهيدروليكية المحمولة.مصممة لتحمل ضغط تشغيل يصل إلى 10000 رطل لكل بوصة مربعة، تتفوق هذه الوصلة في السيناريوهات الهامة مثل الرافعات الهيدروليكية وأدوات الإنقاذ، حيث لا يمكن المساومة على الموثوقية والاحتفاظ بالضغط.
تم تصميم WA56000 لتحقيق أداء خالٍ من التسرب مع الحد الأدنى من دخول الهواء.تضمن واجهة لولبية للتوصيل جنبًا إلى جنب مع صمامات على طراز البوبيت إحكام إغلاق مزدوجًا آمنًا أثناء الفصل.الهيكل المدمج والمعالجة السطحية القوية يجعلها مناسبة بشكل خاص للإعدادات الهيدروليكية المحدودة المساحة أو المتنقلة.

الميزات الرئيسية

•  مصنفة حتى 10000 رطل لكل بوصة مربعة للتطبيقات عالية الضغط.
•  يتيح نظام التوصيل الملولب توصيلات آمنة حتى تحت الحمل.
•  يوفر تصميم صمام البوبيت إيقافًا فعالًا ويمنع فقدان السوائل.
•  يضمن الفولاذ الكربوني المطلي بالزنك ثلاثي التكافؤ مقاومة التآكل.
•  يقلل الحد الأدنى من دخول الهواء أثناء التوصيل من الأداء الهيدروليكي.
•  تصميم مدمج مثالي للرافعات المتنقلة وأنظمة الرفع وأدوات الطوارئ.

المواصفات الفنية

المعلمة القيمة
نوع الوصلة ملولب للتوصيل، صمام بوبيت
حجم الجسم (بالبوصة) ¼", ⅜"
أقصى ضغط تشغيل 10000 رطل لكل بوصة مربعة (700 بار)
الحد الأدنى لضغط الانفجار 40000 رطل لكل بوصة مربعة (2800 بار)
معدل التدفق 11 لتر/دقيقة (¼") / 16 لتر/دقيقة (⅜")
دخول الهواء 1.1 مل (¼") / 1.9 مل (⅜")
المادة فولاذ كربوني مطلي بالزنك
مادة الختم NBR
نوع الاتصال ملولب يدويًا
نطاق درجة الحرارة -20 درجة مئوية إلى +120 درجة مئوية


نظرة عامة على الأبعاد

أنثى (مقابس)

المقابضات الهيدروليكية السريعة ذات الخيوط cb-sps-3fn-wa56000 0

حجم الجسم رقم القطعة الخيط أ ب سداسي
1/4" CB-S2S-3MN-C 1/4 NPT 60 28,5 22
3/8" CB-S3S-3MN-C 3/8 NPT 70 35 27


ذكر (قابس)

المقابضات الهيدروليكية السريعة ذات الخيوط cb-sps-3fn-wa56000 1

حجم الجسم رقم القطعة الخيط ج د سداسي
1/4" CB-P2S-3MN-C 1/4 NPT 35 15,9 19
3/8" CB-P3S-3MN-C 3/8 NPT 42 19 23


التطبيقات

•  معدات الرفع الهيدروليكية
•  أنظمة الرفع المتنقلة
•  أدوات الإنقاذ في حالات الطوارئ
•  هيدروليكيات عالية الضغط مدمجة أو متنقلة
•  وحدات الصيانة للآلات الصناعية

التصميم والتشغيل

يستخدم CB-SPS-3FN-WA56000 نظامًا لولبيًا للتوصيل للحفاظ على سلامة الختم حتى في البيئات ذات الاهتزازات العالية أو الضغط المتبقي. تشتمل أجسام الصمامات على ختم على طراز البوبيت لضمان عدم وجود تسرب أثناء الفصل. يسمح تصميمها السداسي بسهولة التركيب بمساعدة الأدوات في التجميعات الضيقة.
