الارتباطات السريعة ذات الوجه المسطح iso-16028-cb-sp-6fn-vep

الارتباطات السريعة ذات الوجه المسطح iso-16028-cb-sp-6fn-vep

مكان المنشأ:

شنغهاي، الصين

اسم العلامة التجارية:

Carterberg

إصدار الشهادات:

IATF16949

رقم الموديل:

CB-SP-6FN-VEP

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
النوع:
اقتران هيدروليكي سريع
سيريس:
مقرن سريع الوجه مسطح
معيار ISO:
ISO 16028
الحجم:
1/2 "، 5/8" ، 3/4 "1" ، 1-1/2 "
Material:
Carbon steel with chrome plating
الضغط المسموح به:
ما يصل إلى 7000 رطل لكل بوصة مربعة
نطاق الحرارة:
-20 درجة مئوية إلى + 120 درجة مئوية
Application:
Hydraulic circuits in construction machinery ,Steel plants, mining equipment,Mobile hydraulic systems and utility vehicles
Interchangeable:
STUCCHI VEP Series
شروط الدفع والشحن
الحد الأدنى لكمية
التفاوض
الأسعار
قابل للتفاوض
تفاصيل التغليف
كرتون
وقت التسليم
7-20 يوم عمل
Payment Terms
L/C,D/A,D/P,T/T,Western Union
القدرة على العرض
5000 ~ 20000 جهاز كمبيوتر / شهر
وصف المنتج

CB-SP-6FN-VEP القفل المتسلسل المفلس الوجه الهيدروليكي الارتباط السريع (كارتربرغ)

الـ CB-SP-6FN-VEP هو ربط هيدروليكي سريع من Carterberg للخدمات الثقيلة ذات القفل المتداخل ، تم تصميمه لتطبيقات الضغط العالي والضغط المتبقي.يحتوي على تصميم صمام إطفاء و غطاء قفل يدوي ، مما يضمن اتصال آمن ، يقلل من التسرب حتى في ظروف العمل القاسية.هذا النموذج يبرز في عائلة كارتربرغ المسطحة كحل مثالي حيث الاتصال الآمن تحت الضغط ومقاومة الاهتزازات أمر حاسم.


الميزات الرئيسية والمزايا التقنية

السمة الوصف
قفل الأكمام المتداخلة يستخدم المرفق الأنثوي غطاءً متسلسلًا لتأمين الاتصال يدويًا مع المرفق الذكور ، مما يمنع فصل الاتصال بسبب الاهتزاز أو السحب.
الاتصالات تحت الضغط المتبقي تم تصميم الحلمة الذكور للسماح بالانضمام حتى عندما يكون الضغط المتبقي موجودًا ، مما يقلل من وقت التوقف أثناء تغيير الأدوات أو الأنبوب.
تصميم صمام الصرف صمامات الوجه المسطح تقلل من تسرب السائل أثناء فصل وتقليل إدراج الهواء أثناء إعادة الاتصال.
بناء الحديد الصلب الصلب جميع المفاصل مصنوعة بدقة من فولاذ الكربون الصلب من أجل قوة متفوقة ومقاومة الصدمة الهيدروليكية والاندفاع.
ختم BFT مضاد للانفجار يقدم الختم من المطاط النترلي مع بنية BFT المرتبطة موثوقية ممتازة في الظروف القاسية.
طلاء الكروم الصديق للبيئة معالجة السطح المتقدمة تحسن مقاومة التآكل، مما يجعلها مناسبة للبيئات الخارجية والرطبة.


المواصفات التقنية

الحجم (بعد بوصة) نوع الخيوط الضغط الاسمي (PSI) التدفق الاسمي (GPM)
نصف G1/2 7000 12
5/8 G3/4 7000 28
3/4 G1 7000 50
1 G1-1/4 6000 88
1-1/2 G1-1/2 5000 152


• نطاق الحرارة:-20°C إلى +120°C

مادة الختم:NBR (القطن النترلي)

مادة الجسم:الفولاذ الكربوني مع التلوين الكروم

الامتثال:الـ ISO 16028

قابل للتبادل مع:سلسلة STUCCHI VEP


تطبيقات نموذجية

• الدوائر الهيدروليكية في آلات البناء (على سبيل المثال، المكسرات، المقصات، سحقات)
• مصانع الصلب ومعدات التعدين
• الأنظمة الهيدروليكية المتنقلة والمركبات
• أدوات هيدروليكية عالية الضغط مع تغيير متكرر
• إصلاح الميدان أو استبدال تحت الضغط المتبقي

لمحة عامة عن الأبعاد

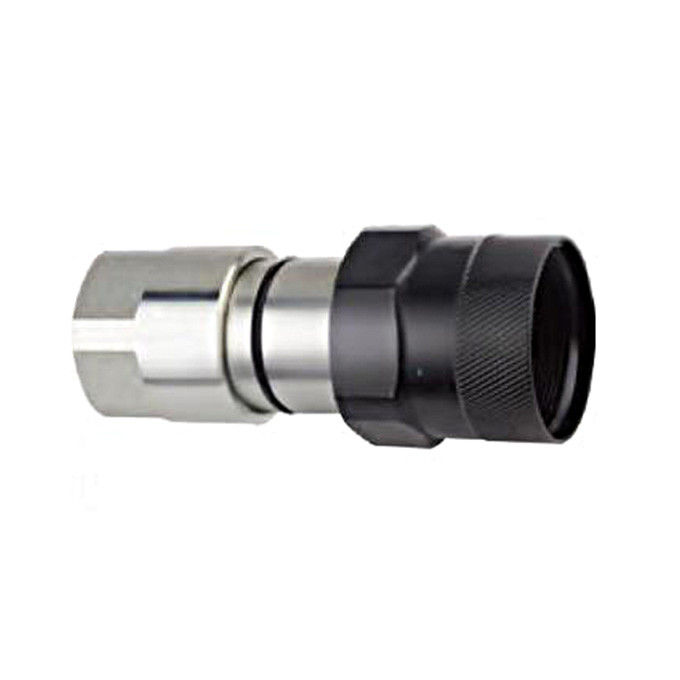

 أنثى (سوكيت)

الارتباطات السريعة ذات الوجه المسطح iso-16028-cb-sp-6fn-vep 0

الجزء رقم

LS

د

HEX1

HEX2

أ

T

CB-S4S-6FN-VEP

103.5

Φ49

S36 六角

S46六角

16.5

G1/2 NPT1/2

CB-S6S-6FN-VEP

114

Φ53.7

S41六角

S50六角

20

G3/4 NPT3/4

CB-S8S-6FN-VEP

133.5

Φ58.8

S46六角

S55六角

21

G1 NPT1

CB-S10S-6FN-VEP

145.2

Φ68.7

S55六角

S65六角

21

G1-1/4 NPT1-1/4

CB-S12S-6FN-VEP

187.5

Φ92

S65六角

S85六角

21

G1-1/2 NPT1-1/2

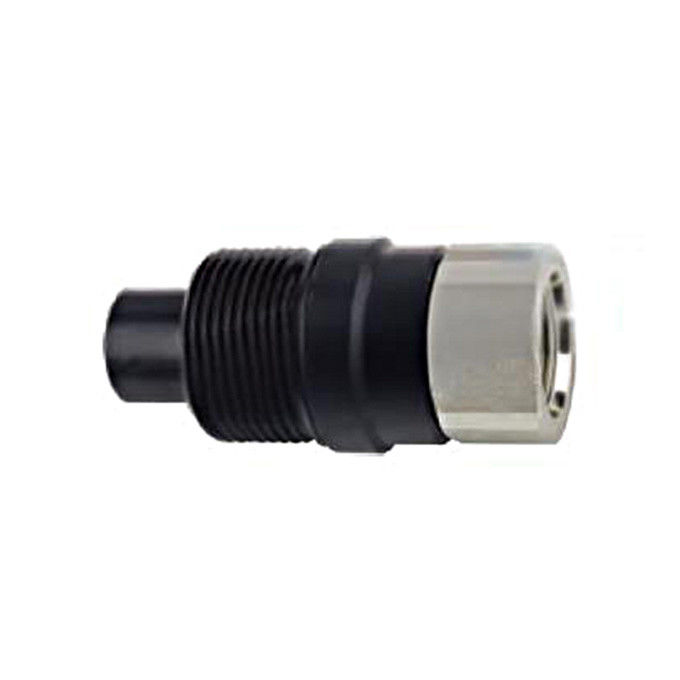

الارتباطات السريعة ذات الوجه المسطح iso-16028-cb-sp-6fn-vep 1

الجزء رقم

LS

ج

د

E

HEX2

أ

T

CB-P4S-6FN-VEP

95

18.8

24.54

M40*3

S36六角

16.5

G1/2 NPT1/2

CB-P6S-6FN-VEP

98.8

19.5

27.04

M45*3

S36六角

20

G3/4 NPT3/4

CB-P8S-6FN-VEP

113.9

24

29.95

M50*3

S46六角

21

G1 NPT1

CB-P10S-6FN-VEP

123.5

24.8

36.05

M58*3

S55六角

21

G1-1/4 NPT1-1/4

CB-P16S-6FN-VEP

150

31.5

57

Tr80*4

S65六角

21

G1-1/2 NPT1-1/2



اتصل بنا للحصول على عينات أو خيارات مخصصة

الـ CB-SP-6FN-VEP من كارتربرغ هو الخيار المثالي للأنظمة الهيدروليكية التي تتطلب ربطًا سريعًا آمنًا وذو ضغط عالي وآمن.
اتصل بفريقنا الهندسيللحصول على مواصفات مفصلة، الأسعار، أو دعم العينة.
