Place of Origin:
Shanghai, China
اسم العلامة التجارية:
Carterberg
إصدار الشهادات:
IATF16949
Model Number:
CB-SP-6FN-PTR
تعتبر CB-SP-6FN-PTR من Carterberg وصلة سريعة هيدروليكية مدمجة ذات وجه مسطح مصممة لتطبيقات المساحات الضيقة وعالية الموثوقية. وهي مصنوعة من الفولاذ المقوى ومحمية بطبقة من ثنائي كرومات الزنك الأصفر، مما يضمن مقاومة قوية للتآكل مع الحفاظ على خفة الوزن وصغر الحجم.
يدمج هذا الطراز ختمًا مضادًا للانفجار، وغلاف قفل لمنع السحب، وهيكلًا واقيًا مقاومًا للغبار — كل ذلك ضمن تصميم متوافق تمامًا مع وصلات سلسلة NITTO 350. إنه مثالي لأنظمة الهيدروليكية المتنقلة التي تتطلب موثوقية عالية في ظروف التركيب المقيدة، مثل مركبات خدمة الطاقة الكهربائية أو الأدوات الهيدروليكية المدمجة.
| الميزة | الوصف |
|---|---|
| صمام عدم التسرب ذو الوجه المسطح | يقلل من فقدان السوائل ودخول الهواء أثناء الفصل؛ مثالي للعمليات النظيفة والآمنة. |
| قفل الغلاف الميكانيكي | يمنع السحب العرضي أو الفصل الناتج عن الاهتزاز أثناء تشغيل المعدات. |
| حماية ختم الغبار | يمنع هيكل الغلاف الخارجي دخول الحطام، مما يحمي آلية القفل والصمام. |
| ختم مضاد للانفجار | مع حلقة دعم PTFE للتعامل مع ضغط الاندفاع دون تلف الختم. |
| طلاء الزنك الأصفر | يوفر مقاومة محسنة للتآكل مقارنة بالطلاءات القياسية، مع توفير تحديد مرئي. |
| هيكل فولاذي + مكونات مقواة | لتحمل ميكانيكي في البيئات المحمولة أو المعرضة للاهتزاز. |
| عامل شكل مضغوط | شكل نحيف مثالي لمساحات التركيب الضيقة (أحجام 1/4 بوصة و 3/8 بوصة فقط). |
| NITTO 350 Interchange | متوافق مباشرة مع الوصلات القياسية اليابانية في السلسلة 350. |
| حجم الجسم | 1/4" | 3/8" |
|---|---|---|
| الضغط المقدر | 5000 PSI | |
| معدل التدفق الأقصى | 6GPM | |
| درجة الحرارة | -20 درجة مئوية إلى +120 درجة مئوية | |
| مادة الختم | NBR (مطاط النتريل) | |
| طلاء السطح | ثنائي كرومات الزنك الأصفر | |
| نوع الاتصال | ادفع للاتصال بقفل الغلاف | |
| نوع الصمام | تصميم مسطح الوجه غير قابل للتسرب | |

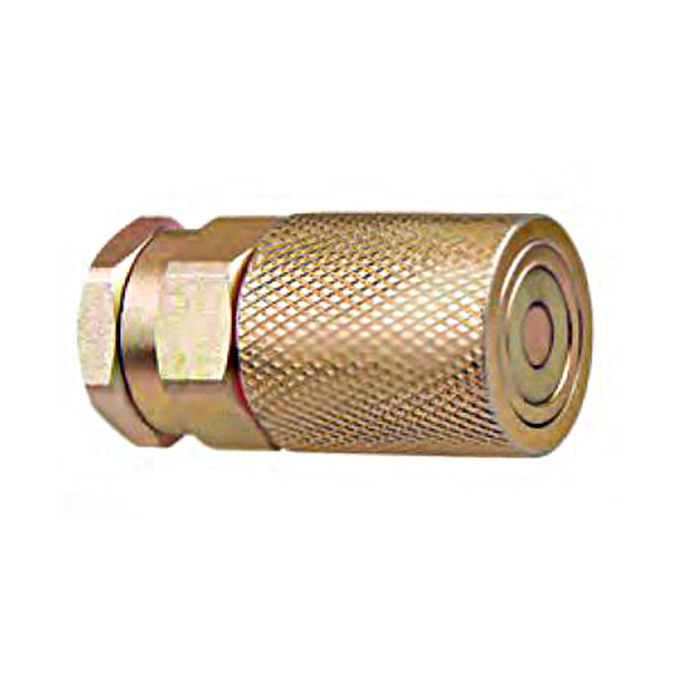

أنثى (مقابس)
|
رقم الجزء |
LS |
ΦD |
HEX1 |
A |
T |
|
CB-S2S-6FN-PTR |
59.3 |
30.4 |
27 |
14 |
ZG1/4 NPT1/4 |
|
CB-S3S-6FN-PTR |
71.1 |
31.5 |
30 |
16 |
ZG3/8 NPT3/8 |

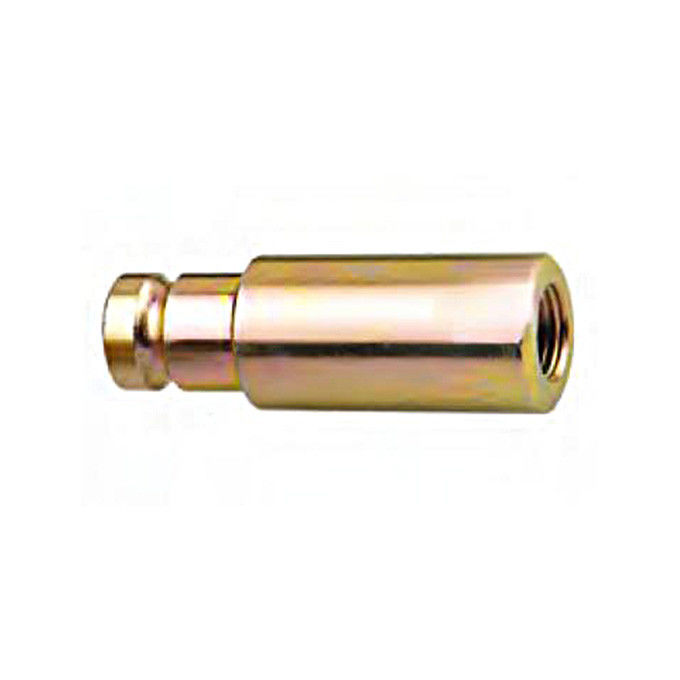

ذكر (قابس)
|
رقم الجزء |
LP |
C |
HEX2 |
A |
T |
|
CB-P2S-6FN-PTR |
64 |
20.5 |
19 |
14 |
ZG1/4 NPT1/4 |
|
CB-P3S-6FN-PTR |
71 |
25.5 |
24 |
16 |
ZG3/8 NPT3/8 |
• صيانة مركبات المرافق الكهربائية
• أنظمة الأدوات الهيدروليكية المدمجة
• خدمة ميدانية لتوليد الطاقة
• الرافعات الهيدروليكية وأنظمة التحكم مع قيود المساحة
• المعدات التي تتطلب ختمًا مضادًا للانفجار
