الارتباطات السريعة ذات الوجه المسطح iso-16028-cb-sp-6fn-ptf

الارتباطات السريعة ذات الوجه المسطح iso-16028-cb-sp-6fn-ptf

مكان المنشأ:

شنغهاي، الصين

اسم العلامة التجارية:

Carterberg

إصدار الشهادات:

IATF16949

رقم الموديل:

CB-SP-6FN-PTF

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
النوع:
اقتران هيدروليكي سريع
سيريس:
مقرن سريع الوجه مسطح
ISO Standard:
iso 16028
الحجم:
1/4 "، 3/8" ، 1/2 "، 5/8" 3/4 "، 1" 1-1/2 "، 2"
المواد:
فولاذ الكربون
الضغط المسموح به:
ما يصل إلى 5000 رطل / بوصة مربعة
نطاق الحرارة:
-20 درجة مئوية إلى + 120 درجة مئوية
التطبيق:
مرفقات حفارة , آلات الطريق ومركبات الخدمة البلدية , الأدوات الهيدروليكية في بيئات القذرة أو الاهتزاز
قابل للتبديل:
Parker Fem ، Stucchi Firg ، Aeroquip FD89 ، Hansen FF Series
شروط الدفع والشحن
الحد الأدنى لكمية
التفاوض
الأسعار
قابل للتفاوض
تفاصيل التغليف
كرتون
وقت التسليم
7-20 يوم عمل
شروط الدفع
L / C ، D / A ، D / P ، T / T ، ويسترن يونيون
Supply Ability
5000~20000 pc/month
وصف المنتج

CB-SP-6FN-PTF وجه مسطح الهيدروليكية التوصيلات السريعة

سلسلة CB-SP-6FN-PTF من كارتربرغ تمثل نظام ربط هيدروليكي سريع موثوق به مصمم لضمان أمان الاتصال، مقاومة التلوث،وسلامة المشغلين في الهيدروليكية المتنقلة والصناعية ذات الطلب الكبيريتم تصميم كل من المفاصل الذكورية والإناثية في سلسلة PTF بآلية قفل غطاء ميكانيكي تحمي من الانقطاع العرضي بسبب الاهتزاز أو توتر الأنبوب أو الاصطدام.الغطاء الخارجي المقاوم للغبار، القفل متعدد الكرات المتكامل، والخيوط المقاومة للانفجار المربوطة توفر نظامًا قويًا يحافظ على سلامة الهيدروليكية حتى في البيئات القاسية.
هذه السلسلة تتوافق بالكامل مع معايير ISO 16028 وهي مثالية للمعدات التي تكون فيها السلامة ووقت التشغيل حاسماً.

الخصائص المميزة

السمة الوصف
قفل يدوي ميكانيكي يمنع الانقطاع غير المقصود الناجم عن السحب أو الاهتزاز أو الحركة المفاجئة
صمام ضد التسرب على الوجه المسطح يمنع تسرب السائل أو إدراج الهواء أثناء عمليات الاتصال / فصل. نظيف وآمن للمشغلين والأنظمة.
غبار الحماية الغطاء الخارجي يغطي منطقة الغطاء لإبعاد الأوساخ والرمال أو الحطام، مما يطيل عمر الصمام.
جسم الفولاذ المقاوم مصنعة من البارستوك ومعالجة حرارية لمقاومة الصدمات والاهتزازات.
الختم المربوط مع PTFE الاحتياطي أغطية NBR مع دعم مضاد للانفجار تضمن سلامة الختم تحت زيادة الضغط.
آلية قفل متعددة الكرات يوفر محاذاة دقيقة ويقلل من إجهاد التواء الأنابيب.
ISO 16028 التوافق قابلة للتبادل مع غيرها من مقترحات الوجه المسطح التي تلتزم بـ ISO 16028

المواصفات التقنية

حجم الجسم (بعد بوصة) 1/4 3/8 نصف 5/8 3/4 1 1-1/2 2
الضغط الاسمي (PSI) 5000 3000 3000 3000 3000 3000 3000 3000
التدفق الاسمي (GPM) 3 6 12 20 28 50 80 100
نطاق الحرارة -20°C إلى +120°C
مادة الختم القياسية NBR (القطن النترلي)
نوع الاتصال إغلاق الأكمام لدفع للاتصال
نوع الخيوط BSPP أو NPT (في قائمة أرقام الأجزاء)


لمحة عامة عن الأبعاد

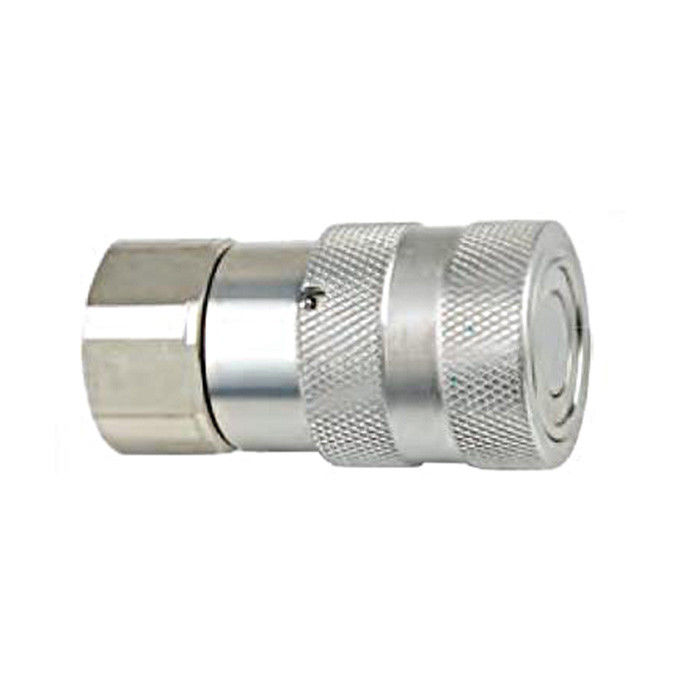

أنثى ((سوكيت))

الارتباطات السريعة ذات الوجه المسطح iso-16028-cb-sp-6fn-ptf 0

الجزء رقم

LS

د

HEX1

أ

T

CB-S2S-6FN-PTF

58.2

28

22

14

G1/4 NPT1/4

CB-S3S-6FN-PTF

68.1

32

27

14

G3/8 NPT3/8

CB-S3S-6FN-PTF

73.3

32

27

18

G1/2 NPT1/2

CB-S4S-6FN-PTF

75.1

38

32

18

G1/2 NPT1/2

CB-S4S-6FN-PTF

81.1

38

36

20

G3/4 NPT3/4

CB-S6S-6FN-PTF

79.9

42

36

22

G3/4 NPT3/4

CB-S8S-6FN-PTF

99.2

48

41

23

G1 NPT1

CB-S10S-6FN-PTF

111.5

56

55

24

G1-1/4 NPT1-1/4

CB-S12S-6FN-PTF

150

79.5

65

30

G1-1/2 NPT1-1/2

CB-S16S-6FN-PTF

167

98.5

85

31

G2 NPT2

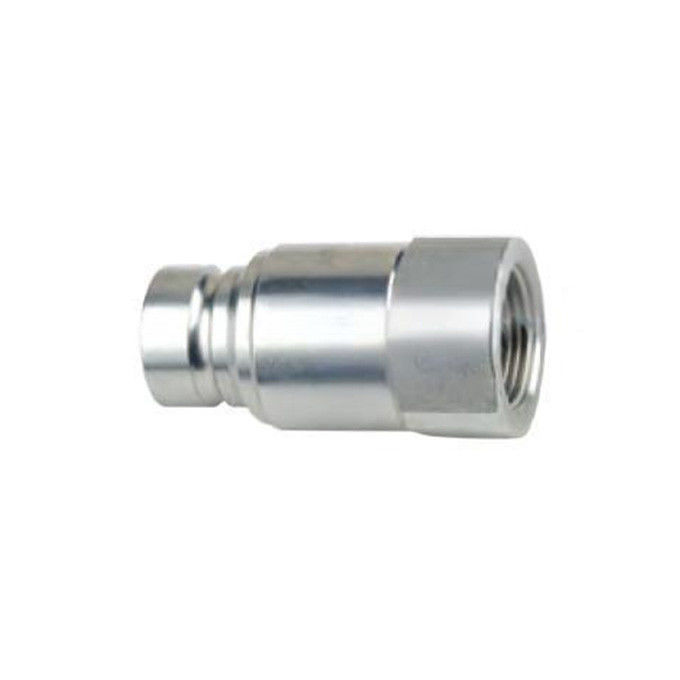

الذكر (المغلق)

الارتباطات السريعة ذات الوجه المسطح iso-16028-cb-sp-6fn-ptf 1

الجزء رقم

LP

د

ج

HEX2

أ

T

CB-P2S-6FN-PTF

48

16.1

36

22

15.5

G1/4 NPT1/4

CB-P3S-6FN-PTF

61.5

19.7

40.5

24

16

G3/8 NPT3/8

CB-P3S-6FN-PTF

61.5

19.7

40.5

27

16

G1/2 NPT1/2

CB-P4S-6FN-PTF

68

24.5

48

32

16

G1/2 NPT1/2

CB-P4S-6FN-PTF

73

24.5

48

36

18

G3/4 NPT3/4

CB-P6S-6FN-PTF

70.5

27

50.5

36

19

G3/4 NPT3/4

CB-P8S-6FN-PTF

85.5

30

57

41

23

G1 NPT1

CB-P10S-6FN-PTF

90

36

55

55

24

G1-1/4 NPT1-1/4

CB-P12S-6FN-PTF

112

57

74

65

30

G1-1/2 NPT1-1/2

CB-P16S-6FN-PTF

123.9

73

92

75

31

G2 NPT2


التطبيقات

• مرفقات الحفر
• آلات الطرق ومركبات الخدمات البلدية
• أدوات هيدروليكية في بيئات قذرة أو ترتعش
• الغابات والزراعة والمعادن وأنظمة الرفع
• الأنظمة التي تتطلب قفل الأمان وحماية الغبار

التوافق بين أجهزة ISO

متوافق مع أقراص القيود الذكورية والإناث ISO 16028 من:
• باركر FEM
• ستوكي FIRG
• Aeroquip FD89
• سلسلة هانسن FF
