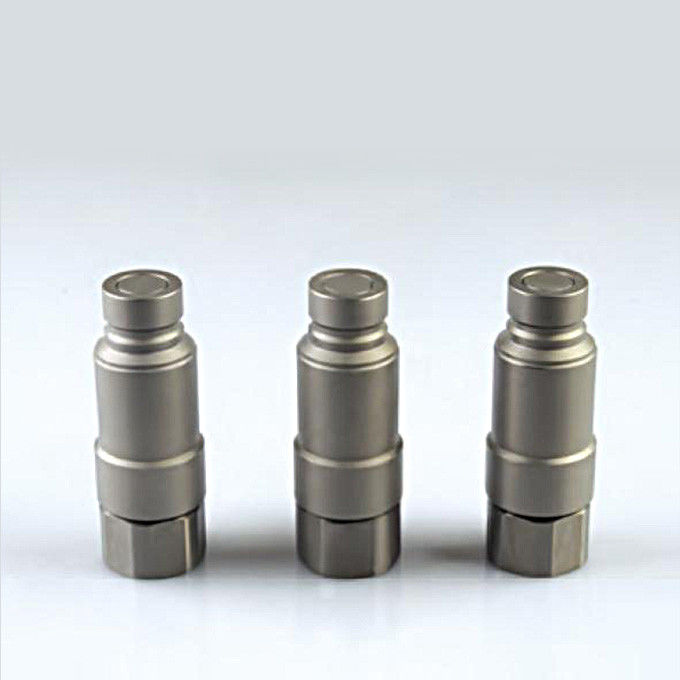

الارتباطات السريعة ذات الوجه المسطح iso-16028-cb-6fn-ffy

الارتباطات السريعة ذات الوجه المسطح iso-16028-cb-6fn-ffy

مكان المنشأ:

شنغهاي، الصين

اسم العلامة التجارية:

Carterberg

إصدار الشهادات:

IATF16949

رقم الموديل:

CB-6FN-FFY

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
Type:
hydraulic quick coupling
سيريس:
مقرن سريع الوجه مسطح
معيار ISO:
ISO 16028
الحجم:
1/4 "، 3/8" ، 1/2 "، 3/4" ، 1 "
المواد:
الصلب الكربون الصلب
الضغط المسموح به:
ما يصل إلى 5000 رطل / بوصة مربعة
Temperature Range:
-20°C ~ +120°C
التطبيق:
المرفقات الهيدروليكية مع الضغط المتبقي ، واجهات أدوات الكسارة حفارة ، وأدوات الحفر تحت الأرض وأدوات
قابل للتبديل:
ISO 16028 SARISE
شروط الدفع والشحن
الحد الأدنى لكمية
التفاوض
الأسعار
قابل للتفاوض
تفاصيل التغليف
كرتون
وقت التسليم
7-20 يوم عمل
شروط الدفع
L / C ، D / A ، D / P ، T / T ، ويسترن يونيون
القدرة على العرض
5000 ~ 20000 جهاز كمبيوتر / شهر
وصف المنتج

CB-6FN-FFY الجهاز الهيدروليكي الذكورية المقابلة على الوجه المسطح التصميم ثلاثي الصمامات

الـ CB-6FN-FFY من كارتربرغ هو عقدة هيدروليكية سريعة ذات وجه مسطح للرجال فقط تم تصميمها للتعامل مع ظروف الضغط والتدفق المتطلبة في أنظمة السوائل المتنقلة والصناعية.يحتوي على تصميم داخلي متقدم من ثلاثة صمامات، مما يسمح بالاتصال تحت الضغط المتبقي دون تسرب السائل أو إدراج الهواء.

يتم تصنيع كل ربط بدقة من الصلب الكربوني الصلب ويتم إتمامها بطلاء الزنك والنيكل الصديق للبيئة لمقاومة التآكل الممتازة.سلسلة FFY متوافقة مع معايير ISO 16028 ومصممة لموثوقية طويلة الأجل في البيئات مثل معدات البناء، المكابح الهيدروليكية، والأدوات تحت الأرض.


الخصائص الرئيسية

السمة الوصف
نظام داخلي من ثلاثة صمامات يحتوي على ثلاثة صمامات داخلية مستقلة تسمح بالاتصال الآمن والموثوق تحت الضغط المتبقي.
التصميم المسطح ضد التسرب يزيل فقدان السوائل و دخول الهواء أثناء التقطيع
الضغط المتبقي متوافق مصممة خصيصاً لسيناريوهات تغيير الأدوات عالية الضغط.
بناء بارستوك للفولاذ الكربوني يقدم قوة عالية ومقاومة الاهتزاز.
السطح المقوى بالزنك والنيكل يزيد من المتانة في البيئات الخارجية والآكل.
تتوافق مع معيار ISO 16028 مناسبة للاندماج مع الأنظمة الهيدروليكية القياسية ISO.


المواصفات التقنية

حجم الجسم (بعد بوصة) 1/4 3/8 نصف 3/4 1
الضغط الاسمي (PSI) 5000 4350 4350 3625 3000
التدفق الاسمي (GPM) 3 6 12 50 80
نطاق الحرارة -20°C ~ +120°C
الختم القياسي NBR (القطن النترلي)


لمحة عامة عن الأبعاد

الذكر (المغلق)

الارتباطات السريعة ذات الوجه المسطح iso-16028-cb-6fn-ffy 0

الجزء رقم

(ل)

د

HEX1

أ

T

CB-P2S-6FN-FFY

76.7

16.17

S20

11.8

G1/4

CB-P3S-6FN-FFY

78.1

19.75

S24

16.5

G3/8

CB-P4S-6FN-FFY

95.8

24.54

S32

17.8

G1/2

CB-P8S-6FN-FFY

113.9

29.95

S46

23.5

G1

CB-P10S-6FN-FFY

123.7

36.05

S55

23.4

G1-1/4


تطبيقات نموذجية

• المرفقات الهيدروليكية ذات الضغط المتبقي

• واجهات أدوات حفر الكاسح

• أدوات الحفر والحفر تحت الأرض

• المرافق الهيدروليكية

• أنظمة تحكم السوائل في البيئة القاسية
