Place of Origin:
Shanghai, China
اسم العلامة التجارية:
Carterberg
إصدار الشهادات:
IATF16949
رقم الموديل:
أجهزة التوصيل السريع الهيدروليكية ذات الخيوط
| الميزة | الوصف |
|---|---|
| الاشتباك الملولب الآمن | يمنع الانفصال بسبب الاهتزاز أو ارتفاع الضغط. |
| القدرة على توصيل الضغط المتبقي | اقتران آمن حتى عند وجود ضغط هيدروليكي محاصر. |
| بناء قوي | خيارات فولاذية مقواة أو نحاس عالي القوة، مقاومة للإجهاد والصدمات. |
| تكوينات صمام متعددة | وجه مسطح، إيقاف مزدوج، وأنبوبي للتحكم في الوسائط. |
| تنوع مادة الختم | حشيات NBR أو Viton أو EPDM لمختلف السوائل ونطاقات درجات الحرارة. |
| معايير الخيوط الدولية | توافق BSP و NPT والمقاييس. |
| خيارات مقاومة التآكل | طلاء الزنك الأصفر أو الزنك والنيكل للبيئات القاسية. |
| نوع الاقتران | الوصف | الأفضل لـ |
|---|---|---|

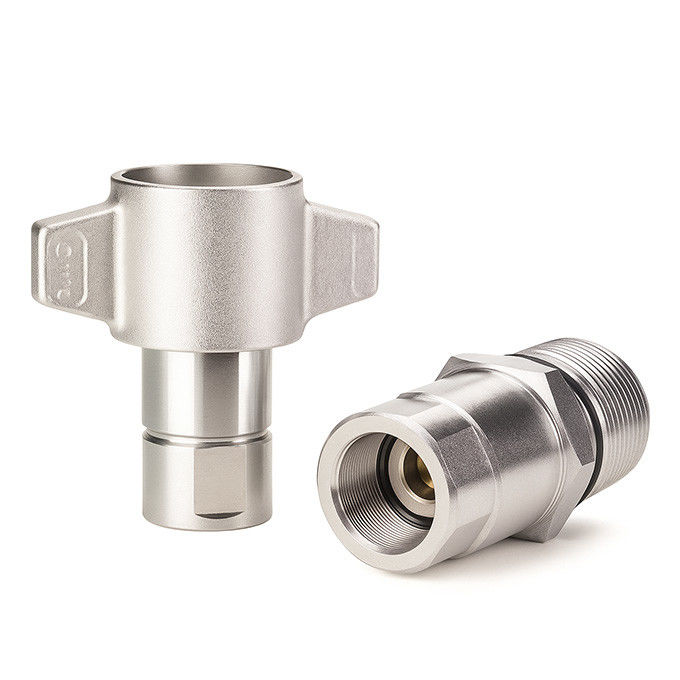

| ملولب بصامولة جناح | خيط يدوي دقيق الملعب، مثالي للتعامل مع الضغط المتبقي. | التعدين، الرافعات الهيدروليكية |

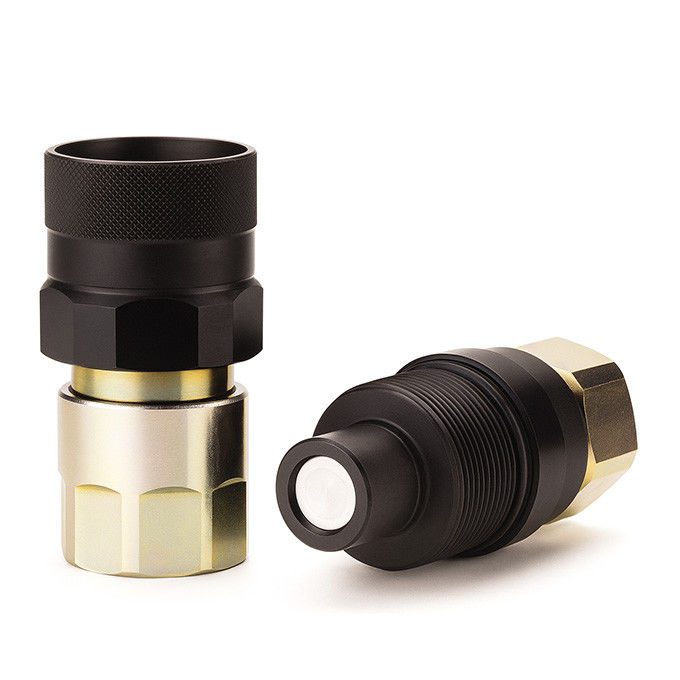

| وجه مسطح + قفل ملولب | فصل نظيف، غير قابل للانسكاب، ومقاوم للاهتزاز. | الحفارات النفطية، المنصات المتنقلة |
| ملولب مضغوط مع قفل الأكمام | ملف تعريف قصير، خارجي محكم الغلق، حماية من الغبار والحطام. | المركبات الخدمية، التركيبات الضيقة |
| وصلة نحاسية ملولبة | فعالة من حيث التكلفة، مقاومة للتآكل، مصنفة للضغط المنخفض. | معدات خدمة الطرق، الأنظمة الخفيفة |
غالبًا ما تعتمد الأنظمة الهيدروليكية التي تعمل بشكل موثوق في البيئات القاسية على تجهيزات التغيير السريع الملولبة التي تكون مستقرة هيكليًا ومتصلة بشكل آمن ولها أداء ثابت. ما يلي هو مقارنة للمعلمات ونظرة عامة على الخصائص النموذجية للطرز الرئيسية لسلسلة خيوط Carterberg، والتي يمكن تحديدها بسرعة وفقًا لضغوط العمل المختلفة ومتطلبات الختم وسيناريوهات التطبيق.
نظرة عامة على معلمات النموذج
| الموديل | تصنيف الضغط | نطاق الحجم | نوع الختم | ميزات مميزة | التطبيقات النموذجية |
| CB-SPS-3FN-FD86 | 750 رطل لكل بوصة مربعة | 1" / 1-1/4" | FKM / EPDM | تصميم مسطح الوجه، توصيل الضغط المتبقي، كم شديد التحمل | معدات البناء، الهيدروليكيات المتنقلة |
| CB-SPS-3FN-96 | 3000 رطل لكل بوصة مربعة | 1" / 1-1/4" | FKM / EPDM | هيكل مضغوط، تقليل فقدان السوائل، مقاوم للاهتزاز | الحفارات، الأدوات عالية التدفق |
| CB-HYDRAV-KD | 6525 رطل لكل بوصة مربعة | 1/4" إلى 1-1/2" | NBR / FKM | صمام شديد التحمل، هيكل الدفع والسحب، قفل قوي | الزراعة، شاحنات خدمة التعدين |
| CB-SPB-3FN | 3000 رطل لكل بوصة مربعة | 1/4" إلى 1" | NBR / FKM | تبادل ISO، ختم مزدوج، طلاء الكروم | المركبات العسكرية، وحدات الطاقة |
| CB-SPS-3FN-BC | 4000 رطل لكل بوصة مربعة | 1/2" إلى 1-1/2" | NBR / FKM | رأس مضغوط، سعة تدفق عالية، مقاوم للصدمات | شاحنات الخدمة، الرافعات المتنقلة |
| CB-SPS-3FN-BE | 5000 رطل لكل بوصة مربعة | 3/4" إلى 2" | NBR | خيط ACME، التوصيل تحت الضغط المتبقي، متوافق مع Faster/VOF | النفط والغاز، الزلاجات عالية الضغط |
| CB-SPS-3FN-BA | 10000 رطل لكل بوصة مربعة | 1/4" إلى 1-1/2" | NBR / FKM | كم أمان، وجه مسطح، غطاء غبار مدمج | آلات الغابات، هيدروليكيات السكك الحديدية |
| CB-SPS-3FN-CVV | 5000 رطل لكل بوصة مربعة | 3/8" إلى 1" | FKM | الفولاذ المقاوم للصدأ، مقاوم للتآكل، قدرة عالية على درجة الحرارة | المنصات البحرية، تجهيز الأغذية |
| CB-SPS-3FN-W26000 | 9425 رطل لكل بوصة مربعة | 1/4" إلى 1-1/2" | FKM | حشيات فيتون، مضادة للاهتزاز، هيكل محفور بالليزر | أنظمة دعم الطائرات الأرضية، البناء الثقيل |
| CB-SPS-3FN-W6000 | 15950 رطل لكل بوصة مربعة | 1/4" إلى 2" | FKM / EPDM | بناء قوي، متسامح مع ارتفاع الضغط، كم مشفر بالألوان | التعدين، منصات الحفر المتنقلة |
| CB-SPS-3FN-WA56000 | 10000 رطل لكل بوصة مربعة | 1/4" / 3/8" | FKM | هيكل صغير، تجويف ضيق، تحسين الختم الثابت | الدوائر الهيدروليكية المدمجة، الأدوات الآلية |
تفسير التطبيق النموذجي وتفاصيل النموذج
• CB-SPS-3FN-FD86 هو حل تغيير سريع شديد التحمل مصمم بواسطة Carterberg للمعدات الهيدروليكية المتنقلة. يعتمد هيكل صمام مسطح وختم مزدوج، مما يمكن أن يقلل بشكل فعال من خطر تسرب الزيت أثناء الفصل. يدعم نظام الغلاف مع ربط القفل الحلزوني توصيل الضغط المتبقي، وهو مناسب بشكل خاص لمحطات الصب التي يتم إدخالها بشكل متكرر وبيئات البناء. ⬆عرض التفاصيل →
• CB-SPS-3FN-96 يواصل المزايا الهيكلية لسلسلة FD86، ولكنه أكثر ملاءمة لمتطلبات التدفق العالي للأجهزة المدمجة. يقلل تصميم الهيكل القصير من تداخل التثبيت وهو مناسب لسيناريوهات مثل الكسارات والأدوات الهيدروليكية المحمولة باليد ذات المساحة المحدودة. ⬆ عرض التفاصيل →
• CB-HYDRAV-KD هو موصل تغيير سريع من الدرجة الصناعية بمستوى موثوقية عالي، جنبًا إلى جنب مع هيكل توصيل بالدفع وقفل حلزوني قوي، ومناسب لأنظمة مركبات صيانة التعدين والزراعة التي تتطلب استجابة سريعة وتوصيلاً عالي التردد. ⬆ عرض التفاصيل →
• CB-SPB-3FN تشتهر بقابليتها للتبادل ISO وتصميم الختم المزدوج، مما يجعلها مناسبة بشكل خاص لترقية واستبدال المنصات الهيدروليكية في الأنظمة الموحدة أو الصناعات العسكرية. يعزز العلاج النحاسي الرئيسي مقاومته للتآكل. ⬆ عرض التفاصيل →
• CB-SPS-3FN-BC يؤكد على الهيكل المدمج وحماية التأثير، والتكيف مع البيئات مثل مركبات العمل على ارتفاعات عالية ومعدات الإنقاذ في حالات الطوارئ، مما يضمن موثوقية الختم في الاهتزازات القوية والإدخال المتكرر. ⬆ عرض التفاصيل →
• CB-SPS-3FN-BE يعتمد حلزون ACME وقطر كبير الحجم، ويدعم توصيل الضغط المتبقي، وهو متوافق مع أنظمة Faster OGV/Stucchi VOF، مما يجعله خيارًا مثاليًا لمجالات الضغط العالي مثل النفط والغاز. ⬆ عرض التفاصيل →
• CB-SPS-3FN-BA يشتمل على كم قفل أمان وحلقة خارجية مقاومة للغبار لتعزيز الاستقرار التشغيلي في البيئات القاسية، مما يجعله مناسبًا لسيناريوهات مثل معدات الغابات ومركبات صيانة السكك الحديدية التي تتطلب مقاومة عالية للغاية للانقلاب. ⬆ عرض التفاصيل →
• CB-SPS-3FN-CVV يعتمد حديدًا مقاومًا للصدأ من الدرجة الغذائية وختم فيتون عالي الحرارة، والذي يمكن أن يقاوم التآكل وهو مناسب لأنظمة متطلبات النظافة العالية مثل المنصات البحرية وأنظمة التنظيف والمعدات الصيدلانية وما إلى ذلك. ⬆ عرض التفاصيل →
• CB-SPS-3FN-W26000 هو حل تغيير سريع عالي الضغط للغاية مع هيكل مضاد للاهتزاز ومضاد للقفل، بالإضافة إلى قدرات الختم ذات درجة الحرارة العالية والضغط العالي. إنه مناسب بشكل خاص لدعم الطائرات الأرضية ومعدات البناء على الطرق الثقيلة. ⬆ عرض التفاصيل →
• CB-SPS-3FN-W6000 هو نموذج شديد التحمل مصمم بواسطة Carterberg للتعدين تحت الأرض والمنصات الهيدروليكية عن بعد، ومناسب لضغط 6000 رطل لكل بوصة مربعة ويمتلك مقاومة فعالة للتأثير الهيدروليكي. ⬆ عرض التفاصيل →
• CB-SPS-3FN-WA56000 ينتمي إلى موصل التغيير السريع الصغير عالي الضغط، وهو مناسب للإدخال السريع في الأنظمة فائقة الصغر، ويعمل تصميم الختم الداخلي على تحسين كفاءة التحكم في السوائل. ⬆ عرض التفاصيل →
