مكان المنشأ:
شنغهاي، الصين
اسم العلامة التجارية:
Carterberg
إصدار الشهادات:
IATF16949
رقم الموديل:
CB-SPS-3FN-BE

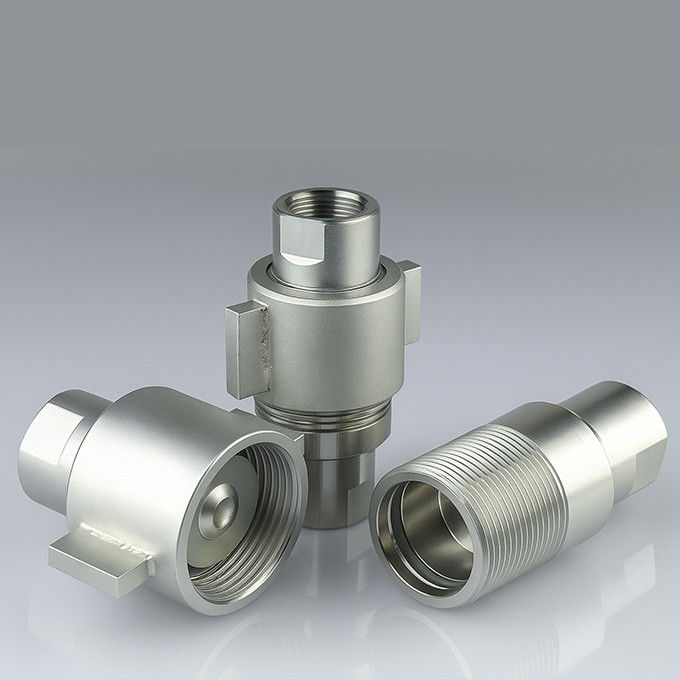

CB-SPS-3FN-BE عبارة عن وصلة اقتران هيدروليكية فولاذية متينة من Carterberg، مصممة لأنظمة نقل السوائل عالية الضغط التي تعمل في النفط والغاز, وحفارات الحفر, ومركبات البناء. مع كم قفل بصامولة جناح و ملف تعريف خيط ACME, فإنه يتيح التوصيل اليدوي السريع حتى في ظل الضغط المتبقي - دون الحاجة إلى أدوات.
يتميز هذا الطراز بـ صمام إغلاق مزدوج جاف، ولب فولاذي مقوى، وختم مطاطي من النتريل لمنع التسرب في ظل دورات حرارية وضغط متطلبة. متوافق تمامًا مع معايير التبادل الشائعة، فهو يوفر خيارًا مثاليًا للتعديل التحديثي للعمليات الدولية.
| المعلمة | القيمة |
|---|---|
| الموديل | CB-SPS-3FN-BE |
| نوع الاتصال | خيط للتوصيل (صامولة جناح، خيط ACME) |
| نوع الصمام | إغلاق مزدوج، جاف |
| مادة الختم | NBR (Buna-N) |
| مادة الهيكل | فولاذ كربوني مع طلاء الزنك |
| الأحجام الاسمية | 3/4", 1", 1-1/4", 1-1/2", 2" |
| الضغط المقنن | 5000 رطل لكل بوصة مربعة (جميع الأحجام) |
| معدل التدفق (GPM) | 50، 74، 127، 185، 264 (حسب الحجم) |
| نطاق درجة الحرارة | –30 درجة مئوية إلى +120 درجة مئوية |
| التبادل | Faster OGV، Stucchi VOF |

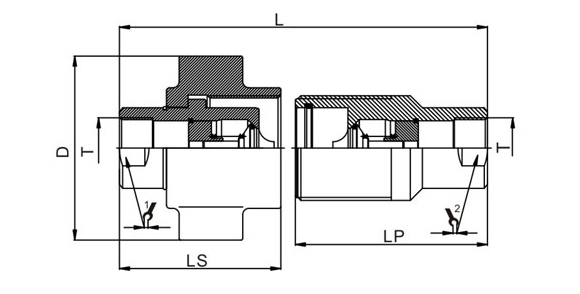

| حجم الهيكل | PARTNO. | L | LS | LP | Φ D | HEX1 | HEX2 | T |
| 3/4" | CB-S6B-3FN-A | 123.5 | 71.8 | 83.2 | 77 | S31.8对边 | S31.8对边 | G3/4" |
| 1" | CB-S8B-3FN-A | 153 | 87.3 | 105.8 | 105 | S41.3对边 | S41.3对边 | G1" |
| 1-1/4" | CB-S10B-3FN-A | 197.8 | 113 | 136.8 | 116 | S50.8对边 | S50.8对边 | G1-1/4" |
| 1-1/2" | CB-S10B-3FN-A | 219.6 | 127 | 151.2 | 145 | S57对边 | S57对边 | G1-1/2" |
| 2" | CB-S10B-3FN-A | 255 | 154.5 | 179 | 170 | S74对边 | S74对边 | G2 |
| الميزة | الفائدة |
|---|---|
| خيط ACME + كم صامولة جناح | الاشتباك السلس ومقاومة عزم الدوران العالي |
| توصيل الضغط المتبقي | سهولة الاستخدام للمشغل أثناء الخدمة الميدانية |
| صمام الإغلاق الجاف | تقليل خطر التلوث والانسكاب |
| ختم موحد | متوافق مع سوائل Skydrol والسوائل القائمة على المعادن |
