وصلات سريعة هيدروليكية ملولبة - CB-SPS-3FN-BA

وصلات سريعة هيدروليكية ملولبة - CB-SPS-3FN-BA

مكان المنشأ:

شنغهاي، الصين

اسم العلامة التجارية:

Carterberg

إصدار الشهادات:

IATF16949

رقم الموديل:

CB-SPS-3FN-BA

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
سيريس:
الخيوط-هيدروليك-قشور
الحجم:
1/4 "، 3/8" ، 1/2 "، 3/4" ، 1 "
المواد:
فولاذ مطلي بالكروم
ضغط العمل:
ما يصل إلى 10,000 رطل لكل بوصة مربعة
تدفق تصنيفا:
ما يصل إلى 50
درجة حرارة العمل:
-20 درجة مئوية إلى +120 درجة مئوية
تطبيق:
الأدوات والدوائر الهيدروليكية عالية الضغط ، ومصنع المحمول والآلات على الطرق ، وكتل الزراعة متعددة ال
قابل للتبديل:
سلسلة GROMELLE 6000
شروط الدفع والشحن
الحد الأدنى لكمية
التفاوض
الأسعار
قابل للتفاوض
تفاصيل التغليف
كرتون
وقت التسليم
7-20 يوم عمل
شروط الدفع
L / C ، D / A ، D / P ، T / T ، ويسترن يونيون
القدرة على العرض
5000 ~ 20000 جهاز كمبيوتر / شهر
وصف المنتج

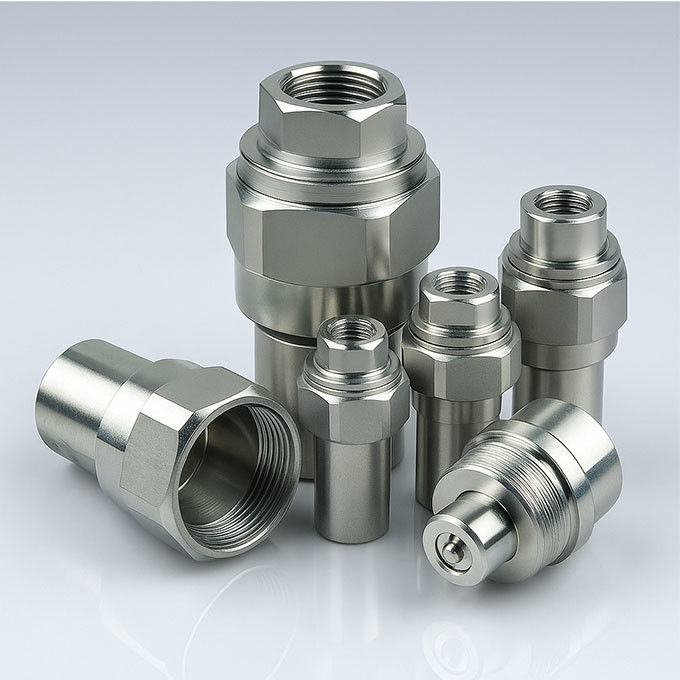

ربط هيدروليكي ذو غزلات CB-SPS-3FN-BA

الـ CB-SPS-3FN-BA من كارتربرغ هو عقدة هيدروليكية سريعة ذات غزل مقفل مصممة لأنظمة هيدروليكية عالية الضغط و عالية النبض.تم تصميم هذا الارتباط مع الأخذ بعين الاعتبار المدى الطويل والأمان، وهو مثالي للمعدات المتنقلة، والآلات الزراعية، والإعدادات الصناعية الثقيلة.
جسمه من الفولاذ الصلب مع معالجة ملصقة بالكروم مقاوم للتآكلفي حين أن الغطاء الوقائي المعد بالدقة يقدم مقاومة هزة محسنة ويمنع فصل حادثي في بيئات السوائل النابضة.

الخصائص الرئيسية

تصميم المقاومة العالية
الجيل الجديد من صمامات البناء يقدم إغلاقًا متقدمًا ومتانة تحت زيادات التدفق.
آلية قفل الأكمام ذات الخيوط
تتزاوج بشكل آمن مع خيط ذكر مطابق على الحلمة، مما يضمن سلامة صلبة للضغط.
بناء الصلب + طلاء الكروم
بنيت من البارستوك الصلبة للقوة، مع مقاومة الصدأ المعززة.
اتصال يدوي
يجب أن تكون النصفين من القابضين يدوياً للاتصال الكامل، لا تحتاج إلى أدوات.
تصميم قابل للتبادل
متوافق مع سلسلة GROMELLE 6000 و HOLMBURY TGW Series.

المواصفات التقنية

المعلم القيمة
النموذج CB-SPS-3FN-BA
نوع الاتصال قفل غزل الأكمام
نوع الصمام إيقاف مزدوج
مادة الختم NBR (Buna-N)
مادة الجسم الفولاذ المصفوف بالكروم
الضغط المسموح به 10،000 PSI (1/4"، 3/8"، 1/2") ،8500 PSI (3/4") ،6,000 PSI (1")
التدفق الاسمي (GPM) 3، 6، 12، 28، 50
نطاق الحرارة من 20°C إلى +120°C
الأحجام المتاحة 1/4" 3/8" 1/2" 3/4" 1"

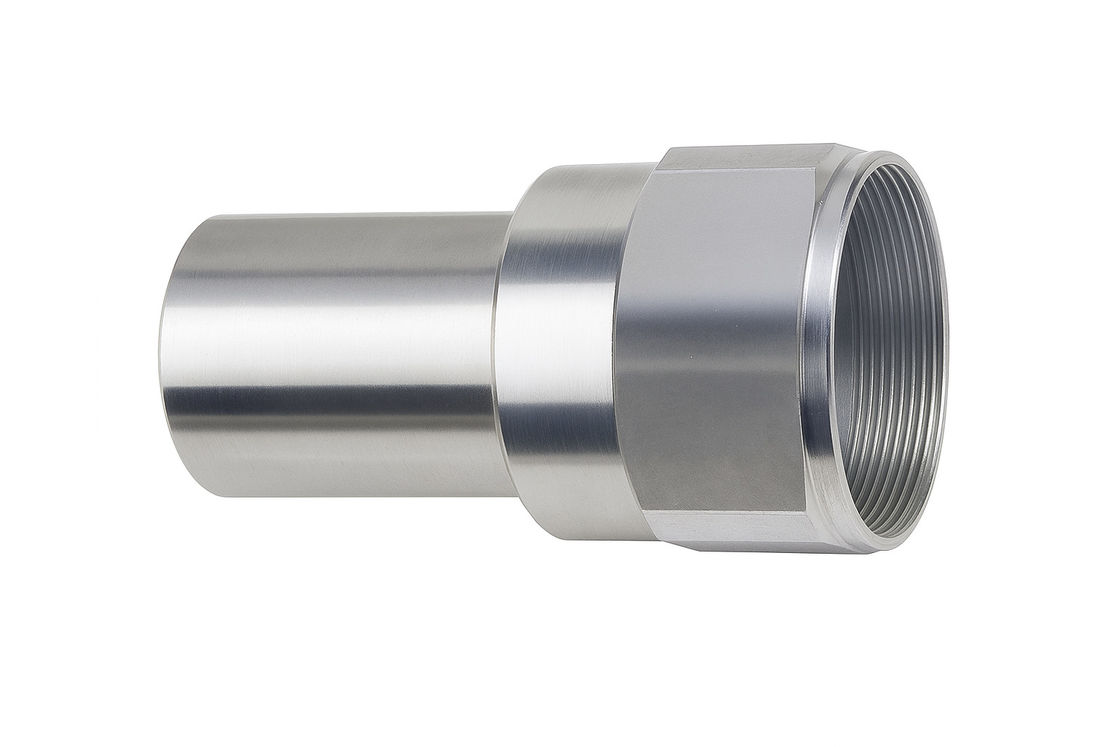

لمحة عامة عن الأبعاد

(فاميلي)

وصلات سريعة هيدروليكية ملولبة - CB-SPS-3FN-BA 0

الجزء رقم LS د HEX1 أ T
CB-S2S-BA 58.9 S32六角 S19 للجانب 13 G1/4 NPT1/4
CB-S3S-BA 66.5 S36六角 S22 للجانب 16 G3/8 NPT3/8
CB-S4S-BA 76.5 S39六角 S27 للجانب 18 G1/2 NPT1/2
CB-S6S-BA 89.5 S50六角 S35 للجانب 20.5 G3/4 NPT3/4
CB-S8S-BA 105.5 S65六角 S41 للجانب 20.5 G1 NPT1

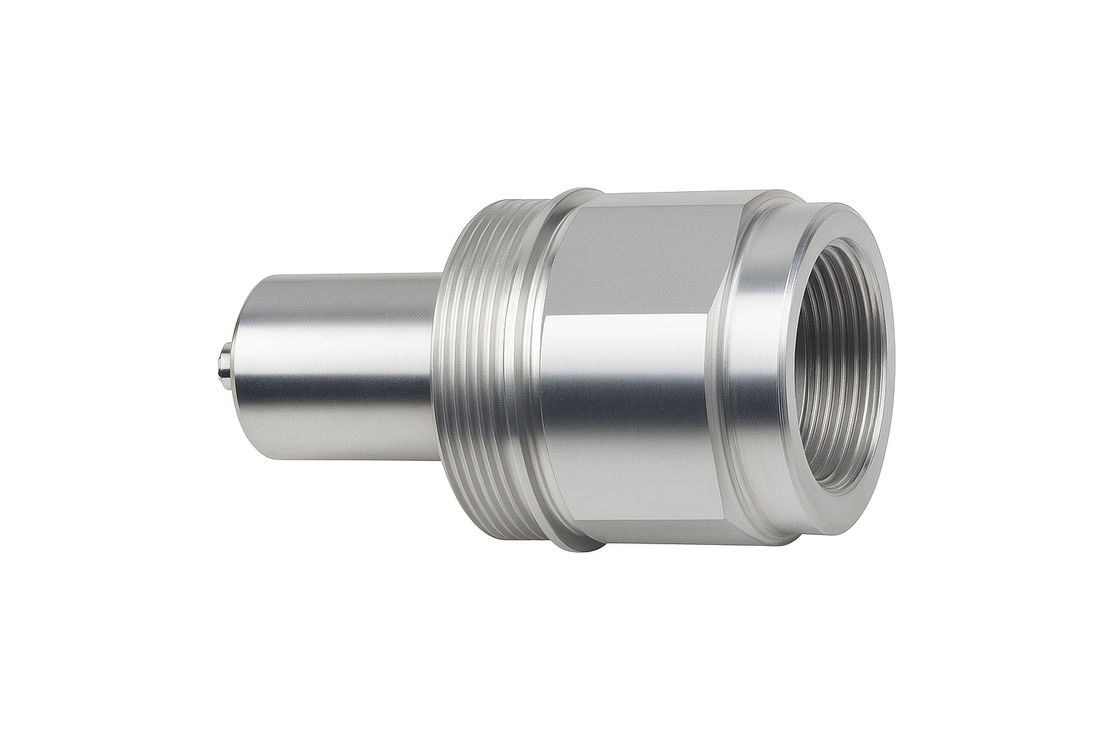

(ممال)

وصلات سريعة هيدروليكية ملولبة - CB-SPS-3FN-BA 1

الجزء رقم LP ج HEX2 أ T
CB-P2S-BA 36 12.5 S19 للجانب 13 G1/4 NPT1/4
CB-P3S-BA 40.5 16 S22 للجانب 16 G3/8 NPT3/8
CB-P4S-BA 49 17 S27 للجانب 18 G1/2 NPT1/2
CB-P6S-BA 56 19 S35 للجانب 20.5 G3/4 NPT3/4
CB-P8S-BA 66 22 S41 للجانب 20.5 G1 NPT1


سيناريوهات التطبيق

• أدوات ودورات هيدروليكية عالية الضغط
• المصانع المتنقلة ومعدات الطرق
• الكتل الزراعية متعددة المفاصل
• أنظمة هيدروليكية صناعية ثقيلة النبضات
• الأنظمة المصفوفة بالكروم في البيئات الخارجية أو التآكل

مزايا الهندسة

السمة الفائدة
قفل خيط الأكمام يمنع التخفيف تحت الاهتزاز أو النبض
الفولاذ المصفوف بالكروم مقاومة للتآكل وتلف السطح
صمام إيقاف مزدوج يقلل من التلوث والتسرب
التدخل بدون أدوات تمكن المستخدمين من استخدام الميدان بأمان
