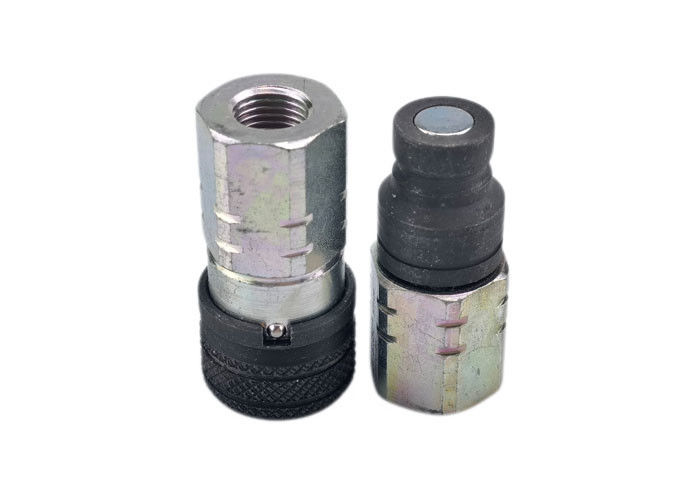

1/4 '' ISO16028 وصلات هيدروليكية ذات وجه مسطح قياسي فولاذي مسطح
اقتران سلسلة CB-6 هو كسر جاف مسطح أو اقتران هيدروليكي منخفض الانسكاب يفي بمعيار ISO16028.أحجام الجسم هي 1/4 بوصة ، 3/8 بوصة ، 1/2 بوصة ، 5/8 بوصة ، 3/4 بوصة و 1 بوصة.
التطبيقات
تعتبر سلسلة CB-6 مثالية للتطبيقات التي يكون فيها الانسكاب الهيدروليكي مصدر قلق وتكون قابلية التبادل مع الشركات المصنعة الأخرى أمرًا مهمًا.مرافق عامة ، معدات بناء ، معدات زراعية ، معدات تعدين ، صيانة سكك حديدية ، رافعات دلو علوية ، لوادر انزلاقية
المواد القياسية
سمات
مقاس الجسم | PARTNO. | خيط | أ | ب | عرافة |
1/4 بوصة | CB-S2S-6FN | 1/4 " | 2.32 | 1.10 | 0.87 |
3/8 بوصة | CB-S3S-6FN | 3/8 " | 2.87 | 1.26 | 1.18 |
3/8 بوصة | CB-S3S-6FN | 1/2 " | 2.87 | 1.26 | 1.18 |
1/2 بوصة | CB-S4S-6FN | 1/2 " | 3.31 | 1.50 | 1.42 |
1/2 بوصة | CB-S4S-6FN | 3/4 " | 3.31 | 1.50 | 1.42 |
5/8 " | CB-S5S-6FN | 1/2 " | 3.23 | 1.65 | 1.42 |
5/8 " | CB-S5S-6FN | 3/4 " | 3.39 | 1.65 | 1.42 |
3/4 بوصة | CB-S6S-6FN | 3/4 " | 3.74 | 1.89 | 1.61 |
3/4 بوصة | CB-S6S-6FN | 1 " | 3.86 | 1.89 | 1.61 |
1 بوصة | CB-S8S-6FN | 1-1 / 4 " | 4.33 | 2.17 | 2.17 |
مقاس الجسم | PARTNO. | خيط | ج | د | عرافة |
1/4 بوصة | CB-P2S-6FN | 1/4 " | 2.05 | 0.63 | 0.87 |
3/8 بوصة | CB-P3S-6FN | 3/8 " | 2.52 | 0.78 | 1.18 |
3/8 بوصة | CB-P3S-6FN | 1/2 " | 2.52 | 0.78 | 1.18 |
1/2 بوصة | CB-P4S-6FN | 1/2 " | 2.91 | 0.96 | 1.42 |
1/2 بوصة | CB-P4S-6FN | 3/4 " | 2.95 | 0.96 | 1.42 |
5/8 " | CB-P5S-6FN | 1/2 " | 2.87 | 1.06 | 1.42 |
5/8 " | CB-P5S-6FN | 3/4 " | 2.95 | 1.06 | 1.42 |
3/4 بوصة | CB-P6S-6FN | 3/4 " | 3.39 | 1.18 | 1.61 |
3/4 بوصة | CB-P6S-6FN | 1 " | 3.39 | 1.18 | 1.61 |
1 بوصة | CB-P8S-6FN | 1-1 / 4 " | 3.54 | 1.42 | 2.17 |
