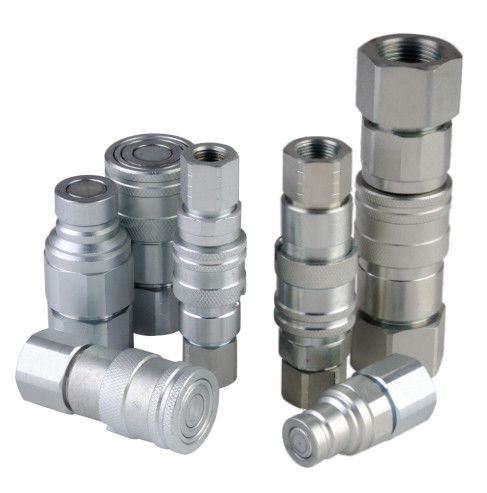

تصميم وجه مسطح بأكمام قفل حاصلة على براءة اختراع اقتران هيدروليكي عالي الضغط
يتميز اقتران التحرير السريع الهيدروليكي عالي الضغط بتصميم وجه مسطح مع غلاف قفل حاصل على براءة اختراع يدور تلقائيًا عند التوصيل.يمنع نظام القفل التلقائي الفصل غير المرغوب فيه ويوفر اتصالًا سريعًا خالٍ من التسرب وحلول تحرير سريعة في التطبيقات المضغوطة.يجب محاذاة غطاء التوصيل السريع بين دبوس القفل وفتحة التحرير أو الفصل.
تتوفر أداة التوصيل بأحجام تتراوح من 1/8 "إلى 3/8" وخيارات المنفذ BSP و NPT.يوفر الوجه المسطح وتصميم القفل والمواد المصنوعة من الفولاذ الكربوني المتين حلول اتصال سريعة موثوقة في التطبيقات بضغط عمل يتراوح من 700 إلى 720 بار حتى 10000 رطل لكل بوصة مربعة.يحد تصميم الوجه المسطح من تسرب السوائل وتلوث الدوائر الهيدروليكية في تطبيقات الضغط العالي مثل أدوات القطع في حالات الطوارئ والإنشاءات المتنقلة والآلات والمعدات الصناعية.
| مقاس الجسم | مصنفة الضغط (PSI) | مصنفةتدفق(GPM) | نطاق درجة الحرارة (أختام الأمراض المنقولة جنسيا) | اساسي مادة الختم |
| 1/4 بوصة | 5000 | 3 | -20 درجة مئوية ~ + 80 درجة مئوية | NBR |
| 3/8 بوصة | 3000 | 6 | ||
| 1/2 بوصة | 3000 | 12 | ||
| 3/4 بوصة | 3000 | 28 | ||
| 1 بوصة | 3000 | 50 |
تقدم دراسات الحالة العديدة التي أجريناها نظرة خاطفة سريعة على كيفية مساعدة عملائنا على تحسين الإنتاجية والكفاءة والسلامة في العديد من التطبيقات الهيدروليكية.يعد منع التسربات الهيدروليكية وتعطل الماكينة غير المخطط له أمرًا بالغ الأهمية لتلبية متطلبات الإنتاجية.لا تعمل حلولنا الهيدروليكية على تحسين التطبيقات الهيدروليكية فحسب ، بل تعمل على تحسين عمليات الأعمال والأداء بشكل عام.
نحن نقدم مجموعة واسعة من المنتجات مع:
قارنات التوصيل السريع للوجه المسطح
قارنات التوصيل السريع الملولبة
المقرنات نمط Poppet
المقرنات نمط البوب الخيوط
وصلات سريعة الضغط العالي
لوحات متعددة المقرنات
أغطية الغبار ذات قارنات التوصيل السريع وملحقاتها
فحص الصمامات والمحولات الهيدروليكية
حلول الافراج السريع المصممة خصيصا
| PARTNO. | خيط | LS | φ د | HS | أ |
| CB-S2S-6FN | G1 / 4 NPT1 / 4 | 60 | 28 | ق 22 | 14 |
| CB-S3S-6FN | G3 / 8 NPT3 / 8 | 72 | 32 | ق 24 | 14 |
| CB-S3S-6FN-A | G1 / 2 NPT1 / 2 | 76 | 32 | ق 27 | 16 |
| CB-S4S-6FN | G1 / 2 NPT1 / 2 | 77 | 38 | ق 32 | 16 |
| CB-S4S-6FN-A | G3 / 4 NPT3 / 4 | 79 | 38 | ق 36 | 22 |
| CB-S6S-6FN | G3 / 4 NPT3 / 4 | 79 | 42 | ق 36 | 22 |
| CB-S8S-6FN | G1 NPT1 | 97 | 48 | ق 41 | 23.5 |
| PARTNO. | خيط | LP | φج | HP | أ |
| CB-P2S-6FN | G1 / 4 NPT1 / 4 | 48 | 16 | ق 22 | 14 |
| CB-P3S-6FN | G3 / 8 NPT3 / 8 | 56 | 19.7 | ق 24 | 14 |
| CB-P3S-6FN-A | G1 / 2 NPT1 / 2 | 58 | 19.7 | ق 27 | 16 |
| CB-P4S-6FN | G1 / 2 NPT1 / 2 | 73 | 24.5 | ق 32 | 16 |
| CB-P4S-6FN-A | G3 / 4 NPT3 / 4 | 55 | 24.5 | ق 36 | 20 |
| CB-P6S-6FN | G3 / 4 NPT3 / 4 | 74 | 27 | ق 36 | 22 |
| CB-P8S-6FN | G1 NPT1 | 86 | 30 | ق 41 | 23.5 |
خدماتنا:
| 1. تصميم حسب الطلب ، OEM متاح. |
| 2. خدمة ما بعد البيع المهنية في الوقت المناسب. |
| 3. موك منخفضة ، الحزمة القياسية ، وسرعة التسليم. |
| 4. يتم توفير خصم خاص وحماية لموزعينا. |
| 5. بصفتنا بائعًا صادقًا ، فإننا نستخدم دائمًا المواد الخام الفائقة والمعدات المتطورة والفنيين المهرة ومراقبة الجودة الصارمة لضمان الانتهاء من منتجاتنا بجودة عالية وميزة مستقرة. |
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
